Ауто-идле (1) — HITACHI ZX40UR-3D

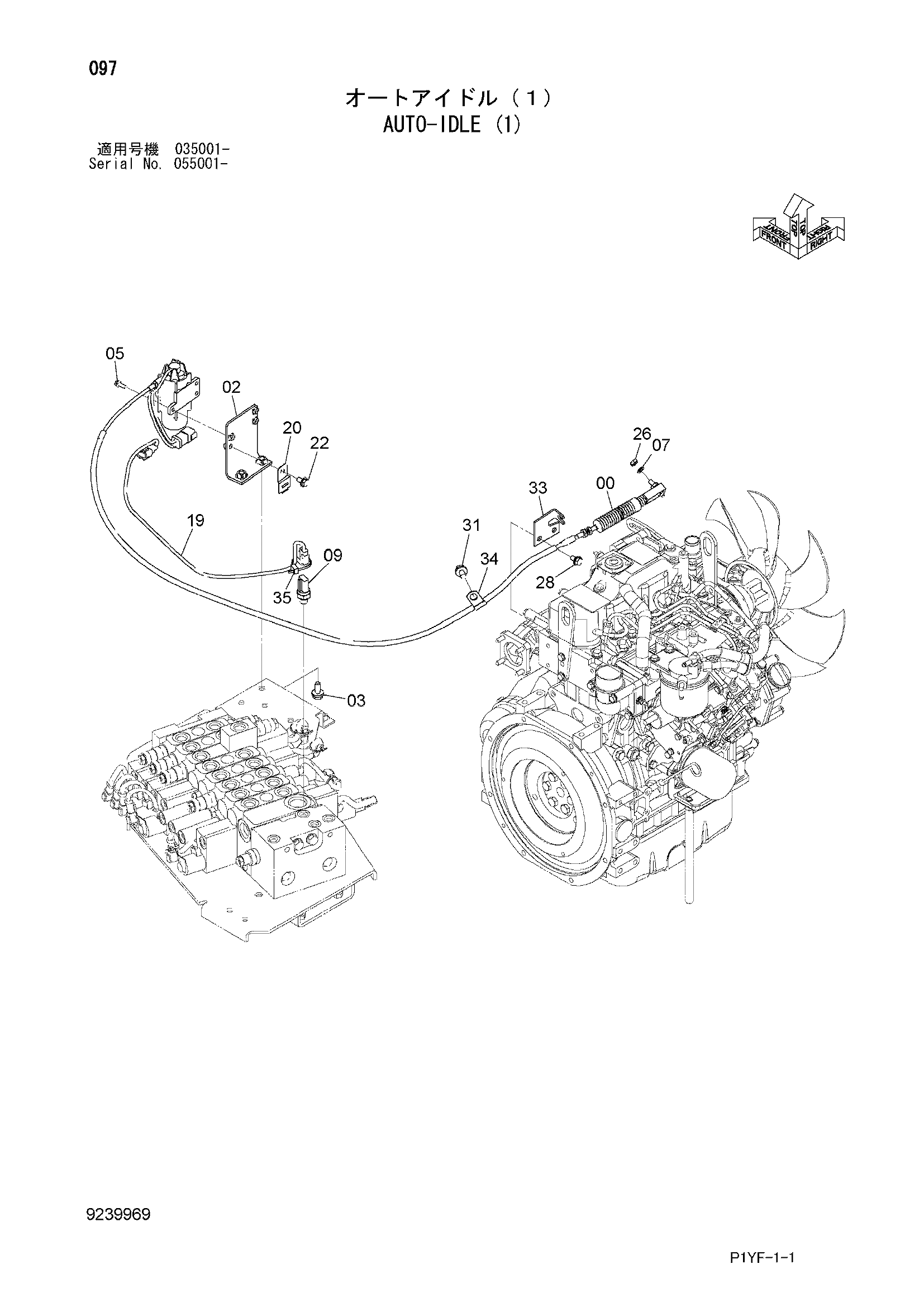

Заводская схема «Ауто-идле (1)» для HITACHI ZX40UR-3D. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4621220 | Актуатор | 1 |
| 02 | 8091310 | Кронштейн | 1 |
| 03 | J271025 | Болт с шайбой | 2 |
| 03A | J901025 | Болт | 1 |
| 03B | J222010 | Шайба | 1 |
| 05 | J260620 | Болт с шайбой | 3 |
| 05A | J900620 | Болт | 1 |
| 05B | A590106 | Плоская шайба | 1 |
| 07 | A590908 | Пружинная шайба | 1 |
| 09 | 4436535 | Датчик давления | 1 |
| 09A | 957366 | Уплотнительное кольцо | 1 |
| 19 | 4620389 | Жгут проводов | 1 |
| 20 | 4610592 | Кронштейн | 1 |
| 22 | J260816 | Болт с шайбой | 1 |
| 22A | J900816 | Болт | 1 |
| 22B | A590108 | Плоская шайба | 1 |
| 26 | 4627543 | Гайка | 1 |
| 28 | J260816 | Болт с шайбой | 2 |
| 28A | J900816 | Болт | 1 |
| 28B | A590108 | Плоская шайба | 1 |
| 31 | J271020 | Болт с шайбой | 1 |
| 31A | J901020 | Болт | 1 |
| 31B | J222010 | Шайба | 1 |
| 33 | 4633354 | Кронштейн | 1 |
| 34 | 4190261 | Зажим | 1 |
| 35 | 4055311 | Ленточный зажим | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX40UR-3D и серийный номер машины. Это снижает риск заказа детали другого исполнения.
