Гидролинии рабочего оборудования — HITACHI ZX40UR-3D

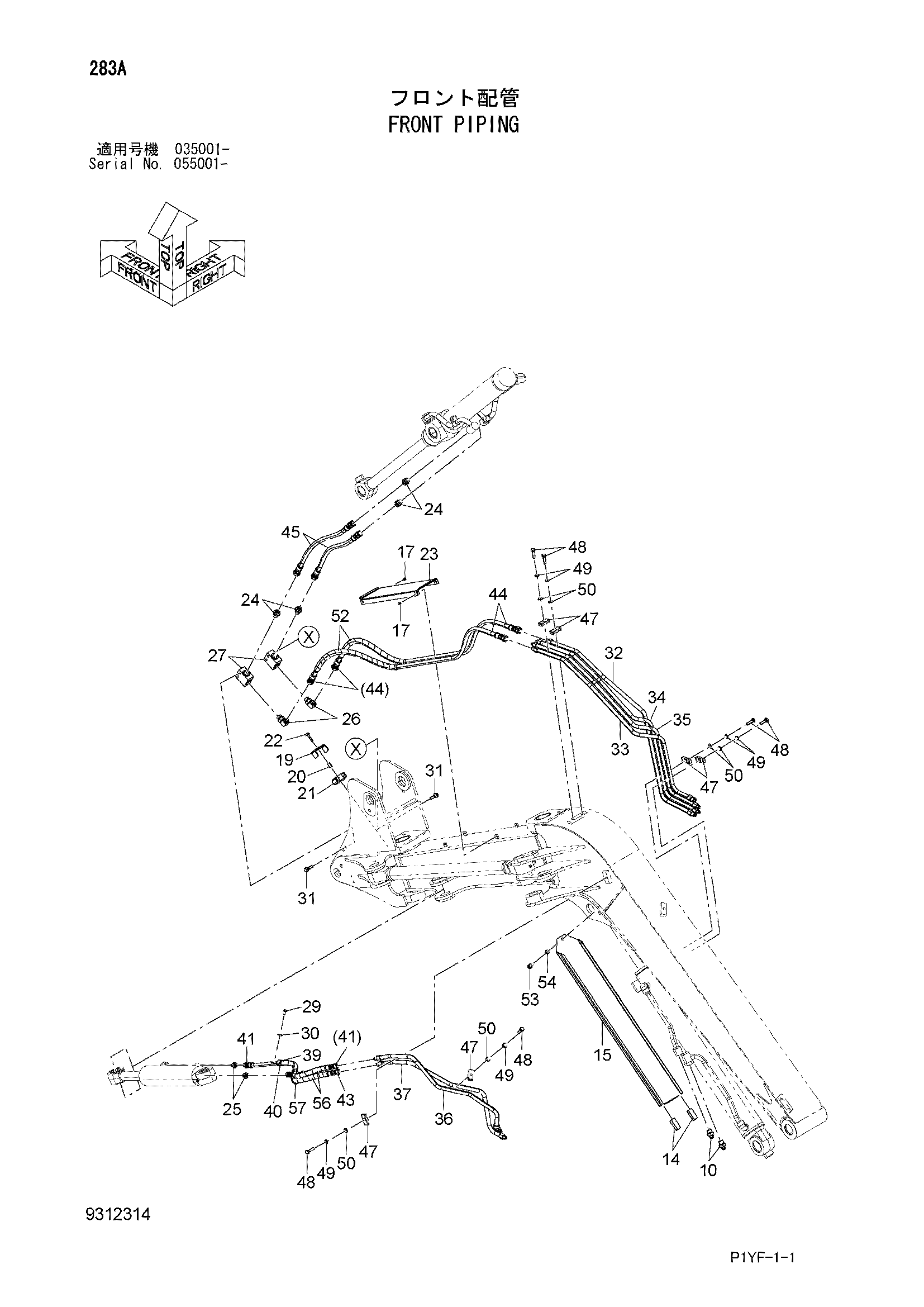

Заводская схема «Гидролинии рабочего оборудования» для HITACHI ZX40UR-3D. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
10	A852144	Адаптер	2
10A	4506418	Уплотнительное кольцо	1
14	4352044	Резиновая прокладка	2
15	8090881	Крышка	1
17	J260612	Болт с шайбой	4
17A	J900612	Болт	1
17B	A590106	Плоская шайба	1
19	4391195	Хомут	1
20	4391196	Проставка	1
21	4402284	Резиновая втулка	1
22	J260840	Болт с шайбой	1
22A	J900840	Болт	1
22B	A590108	Плоская шайба	1
23	8122721	Крышка	1
24	A852144	Адаптер	4
24A	4506418	Уплотнительное кольцо	1
25	A852133	Адаптер	2
25A	4509180	Уплотнительное кольцо	1
26	A852344	Угловой штуцер	2
26A	4506418	Уплотнительное кольцо	1
27	3088830	Блок	2
29	J260816	Болт с шайбой	1
29A	J900816	Болт	1
29B	A590108	Плоская шайба	1
30	A590110	Плоская шайба	1
31	J271040	Болт с шайбой	4
31A	J901040	Болт	1
31B	J222010	Шайба	1
32	8100338	Трубка	1
33	8100339	Трубка	1
34	8100340	Трубка	1
35	8100341	Трубка	1
36	8102502	Трубка	1
37	8102503	Трубка	1
39	4374994	Резиновая втулка	1
40	4190277	Зажим	1
41	4643470	Шланг	1
43	4643471	Шланг	1
44	4643468	Шланг	2
45	4643469	Шланг	2
47	4633950	Хомут трубки	6
48	J901040	Болт	6
49	A590910	Пружинная шайба	6
50	A590110	Плоская шайба	6
52	4327294	Защитный кожух	2
53	J901220	Болт	1
54	A590912	Пружинная шайба	1
56	4327293	Защитный кожух	2
57	4323613	Ленточный зажим	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZX40UR-3D и серийный номер машины. Это снижает риск заказа детали другого исполнения.
