Смещаемый стрела детали — HITACHI ZX40UR-3D

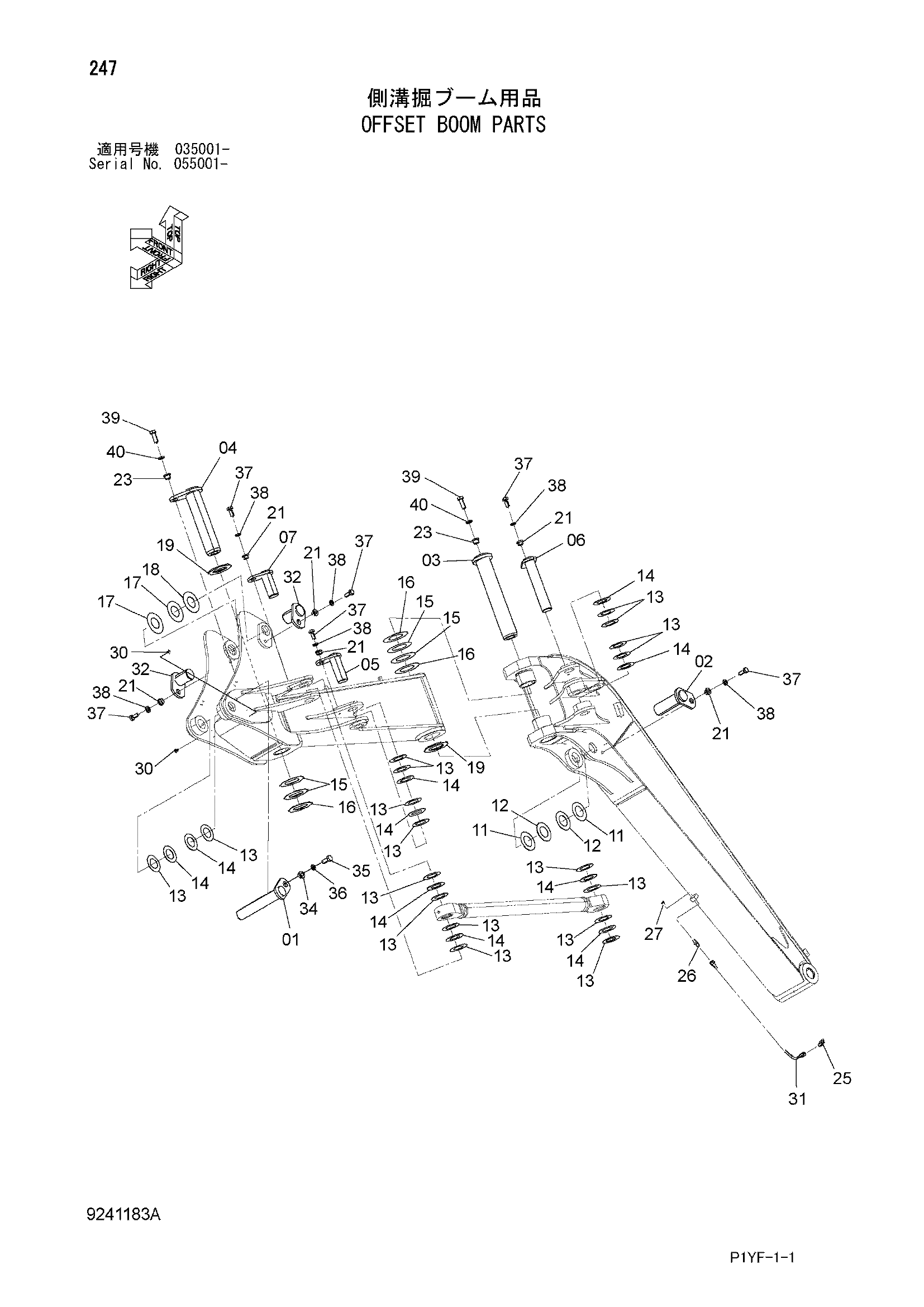

Заводская схема «Смещаемый стрела детали» для HITACHI ZX40UR-3D. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 9765974 | Палец | 1 |
| 02 | 9758150 | Палец | 1 |
| 03 | 9754516 | Палец | 1 |
| 04 | 9754517 | Палец | 1 |
| 05 | 9758156 | Палец | 1 |
| 06 | 9758153 | Палец | 1 |
| 07 | 9758154 | Палец | 1 |
| 11 | 4355653 | Регулировочная шайба 0.5mm | 2 |
| 12 | 4376366 | Регулировочная шайба 1.0mm | 2 |
| 13 | 4377897 | Регулировочная шайба 0.5mm | 18 |
| 14 | 4377899 | Регулировочная шайба 1.0mm | 10 |
| 15 | 4353678 | Регулировочная шайба 0.5mm | 4 |
| 16 | 4353679 | Регулировочная шайба 1.0mm | 3 |
| 17 | 4353803 | Регулировочная шайба 0.5mm | 2 |
| 18 | 4374458 | Упорная пластина 1.0mm | 1 |
| 19 | 4439116 | Упорная пластина | 2 |
| 21 | 4339355 | Втулка | 6 |
| 23 | 4339356 | Втулка | 2 |
| 25 | 4345297 | Штуцер трубки | 1 |
| 26 | 4622774 | Штуцер трубки | 1 |
| 27 | J75581 | Пресс-маслёнка | 1 |
| 30 | 4361804 | Пробка | 4 |
| 31 | 3106249 | Трубка | 1 |
| 32 | 9765178 | Палец | 2 |
| 34 | 4349716 | Втулка | 1 |
| 35 | J901640 | Болт | 1 |
| 36 | A590916 | Пружинная шайба | 1 |
| 37 | J901440 | Болт | 6 |
| 38 | A590914 | Пружинная шайба | 6 |
| 39 | J901650 | Болт | 2 |
| 40 | A590916 | Пружинная шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX40UR-3D и серийный номер машины. Это снижает риск заказа детали другого исполнения.
