Гидроцилиндр отвала — HITACHI ZX40UR-3D

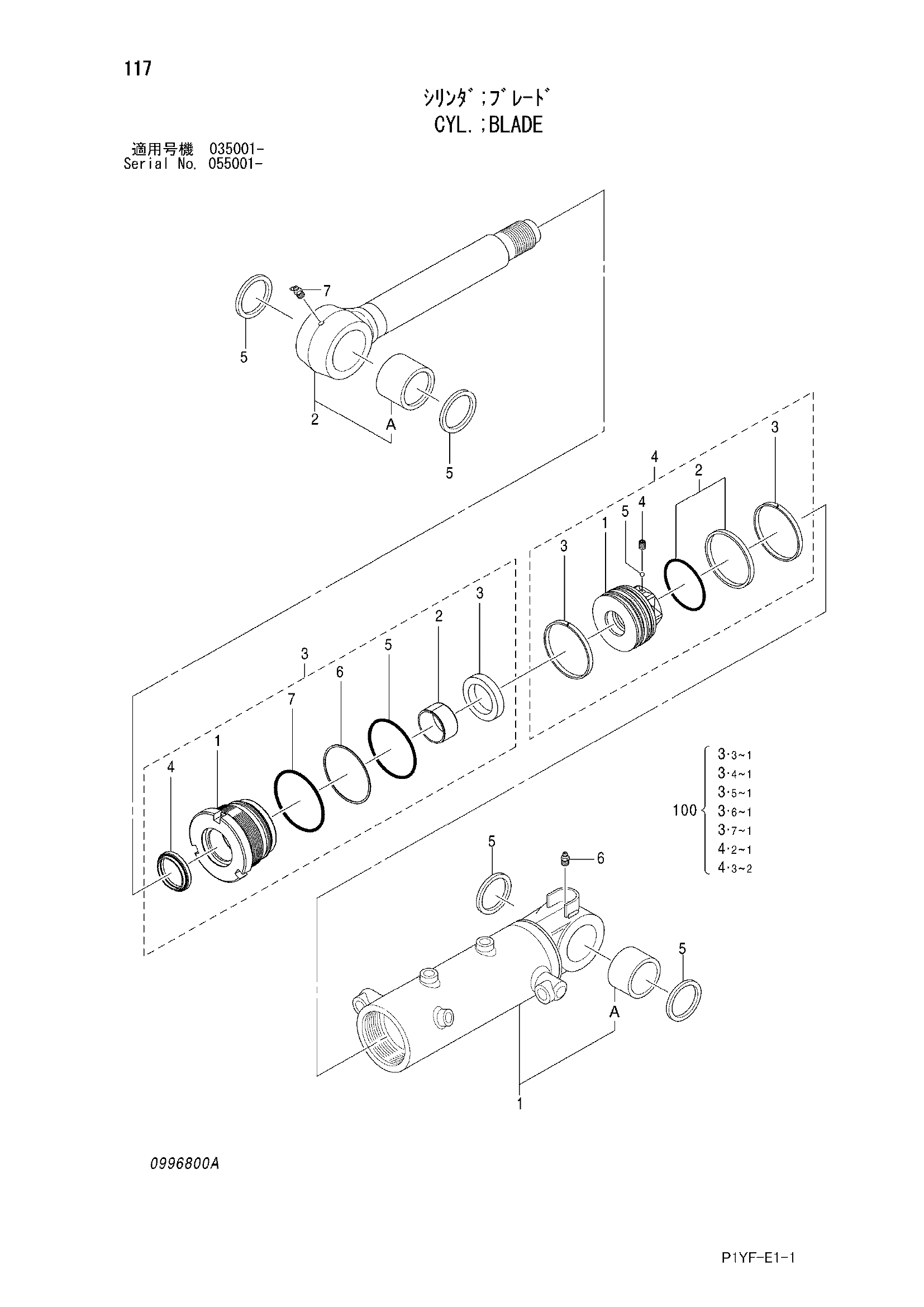

Заводская схема «Гидроцилиндр отвала» для HITACHI ZX40UR-3D. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4655419 | Гидроцилиндр отвала | 1 | |
| 1 | 0996801 | Труба гидроцилиндра в сборе | 1 |
| 1A | 4353818 | Втулка | 1 |
| 2 | 0996802 | Шток поршня в сборе | 1 |
| 2A | 4353818 | Втулка | 1 |
| 3 | 0892203 | Головка гидроцилиндра в сборе | 1 |
| 3-1 | 0892204 | Головка гидроцилиндра | 1 |
| 3-2 | 0891518 | Втулка | 1 |
| 3-3 | 0480903 | U-образная манжета | 1 |
| 3-4 | 0663001 | Грязесъёмное кольцо | 1 |
| 3-5 | 0654208 | Уплотнительное кольцо | 1 |
| 3-6 | 0891606 | Опорное кольцо | 1 |
| 3-7 | 0654206 | Уплотнительное кольцо | 1 |
| 4 | 0891613 | Поршень в сборе | 1 |
| 4-1 | 0948303 | Поршень | 1 |
| 4-2 | 0478910 | Уплотнительное кольцо | 1 |
| 4-3 | 0996803 | Направляющее кольцо | 2 |
| 4-4 | 0478720 | Установочный винт | 1 |
| 4-5 | 0478719 | Стальной шарик | 1 |
| 5 | 0478722 | Пылезащитное уплотнение | 4 |
| 6 | 0429920 | Пресс-маслёнка | 1 |
| 7 | 0481204 | Пресс-маслёнка | 1 |
| 100 | 4656429 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX40UR-3D и серийный номер машины. Это снижает риск заказа детали другого исполнения.
