Топливные трубопроводы — HITACHI ZX40UR-3

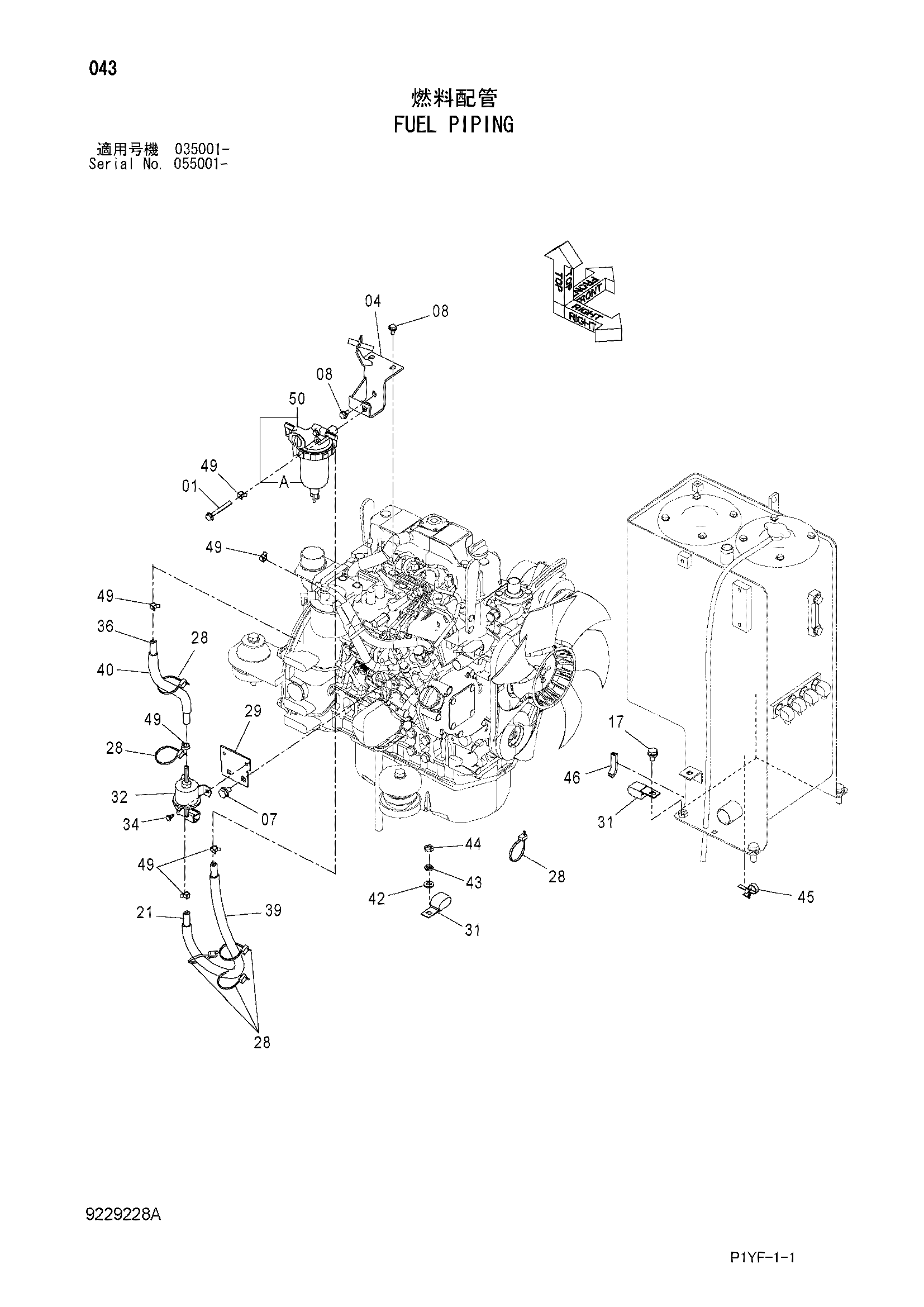

Заводская схема «Топливные трубопроводы» для HITACHI ZX40UR-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | J260870 | Болт с шайбой | 1 |
| 01A | J900870 | Болт | 1 |
| 01B | A590108 | Плоская шайба | 1 |
| 04 | 8096352 | Кронштейн | 1 |
| 07 | J271020 | Болт с шайбой | 2 |
| 07A | J901020 | Болт | 1 |
| 07B | J222010 | Шайба | 1 |
| 08 | J260816 | Болт с шайбой | 3 |
| 08A | J900816 | Болт | 1 |
| 08B | A590108 | Плоская шайба | 1 |
| 17 | J271020 | Болт с шайбой | 1 |
| 17A | J901020 | Болт | 1 |
| 17B | J222010 | Шайба | 1 |
| 21 | 4376181 | Топливный шланг | 1 |
| 28 | 4055312 | Ленточный зажим | 6 |
| 29 | 9763365 | Кронштейн | 1 |
| 31 | 4190282 | Зажим | 2 |
| 32 | 4626347 | Насос | 1 |
| 34 | J260614 | Болт с шайбой | 2 |
| 34A | J900614 | Болт | 1 |
| 34B | A590106 | Плоская шайба | 1 |
| 36 | 4628684 | Топливный шланг | 1 |
| 39 | 4429254 | Трубка | 1 |
| 40 | 4422674 | Трубка | 1 |
| 42 | J222010 | Шайба | 1 |
| 43 | A590910 | Пружинная шайба | 1 |
| 44 | J950010 | Гайка | 1 |
| 45 | 4254600 | Зажим | 1 |
| 46 | 4399148 | Амортизатор | 2 |
| 49 | 4616159 | Хомут шланга | 6 |
| 50 | 4710766 | Сепаратор | 1 |
| 50A | 4632694 | Фильтрующий элемент | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX40UR-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
