Смещаемый педаль детали (навес) — HITACHI ZX40UR-3

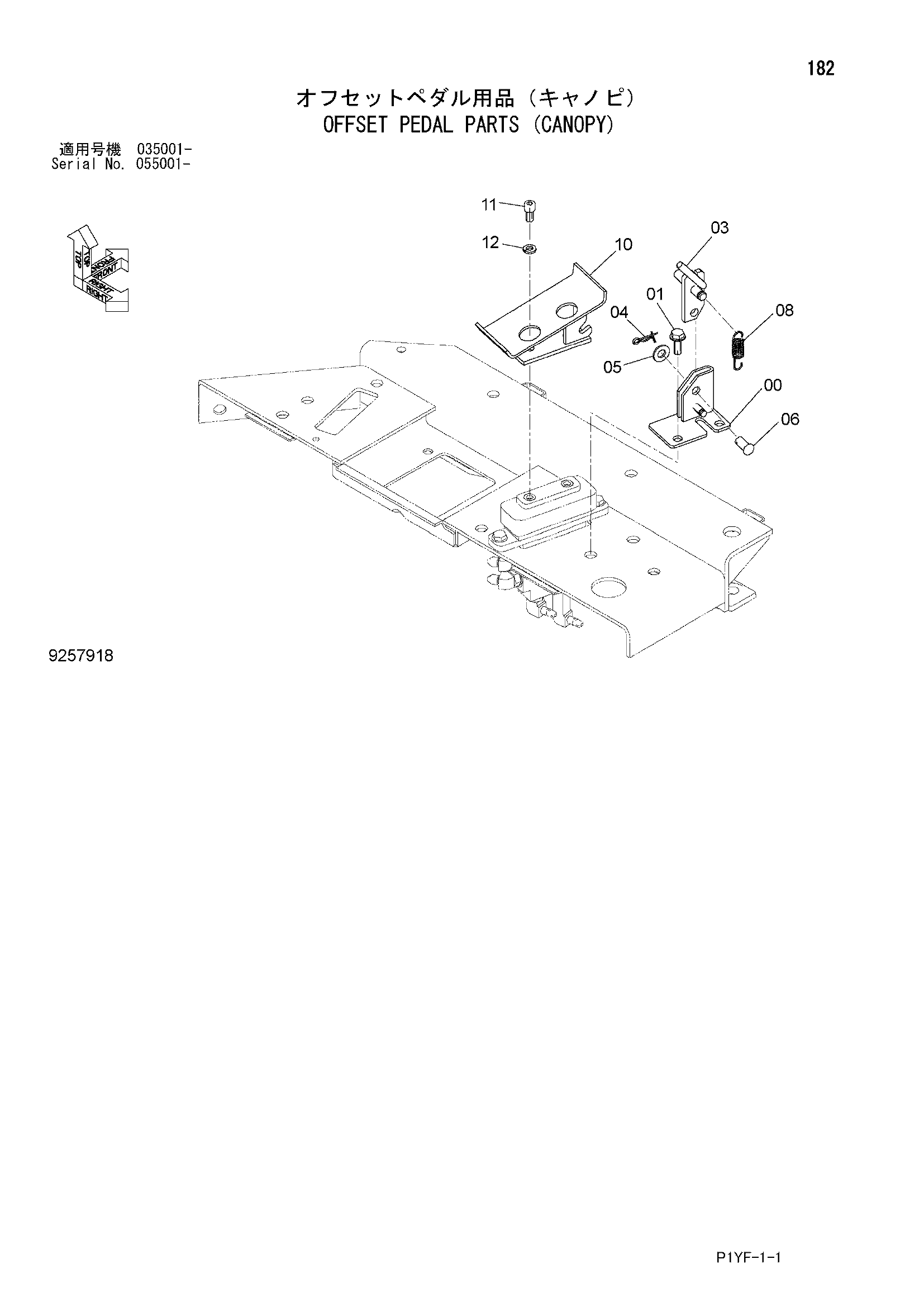

Заводская схема «Смещаемый педаль детали (навес)» для HITACHI ZX40UR-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8103197 | Кронштейн | 1 |
| 01 | J260825 | Болт с шайбой | 2 |
| 01A | J900825 | Болт | 1 |
| 01B | A590108 | Плоская шайба | 1 |
| 03 | 8103212 | Ограничитель | 1 |
| 04 | 4476860 | Стопорный палец | 1 |
| 05 | A590110 | Плоская шайба | 1 |
| 06 | 4287795 | Палец | 1 |
| 08 | 4279604 | Пружина | 1 |
| 10 | 8103213 | Педаль | 1 |
| 11 | J780816 | Болт с внутренним шестигранником | 2 |
| 12 | J252108 | Пружинная шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX40UR-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
