Секция (7) — HITACHI ZX40UR-3

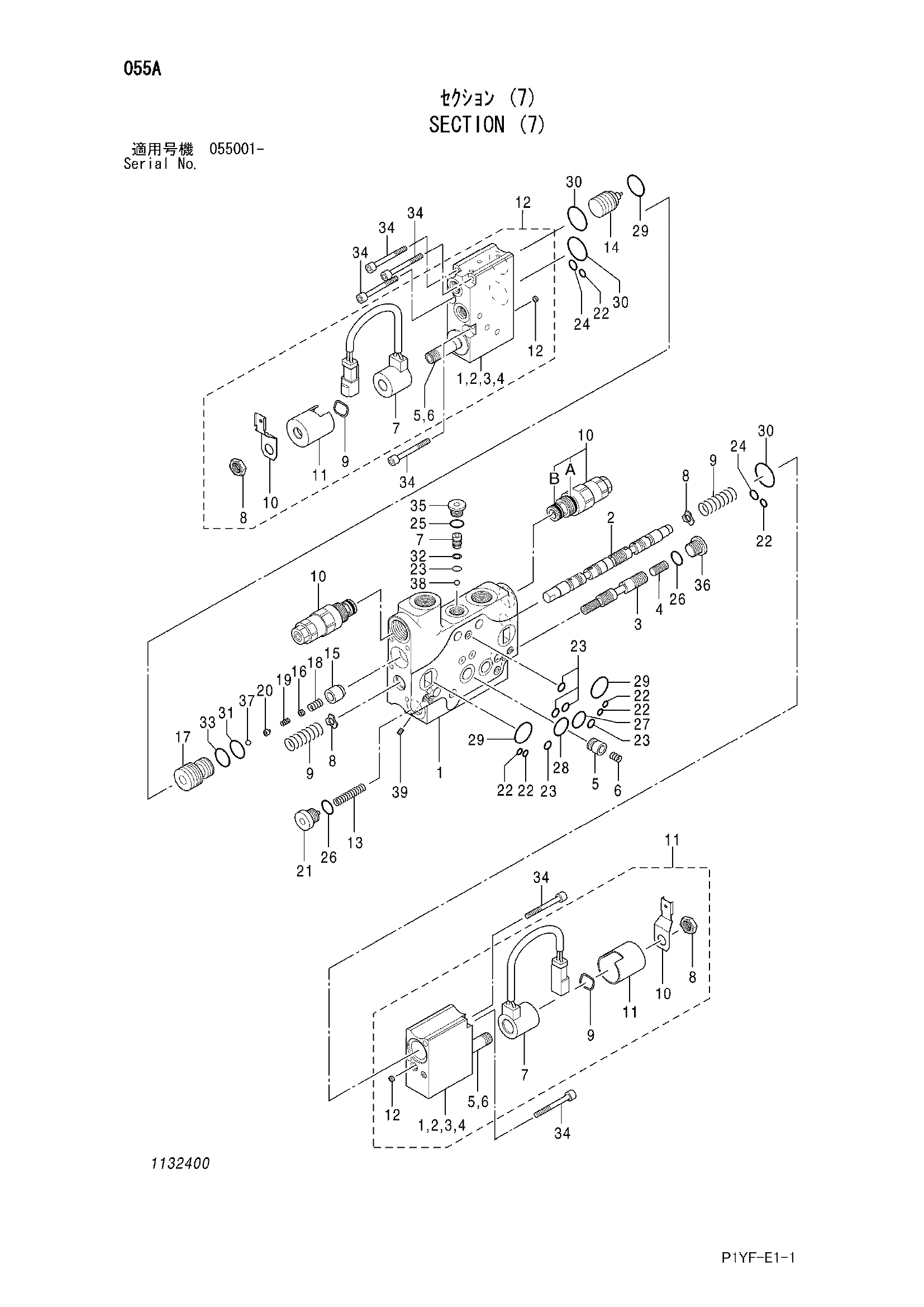

Заводская схема «Секция (7)» для HITACHI ZX40UR-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4722041 | Секция (7) | 1 | |
| 5 | 0798601 | Обратный клапан | 1 |
| 6 | 0798602 | Пружина | 1 |
| 7 | 4639073 | Сиденье | 1 |
| 8 | 0821202 | Фиксатор | 2 |
| 9 | 0821203 | Пружина | 1 |
| 10 | 4456617 | Предохранительный клапан | 2 |
| 10A | 4506420 | Уплотнительное кольцо | 1 |
| 10B | 4510167 | Уплотнительное кольцо | 1 |
| 11 | 4722032 | Блок | 1 |
| 11-7 | 0994601 | Соленоид | 1 |
| 11-8 | 0994602 | Гайка | 1 |
| 11-9 | 0994603 | Шайба | 1 |
| 11-10 | 4619975 | Кронштейн | 1 |
| 11-11 | 0994604 | Корпус | 1 |
| 12 | 4722037 | Блок | 1 |
| 12-7 | 0994601 | Соленоид | 1 |
| 12-8 | 0994602 | Гайка | 1 |
| 12-9 | 0994603 | Шайба | 1 |
| 12-10 | 4619975 | Кронштейн | 1 |
| 12-11 | 0994604 | Корпус | 1 |
| 13 | 4639077 | Пружина | 1 |
| 18 | 4695703 | Пружина | 1 |
| 20 | 4695700 | Пробка | 1 |
| 22 | 4506405 | Уплотнительное кольцо | 6 |
| 23 | 4506407 | Уплотнительное кольцо | 6 |
| 24 | 4506408 | Уплотнительное кольцо | 2 |
| 25 | 957366 | Уплотнительное кольцо | 1 |
| 26 | 4509180 | Уплотнительное кольцо | 2 |
| 27 | 4506416 | Уплотнительное кольцо | 1 |
| 28 | 4506418 | Уплотнительное кольцо | 1 |
| 29 | 4509181 | Уплотнительное кольцо | 3 |
| 30 | A811025 | Уплотнительное кольцо | 3 |
| 31 | 1186301 | Уплотнительное кольцо | 1 |
| 32 | 4046168 | Опорное кольцо | 1 |
| 34 | 0994605 | Болт с внутренним шестигранником | 6 |
| 35 | 0733210 | Пробка | 1 |
| 36 | 0798412 | Пробка | 1 |
| 37 | 0798414 | Стальной шарик | 1 |
| 38 | 0665007 | Шарик | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX40UR-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
