Пилотные гидролинии (5 порты) — HITACHI ZX40UR-3

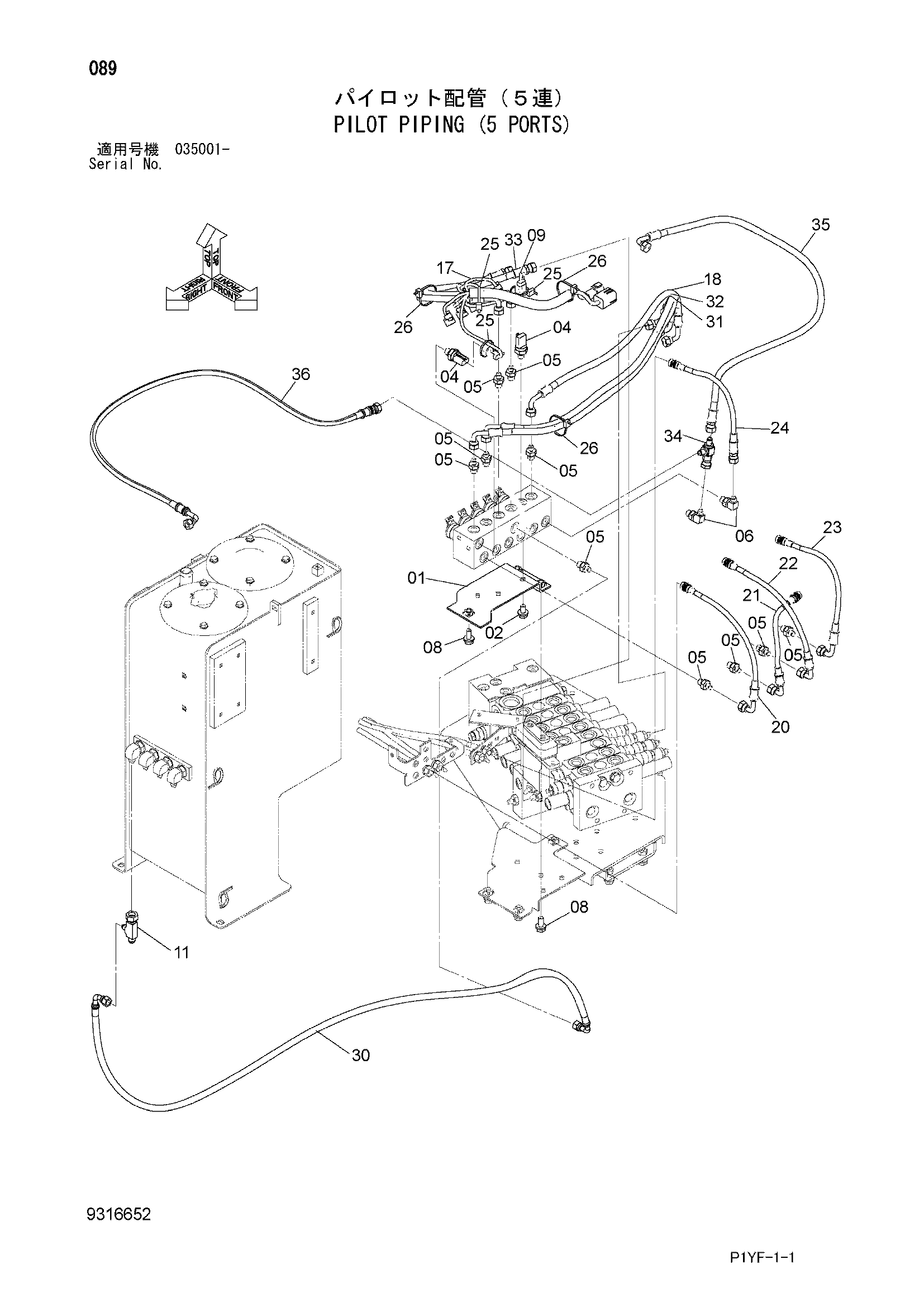

Заводская схема «Пилотные гидролинии (5 порты)» для HITACHI ZX40UR-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 9762733 | Кронштейн | 1 |
| 02 | J271020 | Болт с шайбой | 2 |
| 02A | J901020 | Болт | 1 |
| 02B | J222010 | Шайба | 1 |
| 04 | 4436535 | Датчик давления | 2 |
| 04A | 957366 | Уплотнительное кольцо | 1 |
| 05 | A852122 | Адаптер | 10 |
| 05A | 957366 | Уплотнительное кольцо | 1 |
| 06 | A852322 | Угловой штуцер | 2 |
| 06A | 957366 | Уплотнительное кольцо | 1 |
| 08 | J271025 | Болт с шайбой | 3 |
| 08A | J901025 | Болт | 1 |
| 08B | J222010 | Шайба | 1 |
| 09 | 3101778 | Жгут проводов | 1 |
| 11 | 4425484 | Соединительный штуцер | 1 |
| 17 | 4645877 | Шланг | 1 |
| 18 | 4645878 | Шланг (5, 7B) | 1 |
| 20 | 4645798 | Шланг | 1 |
| 21 | 4645799 | Шланг | 1 |
| 22 | 4645800 | Шланг (J3, 33) | 1 |
| 23 | 4645806 | Шланг | 1 |
| 24 | 4645807 | Шланг | 1 |
| 25 | 4055311 | Ленточный зажим | 3 |
| 26 | 4055312 | Ленточный зажим | 3 |
| 30 | 4669006 | Пластиковый шланг (JT) | 1 |
| 31 | 4669009 | Пластиковый шланг (1, 6B) | 1 |
| 32 | 4668381 | Пластиковый шланг (2, 5B) | 1 |
| 33 | 4669257 | Пластиковый шланг (3, 7A) | 1 |
| 34 | 4667624 | Унион S | 1 |
| 35 | 4715870 | Шланг (P5) | 1 |
| 36 | 4715871 | Шланг (1SP) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX40UR-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
