Консоль (правый)(электрический рычаг) — HITACHI ZX40UR-3

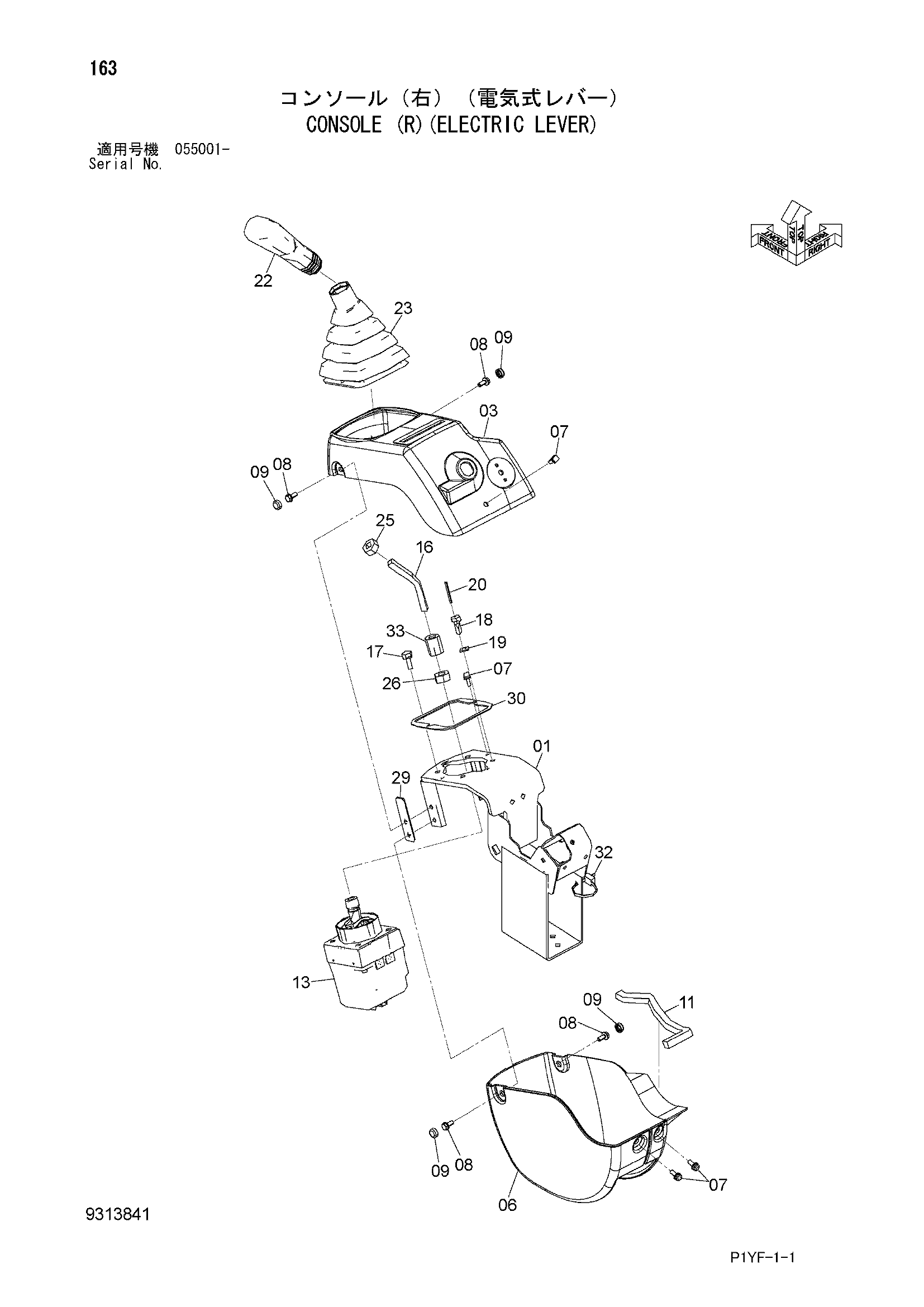

Заводская схема «Консоль (правый)(электрический рычаг)» для HITACHI ZX40UR-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4648658 | Рама | 1 |
| 03 | 4690392 | Крышка | 1 |
| 06 | 4690393 | Крышка | 1 |
| 07 | J680616 | Винт с шайбой | 5 |
| 08 | J260616 | Болт с шайбой | 4 |
| 08A | J900616 | Болт | 1 |
| 08B | A590106 | Плоская шайба | 1 |
| 09 | 4624545 | Колпачок | 4 |
| 11 | 4610899 | Резиновая прокладка | 1 |
| 13 | 4616539 | Рычаг электрический | 1 |
| 16 | 4705294 | Вал | 1 |
| 17 | J260820 | Болт с шайбой | 3 |
| 17A | J900820 | Болт | 1 |
| 17B | A590108 | Плоская шайба | 1 |
| 18 | 4609956 | Болт | 1 |
| 19 | A590108 | Плоская шайба | 1 |
| 20 | 4144011 | Пружинный штифт | 1 |
| 22 | 2051864 | Рукоятка | 1 |
| 23 | 1032582 | Защитный чехол | 1 |
| 25 | J952012 | Гайка | 1 |
| 26 | J950012 | Гайка | 1 |
| 29 | 4627374 | Уплотнение | 2 |
| 30 | 3106482 | Пластина | 1 |
| 32 | 4055311 | Ленточный зажим | 1 |
| 33 | 4642220 | Водяной шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX40UR-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
