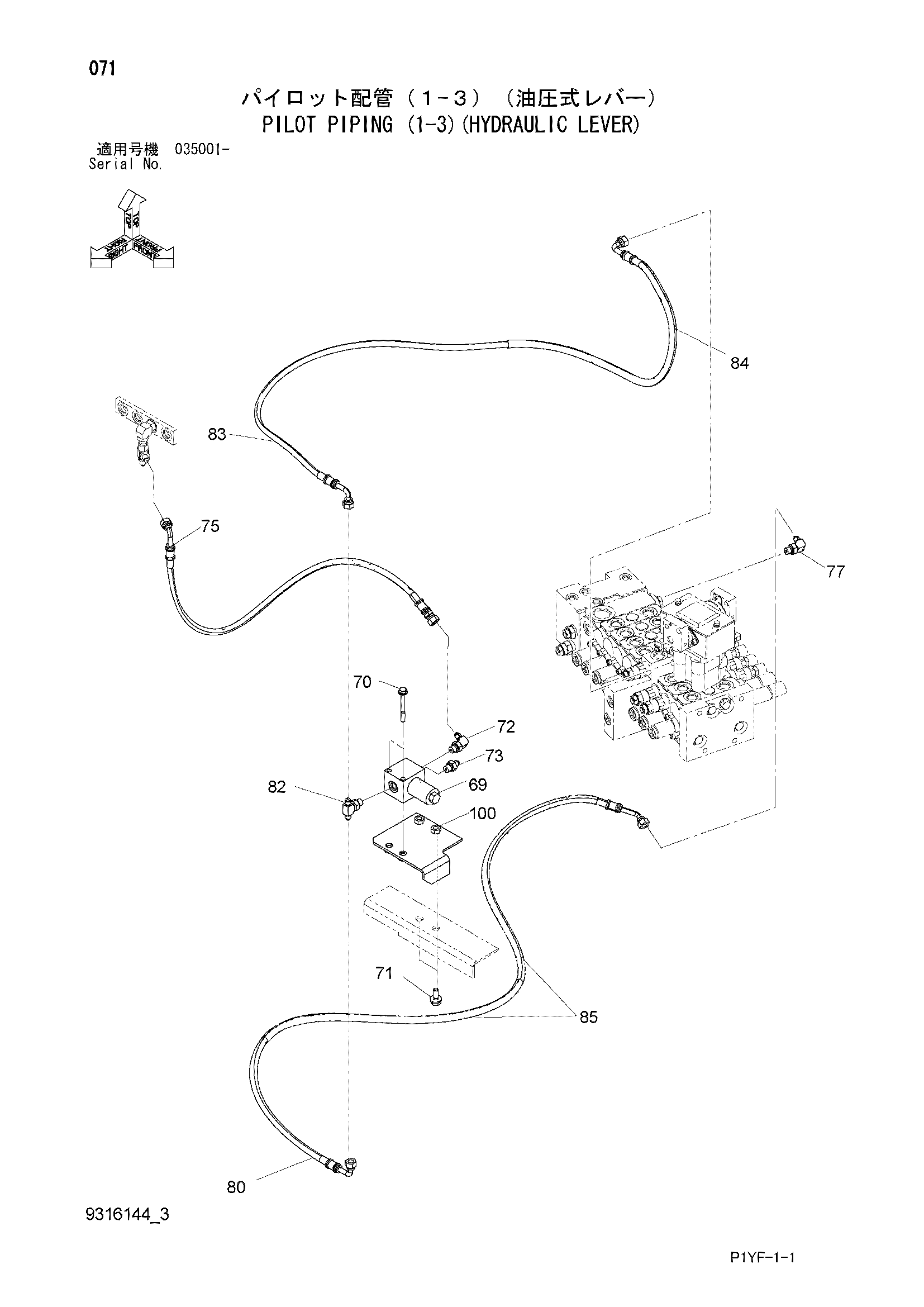

Пилотные гидролинии (1-3)(гидравлический рычаг) — HITACHI ZX40UR-3
Заводская схема «Пилотные гидролинии (1-3)(гидравлический рычаг)» для HITACHI ZX40UR-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 69 | 4614657 | Электромагнитный клапан | 1 |
| 70 | J260870 | Болт с шайбой | 2 |
| 70A | J900870 | Болт | 1 |
| 70B | A590108 | Плоская шайба | 1 |
| 71 | J271025 | Болт с шайбой | 2 |
| 71A | J901025 | Болт | 1 |
| 71B | J222010 | Шайба | 1 |
| 72 | A852322 | Угловой штуцер | 1 |
| 72A | 957366 | Уплотнительное кольцо | 1 |
| 73 | A852122 | Адаптер | 1 |
| 73A | 957366 | Уплотнительное кольцо | 1 |
| 75 | 4715866 | Шланг (1ST) | 1 |
| 77 | A852322 | Угловой штуцер | 1 |
| 77A | 957366 | Уплотнительное кольцо | 1 |
| 80 | 4658183 | Шланг (P2) | 1 |
| 82 | A852522 | Тройник | 1 |
| 82A | 957366 | Уплотнительное кольцо | 1 |
| 83 | 4660001 | Шланг (1SA) | 1 |
| 84 | 4327293 | Защитный кожух | 1 |
| 85 | 4327293 | Защитный кожух | 2 |
| 100 | 8122351 | Кронштейн | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX40UR-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
