Каталог запчастей HITACHI
Кондиционер (1) — HITACHI ZX40UR-2U

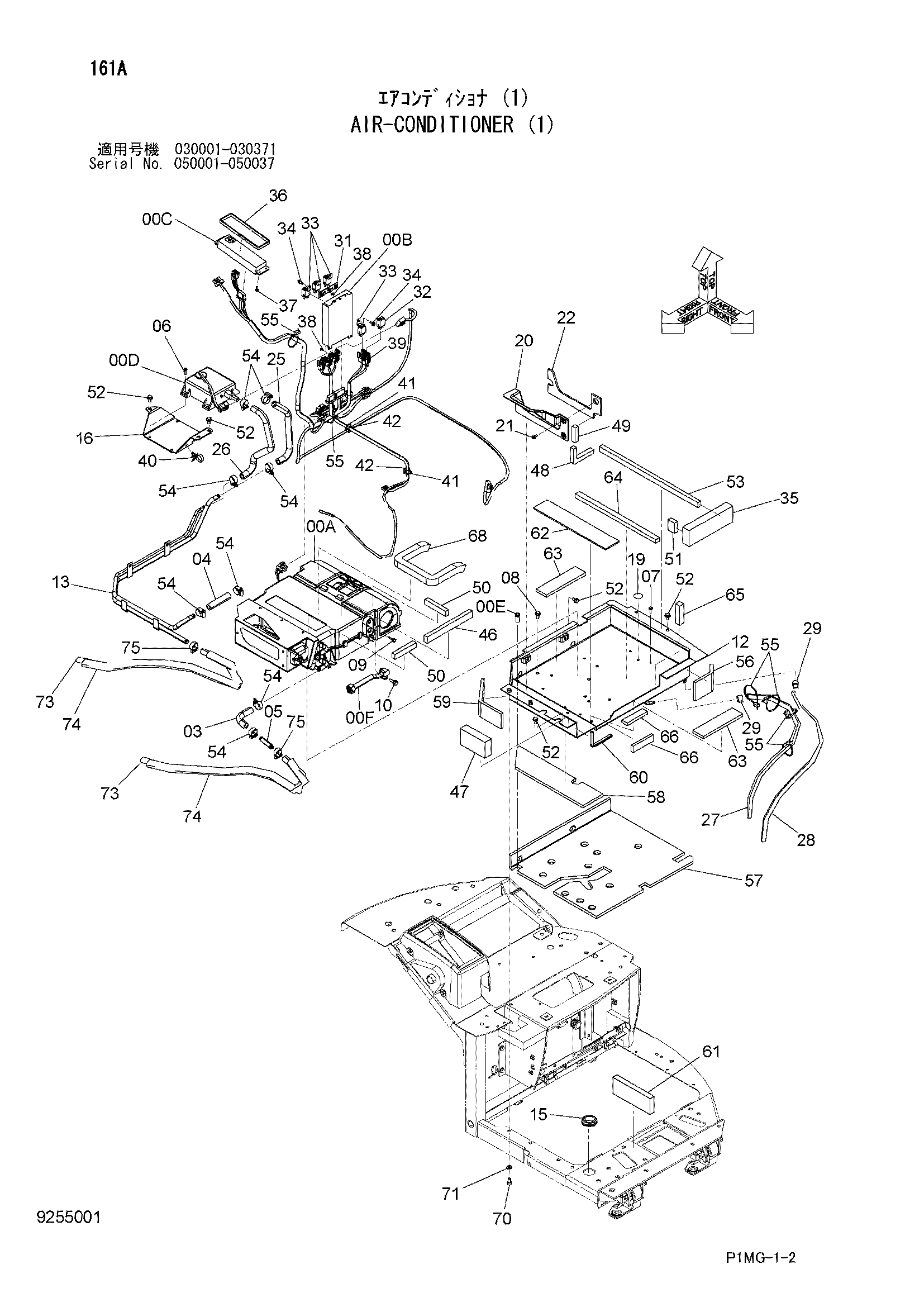

Заводская схема «Кондиционер (1)» для HITACHI ZX40UR-2U. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9254988 | Кондиционер | 1 |
| 00A | 4642698 | Блок аиркон | 1 |
| 00A1 | 4617113 | Блок аиркон | 1 |
| 00A2 | 4642699 | Воздуховод | 1 |
| 00A3 | 4627656 | Самонарезающий винт | 6 |
| 00A | 4690237 | Блок аиркон | 1 |
| 00B | 4617339 | Контроллер | 1 |
| 00C | 4617340 | Панель управление | 1 |
| 00C | 4681349 | Контроллер | 1 |
| 00D | 4615109 | Клапан | 1 |
| 00D | 4690163 | Клапан | 1 |
| 00E | 4639428 | Шланг | 1 |
| 00F | 4624278 | Трубка | 1 |
| 03 | 4627511 | Водяной шланг | 1 |
| 04 | 4617155 | Водяной шланг | 1 |
| 05 | 4623770 | Трубка водяной | 1 |
| 06 | J680620 | Винт с шайбой | 4 |
| 07 | J260620 | Болт с шайбой | 2 |
| 07A | J900620 | Болт | 1 |
| 07B | A590106 | Плоская шайба | 1 |
| 08 | J260820 | Болт с шайбой | 2 |
| 08A | J900820 | Болт | 1 |
| 08B | A590108 | Плоская шайба | 1 |
| 09 | J260625 | Болт с шайбой | 1 |
| 09A | J900625 | Болт | 1 |
| 09B | A590106 | Плоская шайба | 1 |
| 10 | J260825 | Болт с шайбой | 1 |
| 10A | J900825 | Болт | 1 |
| 10B | A590108 | Плоская шайба | 1 |
| 12 | 7050404 замена: 7057750 | Крышка | 1 |
| 13 | 6023283 | Трубка водяной | 1 |
| 15 | 4184582 | Резиновая втулка | 1 |
| 16 | 8097485 | Кронштейн | 1 |
| 19 | 4638302 | Информационная табличка | 11 |
| 20 | 4619150 | Воздуховод | 1 |
| 21 | J680616 | Винт с шайбой | 3 |
| 22 | 4629327 | Резиновая прокладка | 1 |
| 25 | 4642738 | Водяной шланг | 1 |
| 26 | 3103237 | Водяной шланг | 1 |
| 27 | 4639180 | Водяной шланг | 1 |
| 28 | 4639181 | Водяной шланг | 1 |
| 29 | 4349459 | Хомут шланга | 2 |
| 31 | 9762194 | Кронштейн | 1 |
| 32 | 4617341 | Реле | 1 |
| 33 | 4607115 | Реле | 4 |
| 34 | J680616 | Винт с шайбой | 6 |
| 35 | 4651663 | Резиновая прокладка | 1 |
| 36 | 4627748 | Резиновая прокладка | 1 |
| 37 | J680516 | Винт с шайбой | 4 |
| 38 | J460408 | Винт с шайбой | 3 |
| 39 | 1032214 | Жгут проводов | 1 |
| 39 | 1035028 | Жгут проводов | 1 |
| 40 | 4254600 | Зажим | 1 |
| 41 | 4326365 | Ленточный зажим | 3 |
| 42 | 4289709 | Опора | 3 |
| 46 | 4627382 | Резиновая прокладка | 1 |
| 47 | 4627384 | Резиновая прокладка | 1 |
| 48 | 4627385 | Резиновая прокладка | 1 |
| 49 | 4627386 | Резиновая прокладка | 1 |
| 50 | 4627387 | Резиновая прокладка | 2 |
| 51 | 4638598 | Резиновая прокладка | 1 |
| 52 | J260816 | Болт с шайбой | 9 |
| 52A | J900816 | Болт | 1 |
| 52B | A590108 | Плоская шайба | 1 |
| 53 | 4637461 | Резиновая прокладка | 1 |
| 54 | 4514699 | Хомут шланга | 8 |
| 55 | 4055312 | Ленточный зажим | 6 |
| 56 | 4629763 | Стекловата | 1 |
| 57 | 4629764 | Стекловата | 1 |
| 58 | 4629767 | Стекловата | 1 |
| 59 | 4629768 | Стекловата | 1 |
| 60 | 4423957 | Амортизатор | 1 |
| 61 | 4642746 | Резиновая прокладка | 1 |
| 62 | 4638297 | Резиновая прокладка | 1 |
| 63 | 4638298 | Резиновая прокладка | 2 |
| 64 | 4638299 | Резиновая прокладка | 1 |
| 65 | 4638300 | Резиновая прокладка | 1 |
| 66 | 4638301 | Резиновая прокладка | 2 |
| 68 | 4645739 | Резиновое уплотнение | 1 |
| 70 | J780816 | Болт с внутренним шестигранником | 2 |
| 71 | A590108 | Плоская шайба | 2 |
| 73 | 4399545 | Водяной шланг | 2 |
| 74 | 4399547 | Трубка корругатед | 2 |
| 75 | 4514699 | Хомут шланга | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX40UR-2U и серийный номер машины. Это снижает риск заказа детали другого исполнения.
