Основные гидролинии (2) — HITACHI ZX40UR-2U

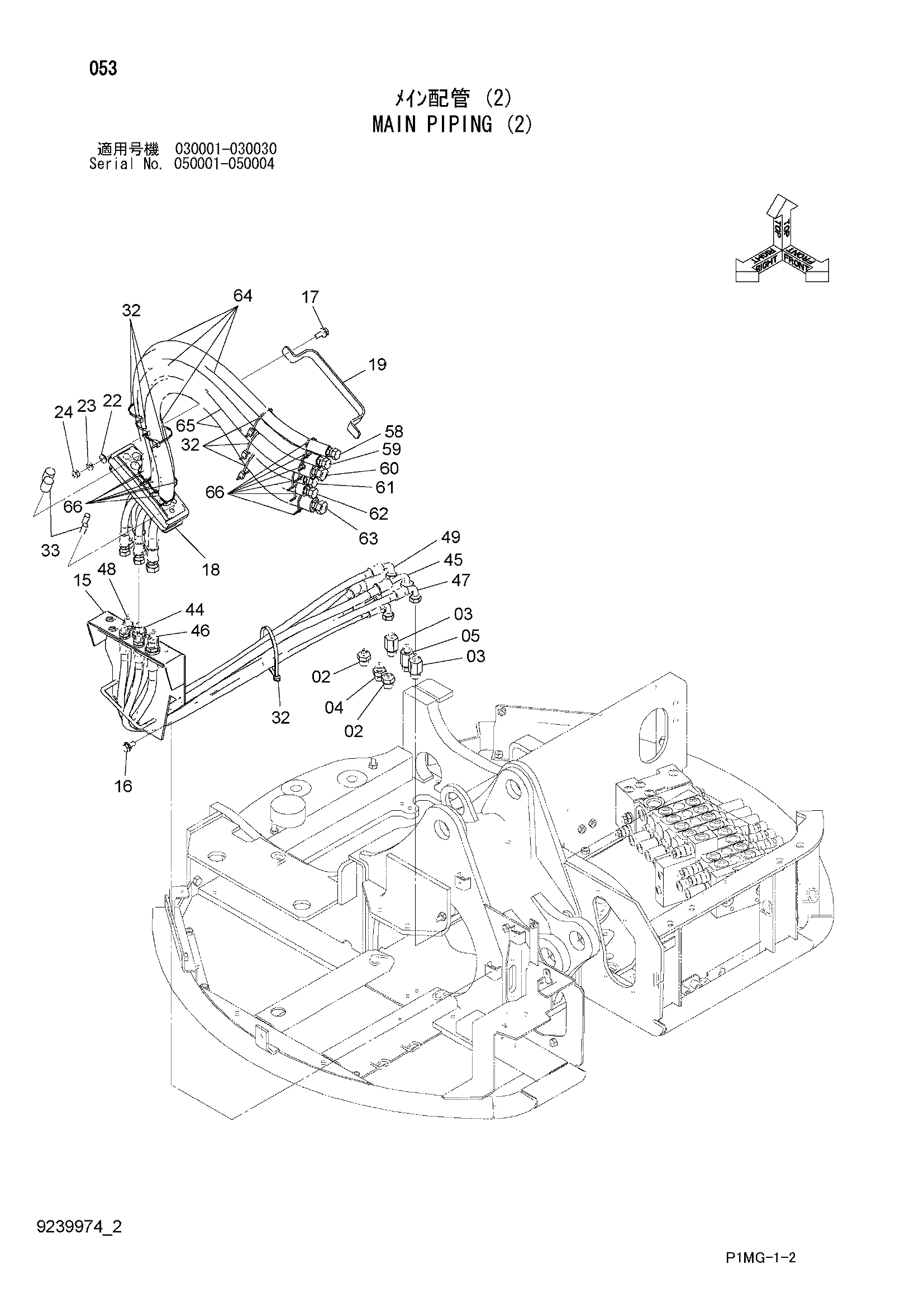

Заводская схема «Основные гидролинии (2)» для HITACHI ZX40UR-2U. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | A852143 | Адаптер | 2 |
| 02A | 4506418 | Уплотнительное кольцо | 1 |
| 03 | 4276967 | Адаптер | 2 |
| 03A | 4506418 | Уплотнительное кольцо | 1 |
| 04 | A852144 | Адаптер | 1 |
| 04A | 4506418 | Уплотнительное кольцо | 1 |
| 05 | 4276940 | Адаптер | 1 |
| 05A | 4506418 | Уплотнительное кольцо | 1 |
| 15 | 7046632 | Кронштейн | 1 |
| 16 | J271025 | Болт с шайбой | 3 |
| 16A | J901025 | Болт | 1 |
| 16B | J222010 | Шайба | 1 |
| 17 | J271030 | Болт с шайбой | 2 |
| 17A | J901030 | Болт | 1 |
| 17B | J222010 | Шайба | 1 |
| 18 | 2051549 | Резиновая втулка | 1 |
| 19 | 4622385 | Хомут | 1 |
| 22 | A590110 | Плоская шайба | 2 |
| 23 | A590910 | Пружинная шайба | 2 |
| 24 | J950010 | Гайка | 2 |
| 32 | 4323613 | Ленточный зажим | 7 |
| 33 | 4646578 | Резиновая прокладка | 1 |
| 44 | 4645846 | Шланг (A7, 3) | 1 |
| 45 | 4645847 | Шланг (B7, 6) | 1 |
| 46 | 4645848 | Шланг (A8, 5) | 1 |
| 47 | 4645849 | Шланг (B8, 4) | 1 |
| 48 | 4645850 | Шланг (A5, 1) | 1 |
| 49 | 4645851 | Шланг (B5, 2) | 1 |
| 58 | 4652966 | Шланг (F1) | 1 |
| 59 | 4652967 | Шланг (F2) | 1 |
| 60 | 4652968 | Шланг (F3) | 1 |
| 61 | 4652969 | Шланг (F4) | 1 |
| 62 | 4652970 | Шланг (F5) | 1 |
| 63 | 4652971 | Шланг (F6) | 1 |
| 64 | 4603849 | Защита шланга | 4 |
| 65 | 4489565 | Защита шланга | 2 |
| 66 | 4326365 | Ленточный зажим | 12 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX40UR-2U и серийный номер машины. Это снижает риск заказа детали другого исполнения.
