Коллисион предотвращение система — HITACHI ZX40UR-2U

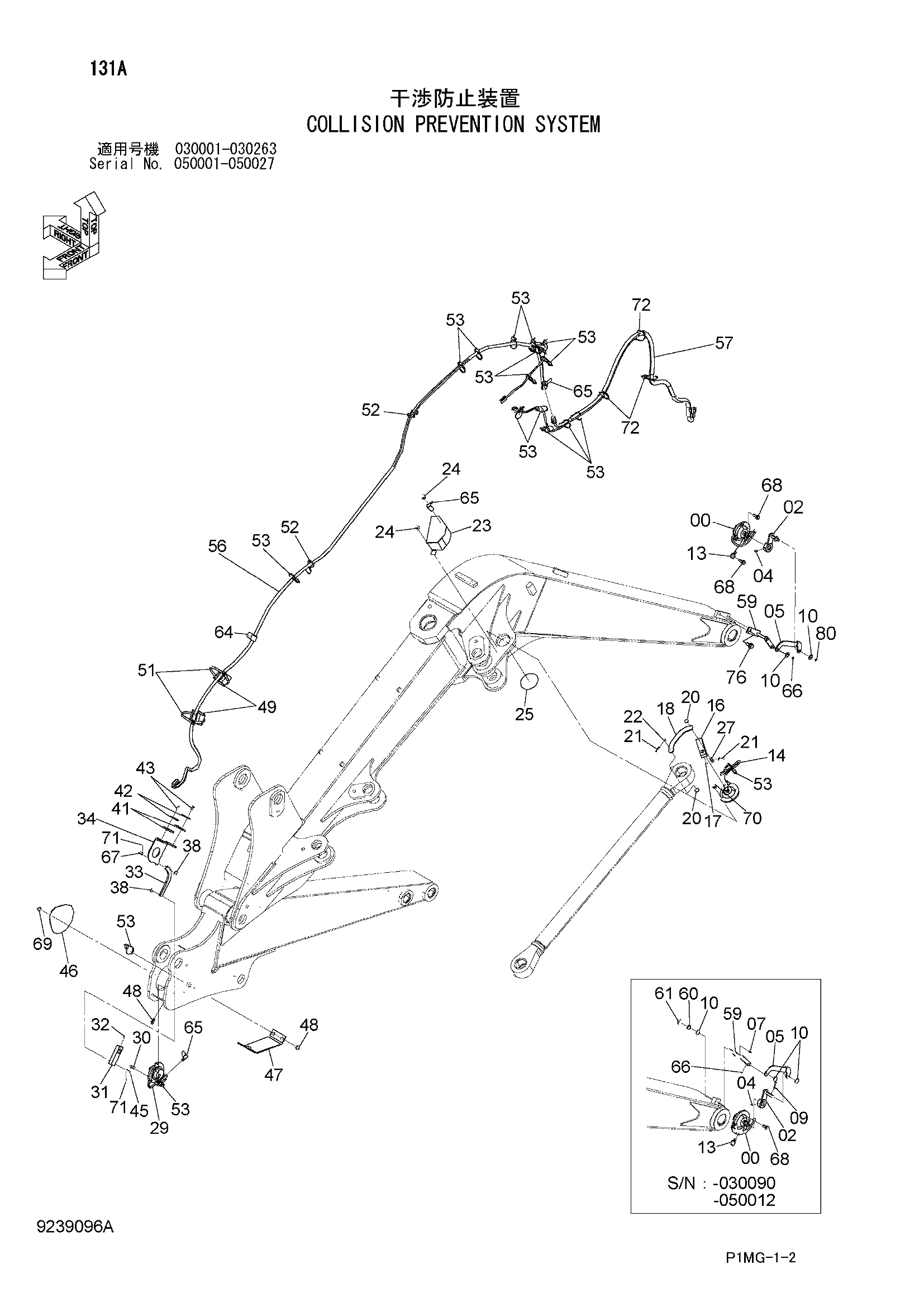

Заводская схема «Коллисион предотвращение система» для HITACHI ZX40UR-2U. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4483139 | Датчик угла | 1 |
| 02 | 9762670 | Рычаг | 1 |
| 04 | M040612 | Установочный винт | 1 |
| 05 | 4619976 | Тяга | 1 |
| 07 | 4116300 | Пружинный штифт | 1 |
| 09 | 4476860 замена: 4696130 | Стопорный палец | 1 |
| 10 | A590110 | Плоская шайба | 3 |
| 10 | A590110 | Плоская шайба | 2 |
| 13 | 4336875 | Кронштейн | 1 |
| 14 | 4483139 | Датчик угла | 1 |
| 16 | 4402976 | Рычаг | 1 |
| 17 | M040612 | Установочный винт | 1 |
| 18 | 4402977 замена: 4702163 | Тяга | 1 |
| 20 | A590108 | Плоская шайба | 2 |
| 21 | 4402852 замена: 4603981 | Стопорный палец | 2 |
| 22 | 4619776 замена: 4702167 | Палец | 1 |
| 23 | 8096669 | Крышка | 1 |
| 24 | J260820 | Болт с шайбой | 2 |
| 24A | J900820 | Болт | 1 |
| 24B | A590108 | Плоская шайба | 1 |
| 25 | 4423556 | Уплотнение | 1 |
| 27 | 4647005 замена: 4702168 | Палец | 1 |
| 29 | 4483139 | Датчик угла | 1 |
| 30 | J780820 | Болт с внутренним шестигранником | 3 |
| 31 | 4438403 | Рычаг | 1 |
| 32 | M040612 | Установочный винт | 1 |
| 33 | 4622349 замена: 4702162 | Тяга | 1 |
| 34 | 3102657 замена: 8112270 | Кронштейн | 1 |
| 34 | 8112270 замена: 8118281 | Кронштейн | 1 |
| 38 | A590108 | Плоская шайба | 2 |
| 41 | 4447268 | Пластина | 2 |
| 42 | 4447269 | Пластина | 2 |
| 43 | J260616 | Болт с шайбой | 4 |
| 43A | J900616 | Болт | 1 |
| 43B | A590106 | Плоская шайба | 1 |
| 45 | 4647005 замена: 4702168 | Палец | 1 |
| 46 | 4622026 | Крышка | 1 |
| 47 | 9762185 замена: 9768988 | Крышка | 1 |
| 47 | 9768988 | Крышка | 1 |
| 48 | J260820 | Болт с шайбой | 3 |
| 48A | J900820 | Болт | 1 |
| 48B | A590108 | Плоская шайба | 1 |
| 49 | 4447140 | Резиновая прокладка | 2 |
| 51 | 4323613 | Ленточный зажим | 2 |
| 52 | 4371049 | Ленточный зажим | 2 |
| 53 | 4055311 | Ленточный зажим | 16 |
| 53 | 4055311 | Ленточный зажим | 17 |
| 56 | 3102515 | Жгут проводов | 1 |
| 57 | 3106256 | Жгут проводов | 1 |
| 59 | 8102019 | Рычаг | 1 |
| 59 | 8107204 | Рычаг | 1 |
| 59 | 8110997 | Рычаг | 1 |
| 60 | A590910 | Пружинная шайба | 1 |
| 61 | J950010 | Гайка | 1 |
| 64 | 4190253 | Зажим | 1 |
| 65 | 4336875 | Кронштейн | 3 |
| 66 | 4603981 | Шплинт | 1 |
| 67 | 4619775 | Палец | 1 |
| 68 | J260825 | Болт с шайбой | 2 |
| 68A | J900825 | Болт | 1 |
| 68B | A590108 | Плоская шайба | 1 |
| 69 | J260816 | Болт с шайбой | 2 |
| 69A | J900816 | Болт | 1 |
| 69B | A590108 | Плоская шайба | 1 |
| 70 | J260820 | Болт с шайбой | 3 |
| 70A | J900820 | Болт | 1 |
| 70B | A590108 | Плоская шайба | 1 |
| 71 | 4603981 | Шплинт | 2 |
| 72 | 4055312 | Ленточный зажим | 3 |
| 76 | J271025 | Болт с шайбой | 1 |
| 76A | J901025 | Болт | 1 |
| 76B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX40UR-2U и серийный номер машины. Это снижает риск заказа детали другого исполнения.
