Кондиционер (2-3) — HITACHI ZX40UR-2DU

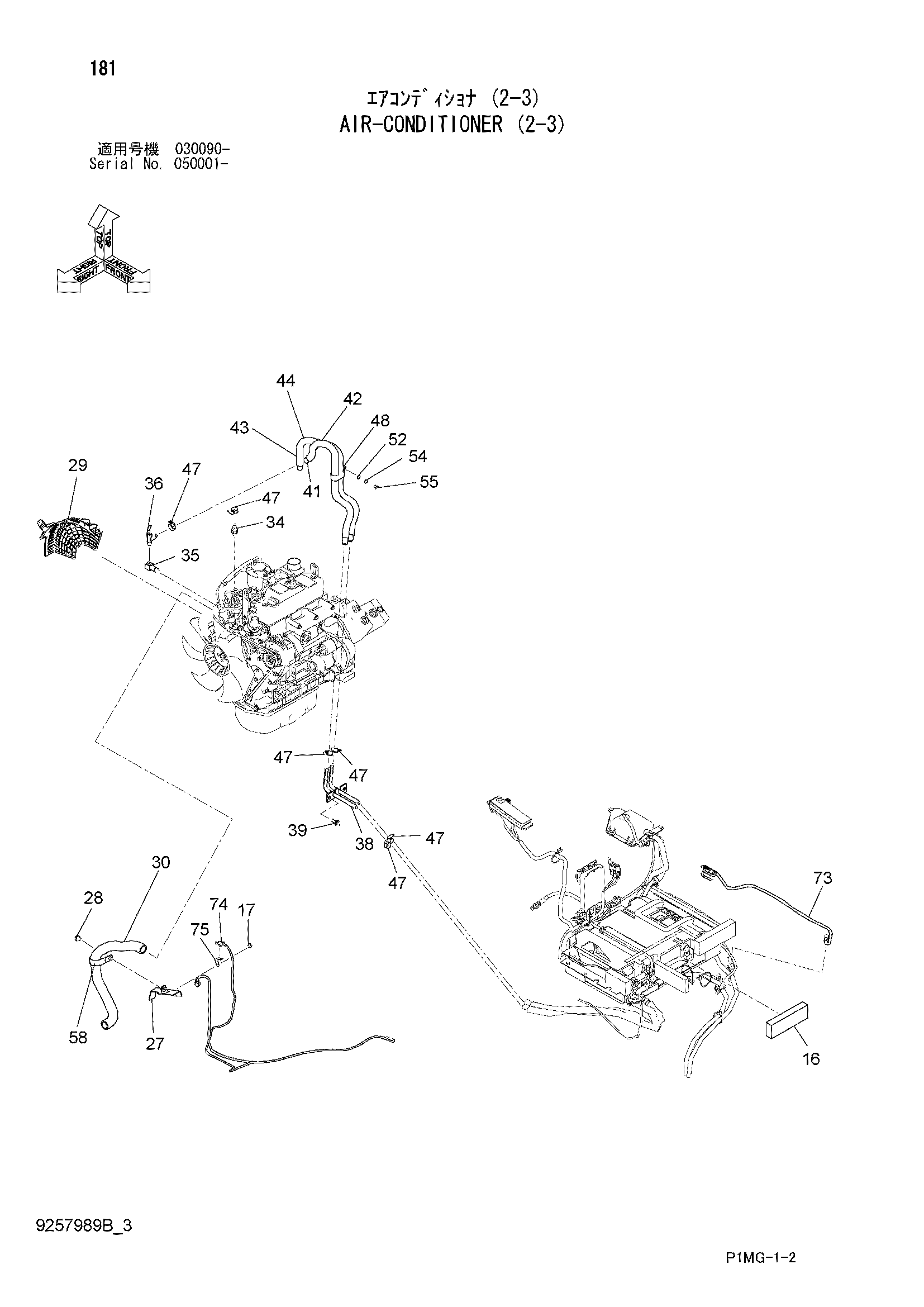

Заводская схема «Кондиционер (2-3)» для HITACHI ZX40UR-2DU. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 16 | 4651663 | Резиновая прокладка | 1 |
| 17 | J260816 | Болт с шайбой | 2 |
| 17A | J900816 | Болт | 1 |
| 17B | A590108 | Плоская шайба | 1 |
| 27 | 9763875 | Крышка | 1 |
| 28 | J271020 | Болт с шайбой | 1 |
| 28A | J901020 | Болт | 1 |
| 28B | J222010 | Шайба | 1 |
| 29 | 2052112 | Защита вентилятор | 1 |
| 30 | 3106052 | Водяной шланг | 1 |
| 34 | 4294662 | Адаптер | 1 |
| 35 | 4615854 | Адаптер | 1 |
| 36 | 4508050 | Кран | 1 |
| 38 | 8096271 | Трубка | 1 |
| 39 | J271030 | Болт с шайбой | 2 |
| 39A | J901030 | Болт | 1 |
| 39B | J222010 | Шайба | 1 |
| 41 | 4475415 | Водяной шланг | 1 |
| 42 | 4475417 | Трубка корругатед | 1 |
| 43 | 4475416 | Водяной шланг | 1 |
| 44 | 4475418 | Трубка корругатед | 1 |
| 47 | 4514699 | Хомут шланга | 6 |
| 48 | 4295017 | Зажим | 1 |
| 52 | A590108 | Плоская шайба | 1 |
| 54 | A590908 | Пружинная шайба | 1 |
| 55 | J900816 | Болт | 1 |
| 58 | 4190265 | Зажим | 1 |
| 73 | 4617522 | Жгут проводов | 1 |
| 74 | 4616939 | Жгут проводов | 1 |
| 75 | 4257159 | Кронштейн | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX40UR-2DU и серийный номер машины. Это снижает риск заказа детали другого исполнения.
