Основные гидролинии (1) — HITACHI ZX40UR-2DU

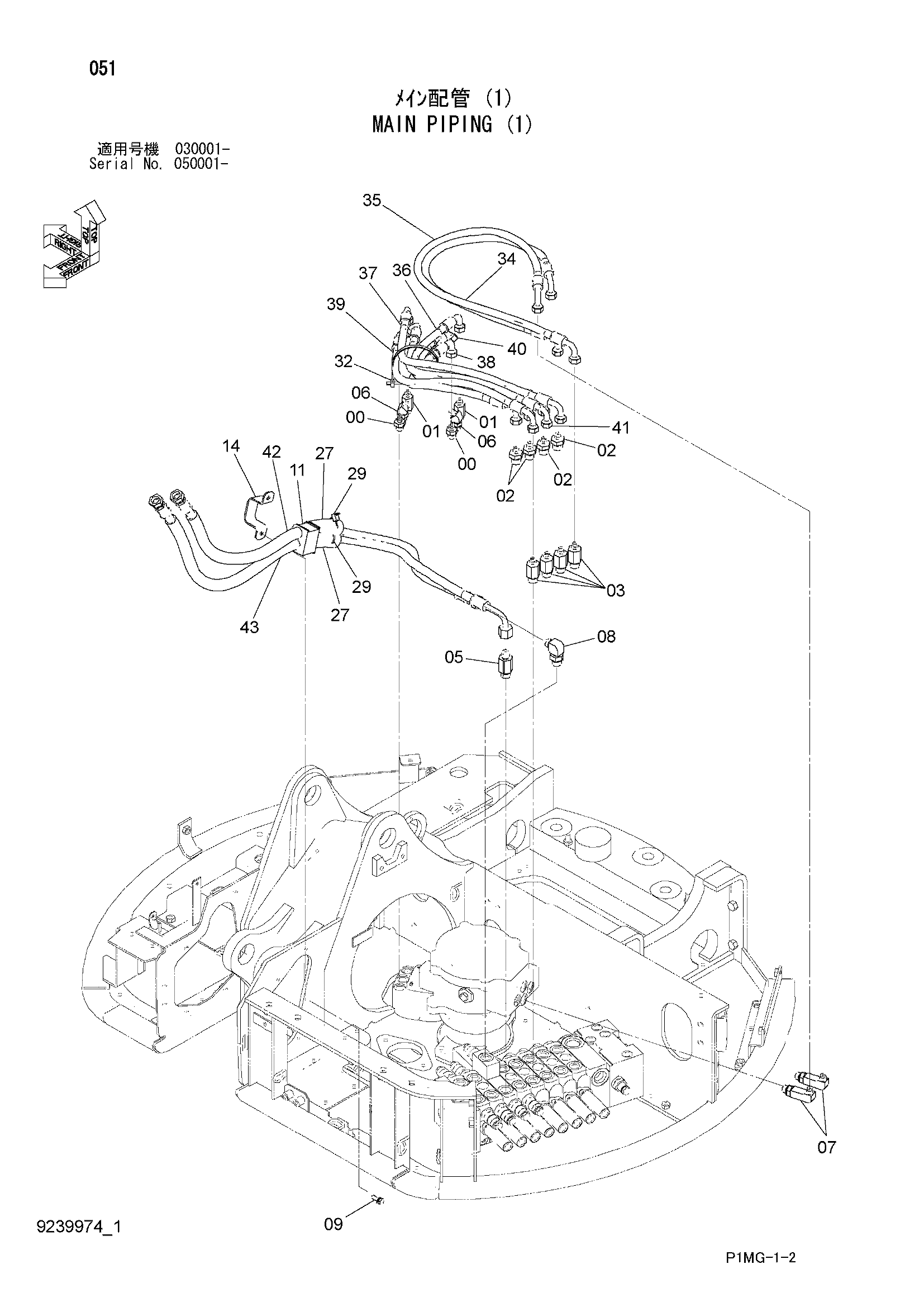

Заводская схема «Основные гидролинии (1)» для HITACHI ZX40UR-2DU. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | A852133 | Адаптер | 2 |
| 00A | 4509180 | Уплотнительное кольцо | 1 |
| 01 | 4276965 | Адаптер | 2 |
| 01A | 4509180 | Уплотнительное кольцо | 1 |
| 02 | A852143 | Адаптер | 4 |
| 02A | 4506418 | Уплотнительное кольцо | 1 |
| 03 | 4276967 | Адаптер | 4 |
| 03A | 4506418 | Уплотнительное кольцо | 1 |
| 05 | 4276940 | Адаптер | 1 |
| 05A | 4506418 | Уплотнительное кольцо | 1 |
| 06 | A852233 | Угловой штуцер | 2 |
| 06A | 4509180 | Уплотнительное кольцо | 1 |
| 07 | 4277650 | Угловой штуцер | 2 |
| 07A | 4509180 | Уплотнительное кольцо | 1 |
| 08 | A852344 | Угловой штуцер | 1 |
| 08A | 4506418 | Уплотнительное кольцо | 1 |
| 09 | J260825 | Болт с шайбой | 2 |
| 09A | J900825 | Болт | 1 |
| 09B | A590108 | Плоская шайба | 1 |
| 11 | 4622376 | Резиновая втулка | 1 |
| 14 | 9765311 | Хомут | 1 |
| 27 | 4646519 | Трубка | 2 |
| 29 | 4055311 | Ленточный зажим | 2 |
| 32 | 4323613 | Ленточный зажим | 1 |
| 34 | 4645836 | Шланг (A1) | 1 |
| 35 | 4645837 | Шланг (B1) | 1 |
| 36 | 4645838 | Шланг (A2) | 1 |
| 37 | 4645839 | Шланг (B2) | 1 |
| 38 | 4645840 | Шланг (A4) | 1 |
| 39 | 4645841 | Шланг (B4) | 1 |
| 40 | 4645842 | Шланг (A3) | 1 |
| 41 | 4645843 | Шланг (B3) | 1 |
| 42 | 4645844 | Шланг | 1 |
| 43 | 4645845 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX40UR-2DU и серийный номер машины. Это снижает риск заказа детали другого исполнения.
