Навес — HITACHI ZX40UR-2DU

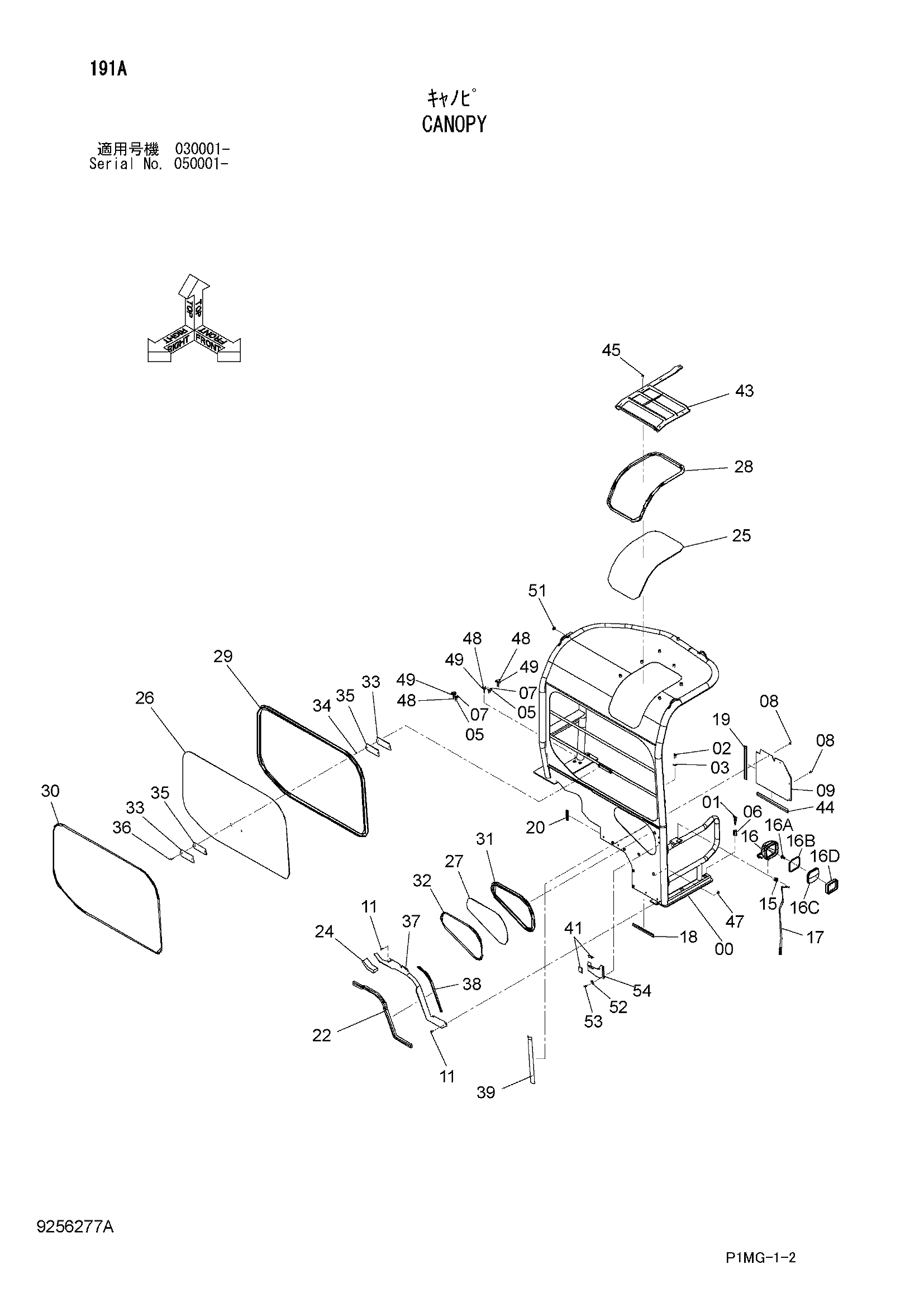

Заводская схема «Навес» для HITACHI ZX40UR-2DU. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6024088 | Навес | 1 |
| 01 | J271065 | Болт с шайбой | 2 |
| 01A | J901065 | Болт | 1 |
| 01B | J222010 | Шайба | 1 |
| 02 | J271030 | Болт с шайбой | 1 |
| 02A | J901030 | Болт | 1 |
| 02B | J222010 | Шайба | 1 |
| 03 | 4625993 | Втулка | 1 |
| 05 | J281235 | Болт с шайбой | 2 |
| 05A | J901235 | Болт | 1 |
| 05B | 4249324 | Шайба | 1 |
| 06 | 4617435 | Проставка | 2 |
| 07 | 4642322 | Колпачок | 2 |
| 08 | J260816 | Болт с шайбой | 4 |
| 08A | J900816 | Болт | 1 |
| 08B | A590108 | Плоская шайба | 1 |
| 09 | 3106509 | Пластина | 1 |
| 11 | J260820 | Болт с шайбой | 4 |
| 11A | J900820 | Болт | 1 |
| 11B | A590108 | Плоская шайба | 1 |
| 15 | 4254600 | Зажим | 1 |
| 16 | 4608379 | Фара | 1 |
| 16A | 4375215 | Лампа | 1 |
| 16B | 4428123 | Прокладка | 1 |
| 16C | 4634053 | Рассеиватель | 1 |
| 16D | 4634054 | Обод | 1 |
| 17 | 4644122 | Жгут проводов | 1 |
| 18 | 4461292 | Уплотнитель | 1 |
| 19 | 4409660 | Резиновое уплотнение | 1 |
| 20 | 4435832 | Резиновое уплотнение | 1 |
| 22 | 4644181 | Уплотнитель | 1 |
| 24 | 4644202 | Резиновая прокладка | 1 |
| 25 | 4644190 | Крышка | 1 |
| 26 | 4644238 | Пластина | 1 |
| 27 | 4644274 | Пластина | 1 |
| 28 | 4643954 | Уплотнитель | 1 |
| 29 | 4644272 | Уплотнитель | 1 |
| 30 | 4644271 | Уплотнитель | 1 |
| 31 | 4644269 | Уплотнитель | 1 |
| 32 | 4644270 | Уплотнитель | 1 |
| 33 | 4434416 | Пластина | 2 |
| 34 | 4338217 | Проставка | 2 |
| 35 | 4434418 | Резиновая прокладка | 2 |
| 36 | J260820 | Болт с шайбой | 2 |
| 36A | J900820 | Болт | 1 |
| 36B | A590108 | Плоская шайба | 1 |
| 37 | 8103846 | Крышка | 1 |
| 38 | 4424215 | Уплотнитель | 1 |
| 39 | 4632343 | Сиденье | 1 |
| 41 | 4648048 | Резиновая прокладка | 2 |
| 43 | 8104184 | Защитный кожух | 1 |
| 44 | 4637522 | Резиновое уплотнение | 1 |
| 45 | J260816 | Болт с шайбой | 6 |
| 45A | J900816 | Болт | 1 |
| 45B | A590108 | Плоская шайба | 1 |
| 47 | 4156881 | Резиновая втулка | 1 |
| 48 | J921245 | Болт | 3 |
| 49 | 4183252 | Шайба | 3 |
| 51 | 4354771 | Пробка | 2 |
| 52 | 4338215 | Шайба | 2 |
| 53 | J260820 | Болт с шайбой | 2 |
| 53A | J900820 | Болт | 1 |
| 53B | A590108 | Плоская шайба | 1 |
| 53 | J260825 | Болт с шайбой | 2 |
| 53A | J900825 | Болт | 1 |
| 53B | A590108 | Плоская шайба | 1 |
| 54 | 3107572 замена: 3112020 | Держатель | 1 |
| 54 | 3112020 | Держатель | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX40UR-2DU и серийный номер машины. Это снижает риск заказа детали другого исполнения.
