Дополнительный трубопроводы (рукоять 1.72m) — HITACHI ZX40UR-2D

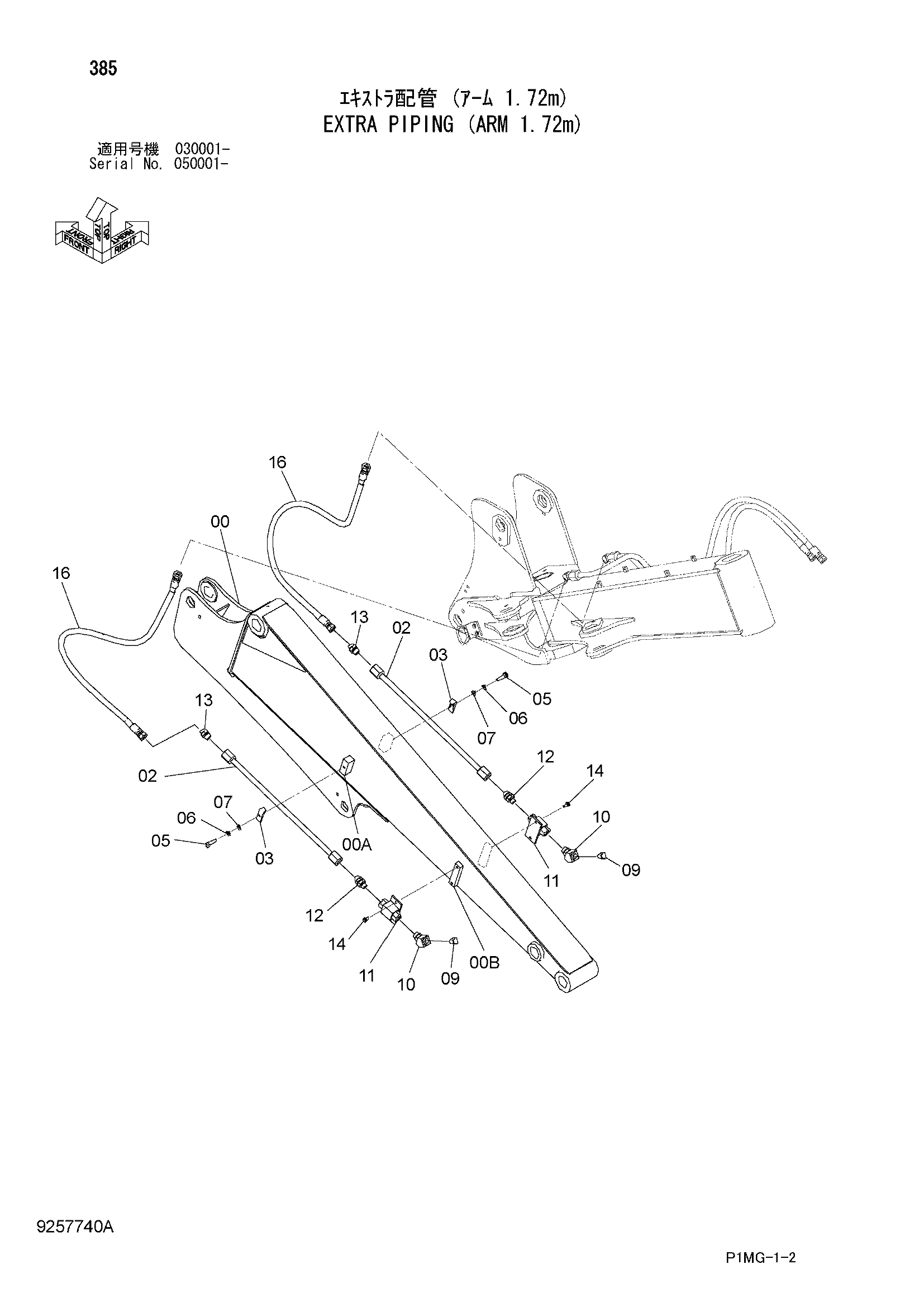

Заводская схема «Дополнительный трубопроводы (рукоять 1.72m)» для HITACHI ZX40UR-2D. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00A | 4643477 | Седло винта | 2 |
| 00B | 4643478 | Седло винта | 2 |
| 02 | 9763423 | Трубка | 2 |
| 03 | 4138227 замена: 4190124 | Хомут трубки | 2 |
| 03 | 4190124 | Хомут трубки | 2 |
| 05 | J901040 | Болт | 2 |
| 06 | A590910 | Пружинная шайба | 2 |
| 07 | A590110 | Плоская шайба | 2 |
| 09 | 4294858 | Пробка | 2 |
| 10 | 4293263 | Угловой штуцер | 2 |
| 10A | 4506418 | Уплотнительное кольцо | 1 |
| 11 | 4631880 | Запорный клапан | 2 |
| 12 | 4276850 | Адаптер | 2 |
| 12A | 4506418 | Уплотнительное кольцо | 2 |
| 13 | A852144 | Адаптер | 2 |
| 13A | 4506418 | Уплотнительное кольцо | 1 |
| 14 | J260820 | Болт с шайбой | 4 |
| 14A | J900820 | Болт | 1 |
| 14B | A590108 | Плоская шайба | 1 |
| 16 | 4646574 | Шланг | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX40UR-2D и серийный номер машины. Это снижает риск заказа детали другого исполнения.
