Масляный радиатор трубопроводы — HITACHI ZX40UR-2D

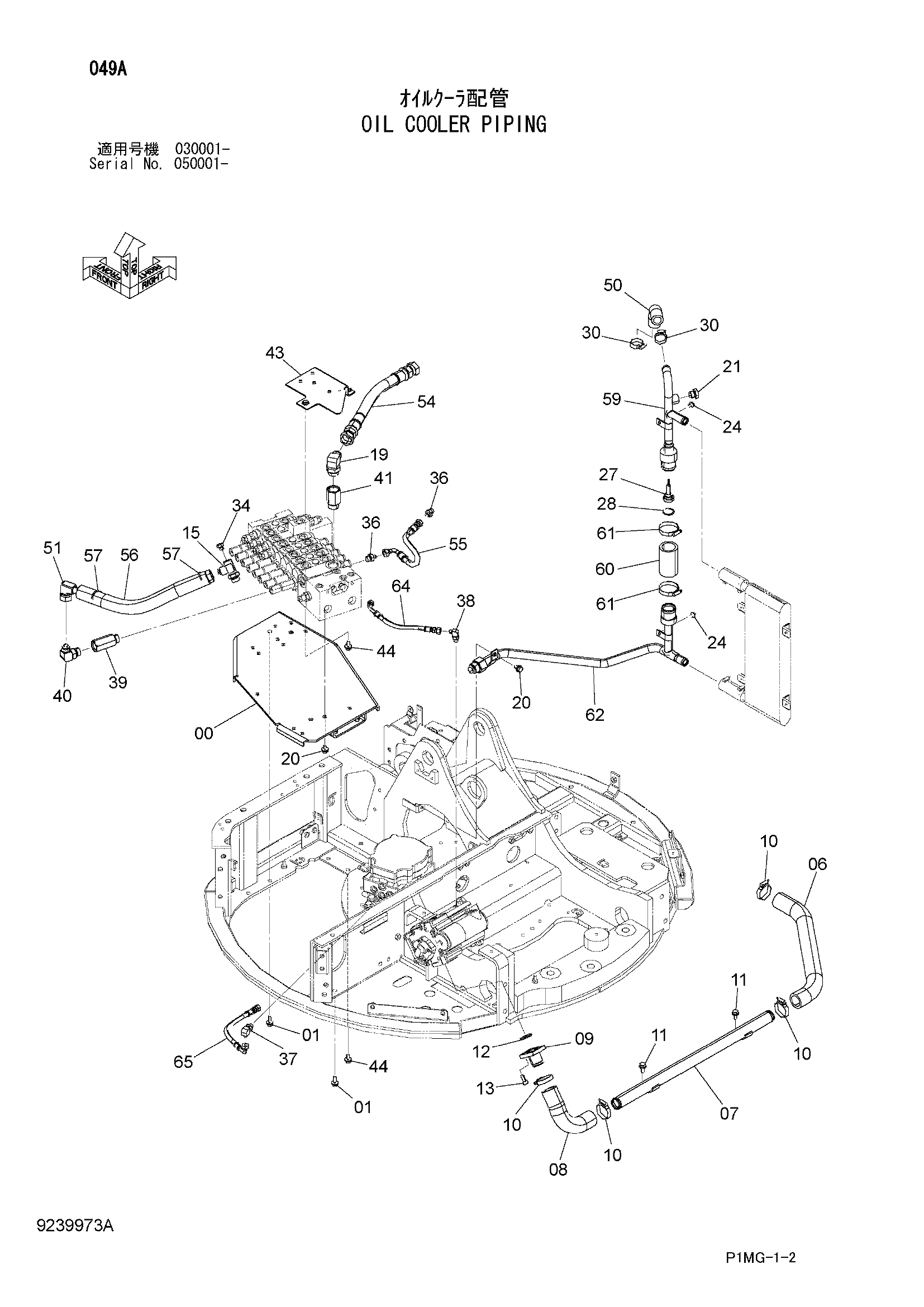

Заводская схема «Масляный радиатор трубопроводы» для HITACHI ZX40UR-2D. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8096517 | Кронштейн | 1 |
| 01 | J271030 | Болт с шайбой | 4 |
| 01A | J901030 | Болт | 1 |
| 01B | J222010 | Шайба | 1 |
| 06 | 3099321 | Резиновый шланг | 1 |
| 07 | 8094571 | Всасывающая трубка | 1 |
| 08 | 3100099 | Резиновый шланг | 1 |
| 09 | 9752265 | Всасывающая трубка | 1 |
| 10 | 4505385 | Хомут шланга | 4 |
| 11 | J271025 | Болт с шайбой | 2 |
| 11A | J901025 | Болт | 1 |
| 11B | J222010 | Шайба | 1 |
| 12 | A810040 | Уплотнительное кольцо | 1 |
| 13 | J781025 | Болт с внутренним шестигранником | 4 |
| 15 | 4614917 | Тройник | 1 |
| 15A | 4506424 | Уплотнительное кольцо | 1 |
| 19 | 4156436 | Угловой штуцер | 1 |
| 19A | 4506429 | Уплотнительное кольцо | 1 |
| 20 | J271020 | Болт с шайбой | 5 |
| 20A | J901020 | Болт | 1 |
| 20B | J222010 | Шайба | 1 |
| 21 | A885004 | Пробка | 1 |
| 21A | 4506418 | Уплотнительное кольцо | 1 |
| 24 | J260816 | Болт с шайбой | 2 |
| 24A | J900816 | Болт | 1 |
| 24B | A590108 | Плоская шайба | 1 |
| 27 | 4255212 | Клапан | 1 |
| 28 | 446751 | Стопорное кольцо | 1 |
| 30 | 4505243 | Хомут шланга | 2 |
| 34 | A885002 | Пробка | 1 |
| 34A | 957366 | Уплотнительное кольцо | 1 |
| 36 | A852133 | Адаптер | 2 |
| 36A | 4509180 | Уплотнительное кольцо | 1 |
| 37 | A852332 | Угловой штуцер | 1 |
| 37A | 4509180 | Уплотнительное кольцо | 1 |
| 38 | A852322 | Угловой штуцер | 1 |
| 38A | 957366 | Уплотнительное кольцо | 1 |
| 39 | 4621217 | Адаптер | 1 |
| 39A | 4506424 | Уплотнительное кольцо | 1 |
| 40 | A852366 | Угловой штуцер | 1 |
| 40A | 4506424 | Уплотнительное кольцо | 1 |
| 41 | 4622046 | Адаптер | 1 |
| 41A | 4506429 | Уплотнительное кольцо | 1 |
| 43 | 8096750 | Кронштейн | 1 |
| 44 | J271025 | Болт с шайбой | 3 |
| 44A | J901025 | Болт | 1 |
| 44B | J222010 | Шайба | 1 |
| 50 | 4638769 | Резиновый шланг | 1 |
| 51 | 4645831 | Шланг (P) | 1 |
| 54 | 4645834 | Шланг | 1 |
| 55 | 4645835 | Шланг | 1 |
| 56 | 4475439 | Защитный кожух | 1 |
| 57 | 4055311 | Ленточный зажим | 2 |
| 59 | 8104704 | Трубка | 1 |
| 60 | 4087298 | Резиновый шланг | 1 |
| 61 | 4504199 | Хомут шланга | 2 |
| 62 | 8104706 | Трубка | 1 |
| 64 | 4645832 замена: 4668990 | Шланг | 1 |
| 64 | 4668990 | Пластиковый шланг | 1 |
| 65 | 4645833 замена: 4668991 | Шланг | 1 |
| 65 | 4668991 | Пластиковый шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX40UR-2D и серийный номер машины. Это снижает риск заказа детали другого исполнения.
