Крышка (с кондиционер) — HITACHI ZX40UR-2D

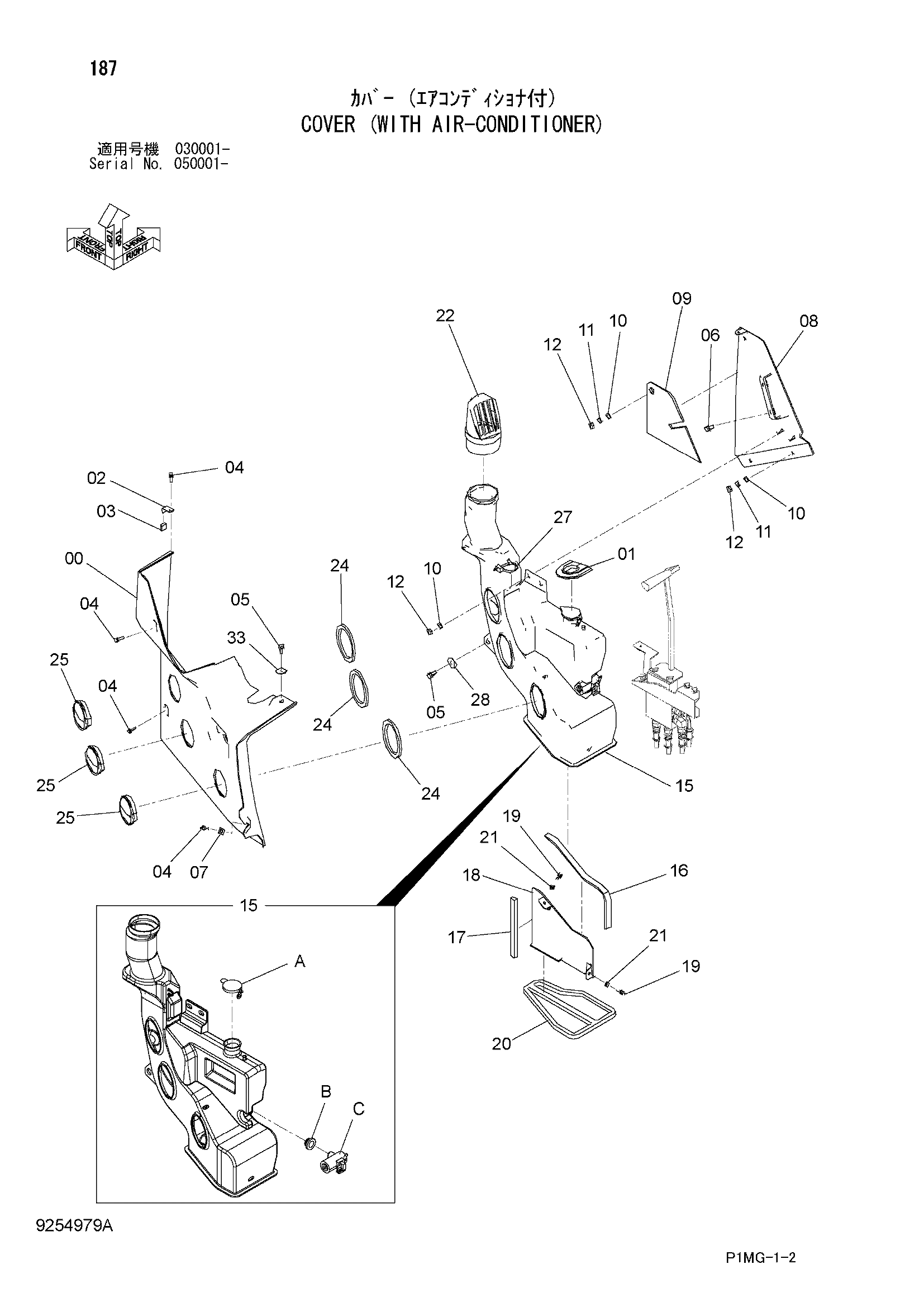

Заводская схема «Крышка (с кондиционер)» для HITACHI ZX40UR-2D. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4642646 | Крышка | 1 |
| 01 | 9765005 | Резиновая прокладка | 1 |
| 02 | 4631961 | Кронштейн | 1 |
| 03 | 4632742 | Резиновая прокладка | 1 |
| 04 | J680620 | Винт с шайбой | 4 |
| 05 | J260820 | Болт с шайбой | 2 |
| 05A | J900820 | Болт | 1 |
| 05B | A590108 | Плоская шайба | 1 |
| 06 | J260816 | Болт с шайбой | 2 |
| 06A | J900816 | Болт | 1 |
| 06B | A590108 | Плоская шайба | 1 |
| 07 | J222008 | Шайба | 1 |
| 08 | 7049254 | Кронштейн | 1 |
| 09 | 4637748 | Резиновая прокладка | 1 |
| 10 | A590108 | Плоская шайба | 5 |
| 11 | J252108 | Пружинная шайба | 3 |
| 12 | M500807 | Гайка | 5 |
| 15 | 4640658 | Воздуховод | 1 |
| 15A | 4683668 | Колпачок | 1 |
| 15B | 4683675 | Резиновая прокладка | 1 |
| 15C | 4683677 | Гидромотор | 1 |
| 16 | 4637499 | Резиновая прокладка | 1 |
| 17 | 4642514 | Резиновая прокладка | 1 |
| 18 | 8102157 | Кронштейн | 1 |
| 19 | J680620 | Винт с шайбой | 2 |
| 20 | 4642515 | Резиновая прокладка | 1 |
| 21 | J222006 | Шайба | 2 |
| 22 | 4632727 | Воздуховод | 1 |
| 24 | 4627109 | Уплотнение | 3 |
| 25 | 4617533 | Решётка | 3 |
| 27 | 4055311 | Ленточный зажим | 1 |
| 28 | 4338215 | Шайба | 1 |
| 33 | 4303547 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX40UR-2D и серийный номер машины. Это снижает риск заказа детали другого исполнения.
