Гидроцилиндр рукояти — HITACHI ZX40UR-2D

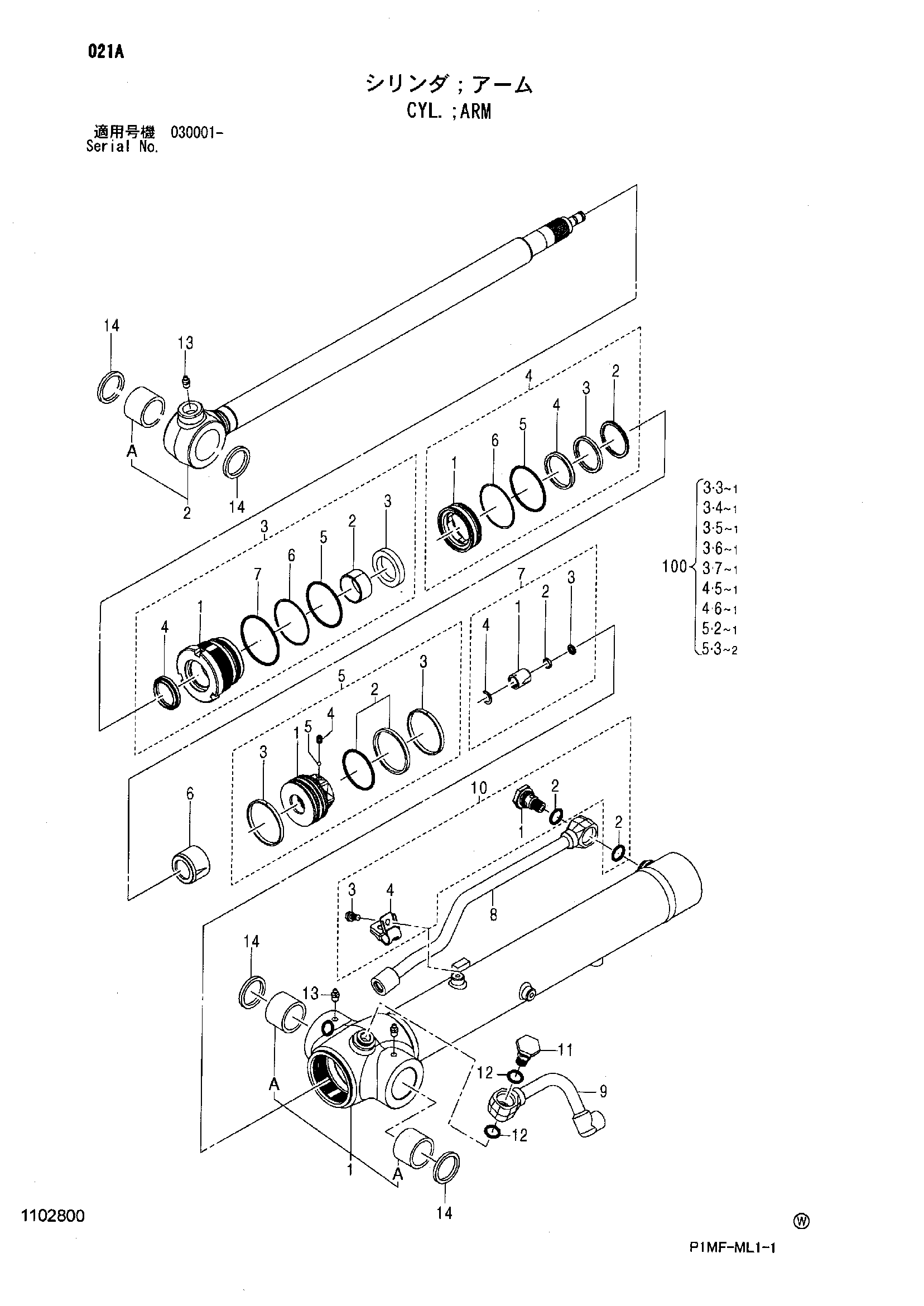

Заводская схема «Гидроцилиндр рукояти» для HITACHI ZX40UR-2D. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4656254 | Гидроцилиндр рукояти | 1 | |
| 1 | 1102801 | Труба гидроцилиндра | 1 |
| 1A | 4406403 | Втулка | 2 |
| 2 | 0988002 | Шток поршня в сборе | 1 |
| 2A | 4332740 | Втулка | 1 |
| 3 | 0892003 | Головка гидроцилиндра в сборе | 1 |
| 3-1 | 0892004 | Головка гидроцилиндра | 1 |
| 3-2 | 0892005 | Втулка | 1 |
| 3-3 | 0481202 | U-образная манжета | 1 |
| 3-4 | 0658606 | Грязесъёмное кольцо | 1 |
| 3-5 | 0658607 | Уплотнительное кольцо | 1 |
| 3-6 | 0894604 | Опорное кольцо | 1 |
| 3-7 | 0656707 | Уплотнительное кольцо | 1 |
| 4 | 0988003 | Фиксатор в сборе | 1 |
| 4-1 | 0988004 | Фиксатор | 1 |
| 4-2 | 0948105 | Проставка | 1 |
| 4-3 | 0948106 | Уплотнение амортизатор | 1 |
| 4-4 | 0948107 | Втулка | 1 |
| 4-5 | 0658607 | Уплотнительное кольцо | 1 |
| 4-6 | 0948108 | Опорное кольцо | 1 |
| 5 | 0892007 | Поршень в сборе | 1 |
| 5-1 | 0948109 | Поршень | 1 |
| 5-2 | 0495007 | Уплотнительное кольцо | 1 |
| 5-3 | 1102802 | Направляющее кольцо | 2 |
| 5-4 | 0478720 | Установочный винт | 1 |
| 5-5 | 0478719 | Стальной шарик | 1 |
| 6 | 0948110 | Амортизирующий подшипник | 1 |
| 7 | 0891715 | Амортизирующий подшипник в сборе | 1 |
| 7-1 | 0891716 | Амортизирующий подшипник | 1 |
| 7-2 | 0891717 | Уплотнение амортизатор | 1 |
| 7-3 | 0891718 | Ограничитель | 2 |
| 7-4 | 0891719 | Стопорное кольцо | 1 |
| 8 | 0988005 | Трубка | 1 |
| 9 | 1102803 | Трубка | 1 |
| 10 | 0986610 | Пробка в сборе | 1 |
| 10-1 | 0986611 | Пробка | 1 |
| 10-2 | 0986612 | Уплотнительное кольцо | 2 |
| 10-3 | 0986613 | Болт | 1 |
| 10-4 | 0986614 | Хомут | 1 |
| 11 | 0986611 | Пробка | 1 |
| 12 | 0986612 | Уплотнительное кольцо | 2 |
| 13 | 0429920 | Пресс-маслёнка | 3 |
| 14 | 4473086 | Пылезащитное уплотнение | 4 |
| 100 | 4634032 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX40UR-2D и серийный номер машины. Это снижает риск заказа детали другого исполнения.
