Электрооборудование (2)(гидравлический рычаг) — HITACHI ZX40UR-2D

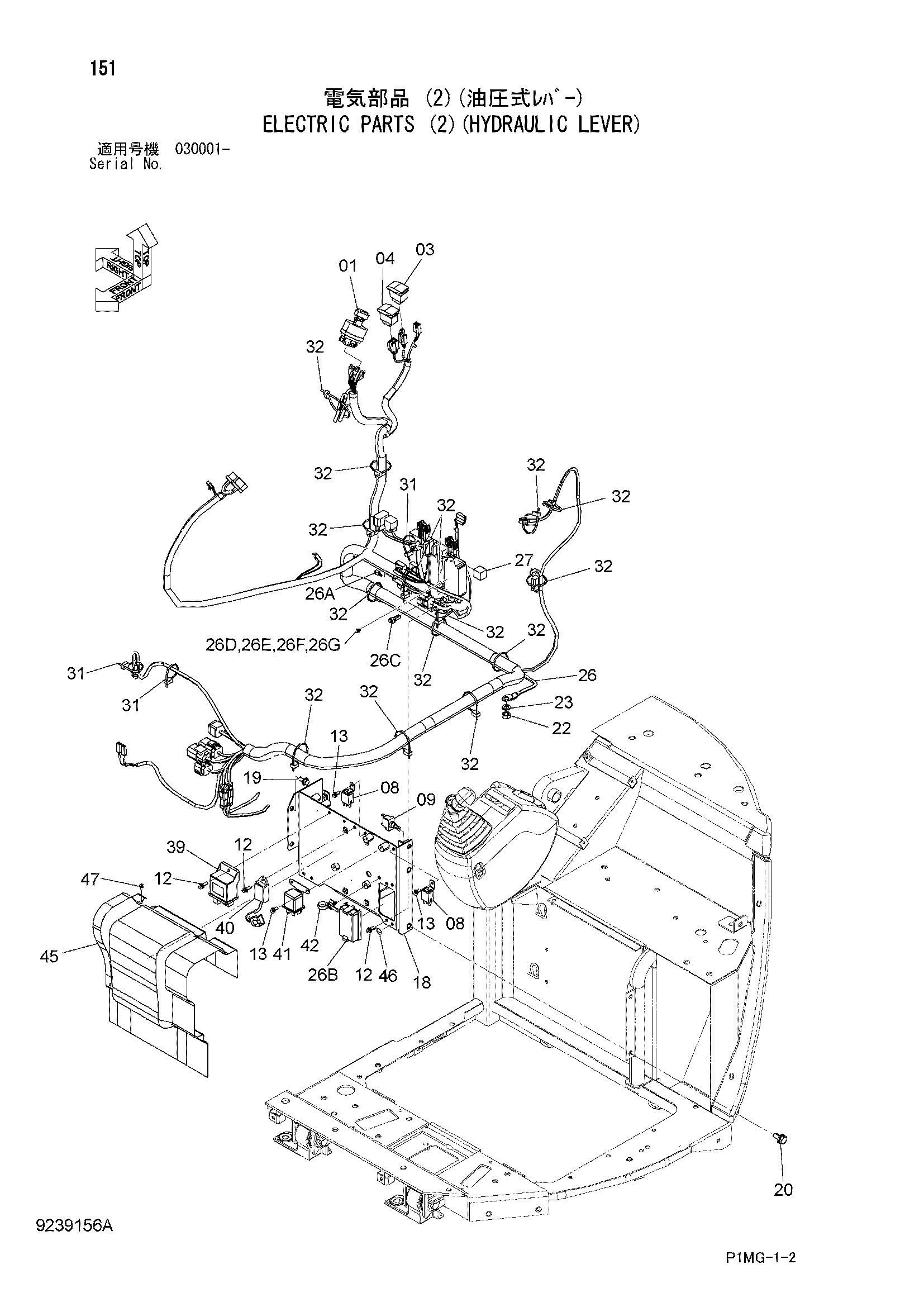

Заводская схема «Электрооборудование (2)(гидравлический рычаг)» для HITACHI ZX40UR-2D. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 03 | 4608381 | Выключатель | 1 |
| 04 | 4608382 | Выключатель | 1 |
| 08 | 4607115 | Реле | 2 |
| 09 | 4472811 | Выключатель | 1 |
| 12 | J680620 | Винт с шайбой | 4 |
| 13 | J670614 | Винт с шайбой | 4 |
| 18 | 7046501 | Кронштейн | 1 |
| 19 | J260820 | Болт с шайбой | 2 |
| 19A | J900820 | Болт | 1 |
| 19B | A590108 | Плоская шайба | 1 |
| 20 | J271025 | Болт с шайбой | 2 |
| 20A | J901025 | Болт | 1 |
| 20B | J222010 | Шайба | 1 |
| 22 | J950010 | Гайка | 1 |
| 23 | A590910 | Пружинная шайба | 1 |
| 26 | 0005136 | Жгут проводов | 1 |
| 26A | 4628754 | Диод | 1 |
| 26B | 4627244 | Крышка | 1 |
| 26C | 4627245 | Пуллер | 1 |
| 26D | 4618683 | Предохранитель (25A) | 4 |
| 26E | 4436736 | Предохранитель (20A) | 3 |
| 26F | 4428911 | Предохранитель (10A) | 5 |
| 21G | 4428910 | Предохранитель (5A) | 6 |
| 27 | 4614337 | Разъём | 1 |
| 31 | 4055311 | Ленточный зажим | 3 |
| 32 | 4055312 | Ленточный зажим | 15 |
| 39 | 4626350 | Реле защитный | 1 |
| 40 | 4626351 | Таймер | 1 |
| 41 | 4626352 | Реле | 1 |
| 42 | 4254600 | Зажим | 1 |
| 45 | 4647219 | Крышка | 1 |
| 46 | 4484294 | Пробка | 2 |
| 47 | J680510 | Винт с шайбой | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX40UR-2D и серийный номер машины. Это снижает риск заказа детали другого исполнения.
