4Ходовой многофункциональный трубопроводы — HITACHI ZX40UR-2D

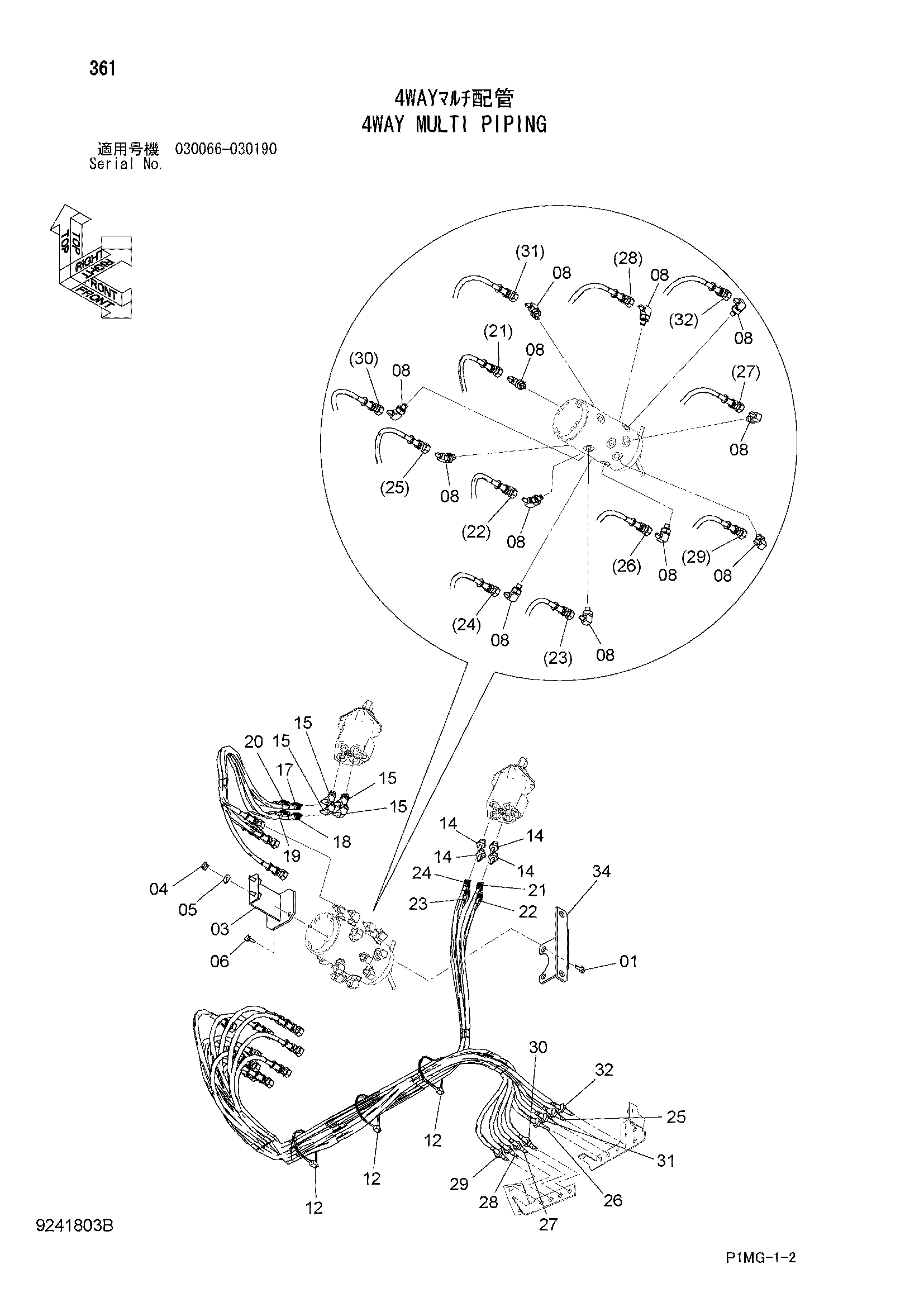

Заводская схема «4Ходовой многофункциональный трубопроводы» для HITACHI ZX40UR-2D. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | J260820 | Болт с шайбой | 2 |
| 01A | J900820 | Болт | 1 |
| 01B | A590108 | Плоская шайба | 1 |
| 03 | 8094608 | Кронштейн | 1 |
| 04 | J950010 | Гайка | 2 |
| 05 | A590110 | Плоская шайба | 2 |
| 06 | J260820 | Болт с шайбой | 2 |
| 06A | J900820 | Болт | 1 |
| 06B | A590108 | Плоская шайба | 1 |
| 08 | A852322 | Угловой штуцер | 16 |
| 08A | 957366 | Уплотнительное кольцо | 1 |
| 12 | 4055312 | Ленточный зажим | 3 |
| 14 | 4467369 | Адаптер | 4 |
| 14A | 957366 | Уплотнительное кольцо | 1 |
| 15 | 4474556 | Угловой штуцер | 4 |
| 15A | 957366 | Уплотнительное кольцо | 1 |
| 17 | 4646971 | Шланг (L1) | 1 |
| 18 | 4646972 | Шланг (L2) | 1 |
| 19 | 4646973 | Шланг (L3) | 1 |
| 20 | 4646974 | Шланг (L4) | 1 |
| 21 | 4646975 | Шланг (R1) | 1 |
| 22 | 4646976 | Шланг (R2) | 1 |
| 23 | 4646977 | Шланг (R3) | 1 |
| 24 | 4646978 | Шланг (R4) | 1 |
| 25 | 4646979 | Шланг (1L) | 1 |
| 26 | 4646980 | Шланг (2L) | 1 |
| 27 | 4646981 | Шланг (3L) | 1 |
| 28 | 4646982 | Шланг (4L) | 1 |
| 29 | 4646983 | Шланг (1R) | 1 |
| 30 | 4646984 | Шланг (2R) | 1 |
| 31 | 4646985 | Шланг (3R) | 1 |
| 32 | 4646986 | Шланг (4R) | 1 |
| 34 | 3108892 | Кронштейн | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX40UR-2D и серийный номер машины. Это снижает риск заказа детали другого исполнения.
