Основной рама — HITACHI ZX40UR-2D

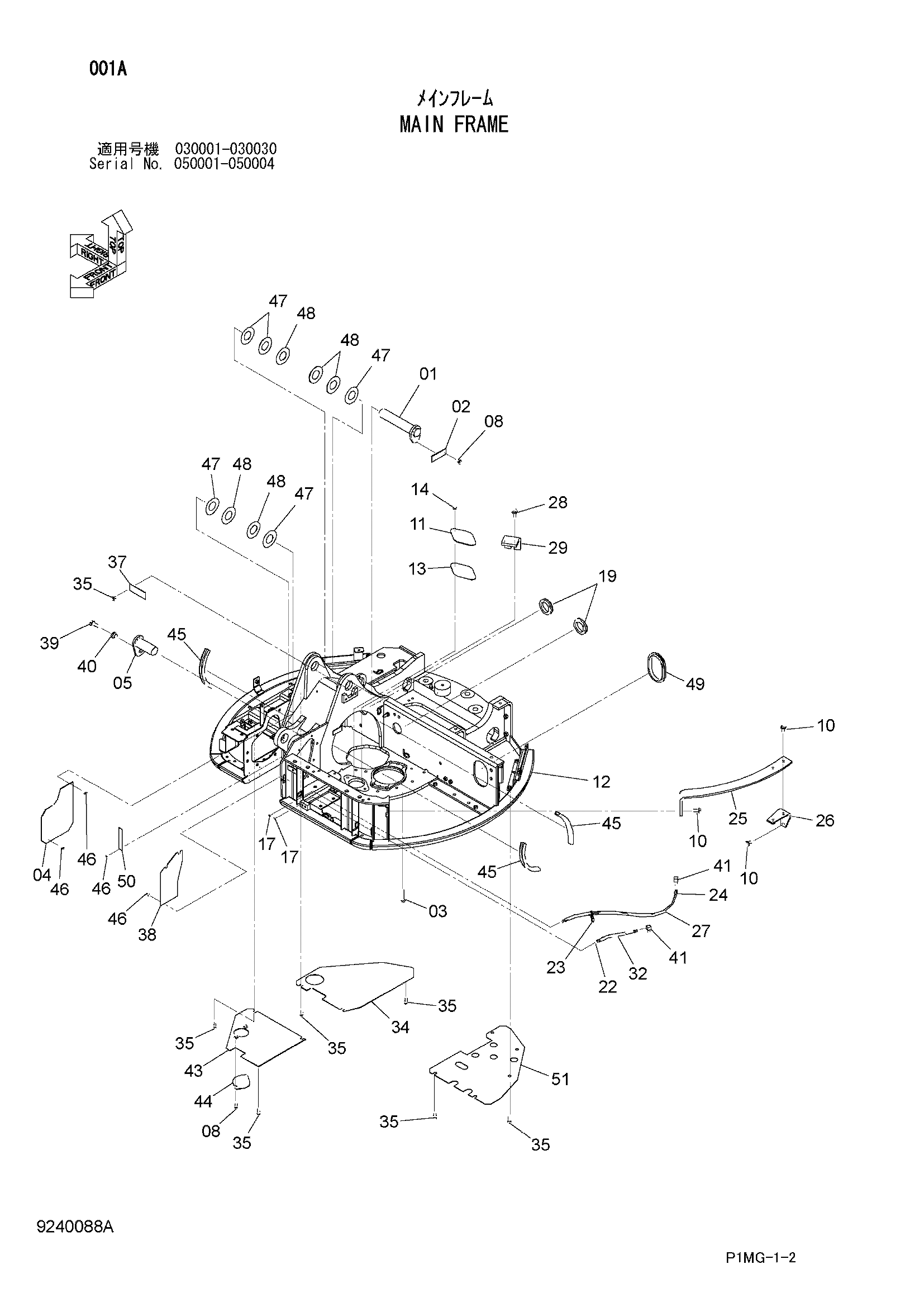

Заводская схема «Основной рама» для HITACHI ZX40UR-2D. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	9762614	Палец	1
02	4621281	Пластина	1
03	J921260	Болт	22
04	3102480	Крышка	1
05	9762613	Палец	1
08	J271020	Болт с шайбой	4
08A	J901020	Болт	1
08B	J222010	Шайба	1
10	J271230	Болт с шайбой	6
10A	J901230	Болт	1
10B	J222012	Шайба	1
11	4604209	Крышка	1
12	5010442	Рама основной	1
13	4161735	Манжета	1
14	J271016	Болт с шайбой	2
14A	J901016	Болт	1
14B	J222010	Шайба	1
17	J75481	Пресс-маслёнка	2
19	4201928	Резиновая втулка	2
22	4646044 замена: 4702787	Нейлоновый шланг	1
23	4055311	Ленточный зажим	1
24	4646045	Нейлоновый шланг	1
25	3102481	Пластина	1
26	9762109	Кронштейн	1
27	4428575	Трубка	1
28	J271235	Болт с шайбой	2
28A	J901235	Болт	1
28B	J222012	Шайба	1
29	4626250	Ограничитель	1
32	4327730	Трубка	1
34	4609268	Крышка	1
35	J271025	Болт с шайбой	16
35A	J901025	Болт	1
35B	J222010	Шайба	1
37	4622453	Пластина	1
38	3106703	Крышка	1
39	J901440	Болт	1
40	4339355	Втулка	1
41	4606713	Угловой штуцер	2
43	9764802	Крышка	1
44	4640766	Крышка	1
45	4621781	Резиновая втулка	3
46	J260814	Болт с шайбой	8
46A	J900814	Болт	1
46B	A590108	Плоская шайба	1
47	4353803	Регулировочная шайба 0.5mm	5
48	4374458	Упорная пластина 1.0mm	5
49	4626998	Резиновая втулка	1
50	4645981	Крышка	1
51	2051460	Крышка	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZX40UR-2D и серийный номер машины. Это снижает риск заказа детали другого исполнения.
