Гидроцилиндр стрелы — HITACHI ZX40UR-2D

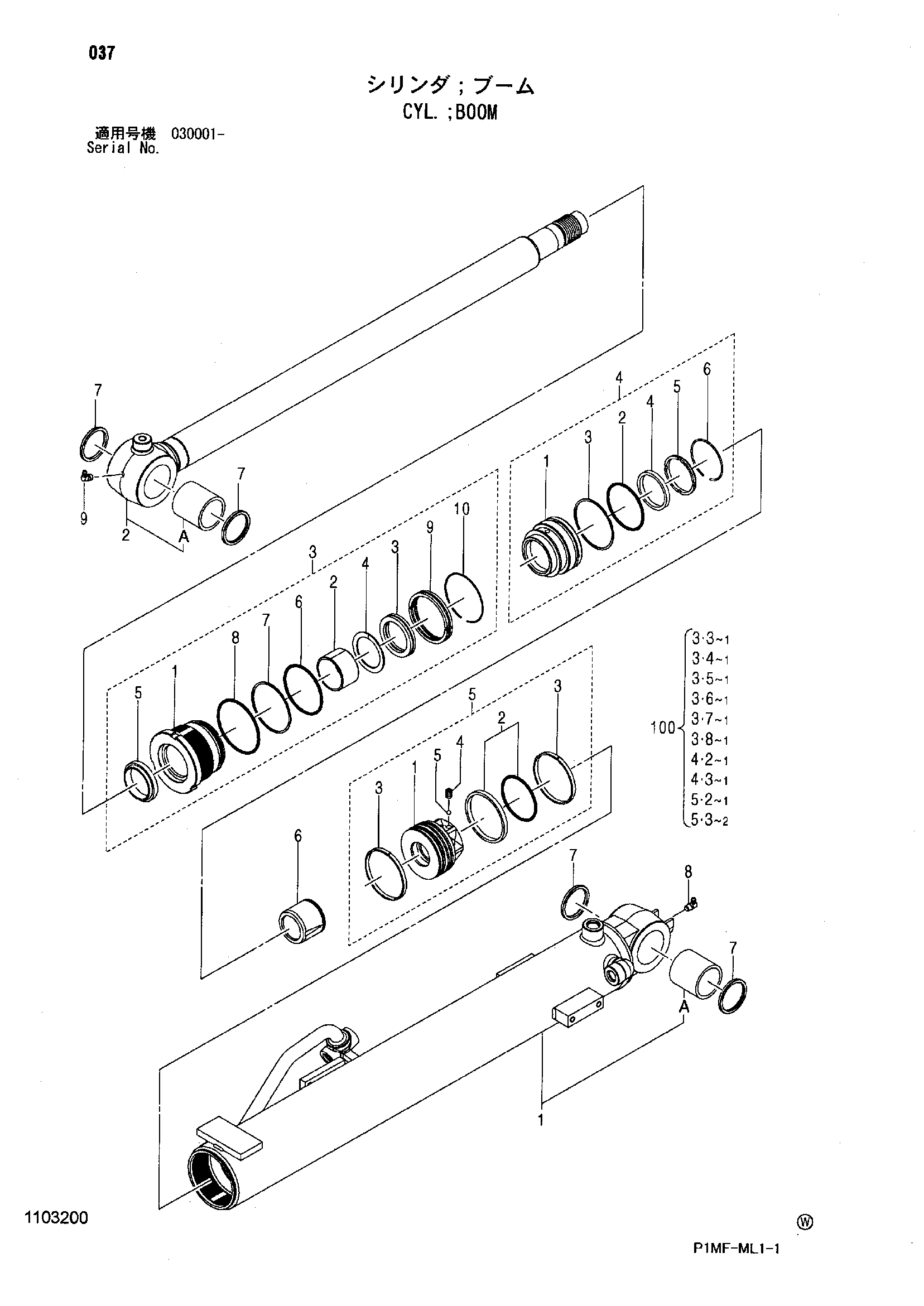

Заводская схема «Гидроцилиндр стрелы» для HITACHI ZX40UR-2D. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4651928 | Гидроцилиндр стрелы | 1 | |
| 1 | 1103201 | Труба гидроцилиндра | 1 |
| 1A | 4353819 | Втулка | 1 |
| 2 | 0992502 | Шток поршня | 1 |
| 2A | 4353819 | Втулка | 1 |
| 3 | 0797403 | Головка гидроцилиндра в сборе | 1 |
| 3-1 | 0654203 | Головка гидроцилиндра | 1 |
| 3-2 | 0479203 | Втулка | 1 |
| 3-3 | 0654204 | U-образная манжета | 1 |
| 3-4 | 0843503 | Опорное кольцо | 1 |
| 3-5 | 0662802 | Грязесъёмное кольцо | 1 |
| 3-6 | 0654206 | Уплотнительное кольцо | 1 |
| 3-7 | 0478707 | Опорное кольцо | 1 |
| 3-8 | 0478708 | Уплотнительное кольцо | 1 |
| 3-9 | 0478709 | Разъём | 1 |
| 3-10 | 0478710 | Ограничитель | 1 |
| 4 | 0797404 | Фиксатор в сборе | 1 |
| 4-1 | 0654207 | Фиксатор | 1 |
| 4-2 | 0654208 | Уплотнительное кольцо | 1 |
| 4-3 | 0478707 | Опорное кольцо | 1 |
| 4-4 | 0495803 | Кольцо амортизатор | 1 |
| 4-5 | 0495804 | Проставка | 1 |
| 4-6 | 0495805 | Ограничитель | 1 |
| 5 | 0992503 | Поршень в сборе | 1 |
| 5-1 | 0992504 | Поршень | 1 |
| 5-2 | 0478718 | Уплотнительное кольцо | 1 |
| 5-3 | 1103202 | Направляющее кольцо | 2 |
| 5-4 | 0742415 | Установочный винт | 1 |
| 5-5 | 0992505 | Стальной шарик | 1 |
| 6 | 0992506 | Амортизирующий подшипник | 1 |
| 7 | 0478722 | Пылезащитное уплотнение | 4 |
| 8 | 0481204 | Пресс-маслёнка | 1 |
| 9 | 0429921 | Пресс-маслёнка | 1 |
| 100 | 4652376 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX40UR-2D и серийный номер машины. Это снижает риск заказа детали другого исполнения.
