Пилотные гидролинии (3 порты) — HITACHI ZX40UR-2D

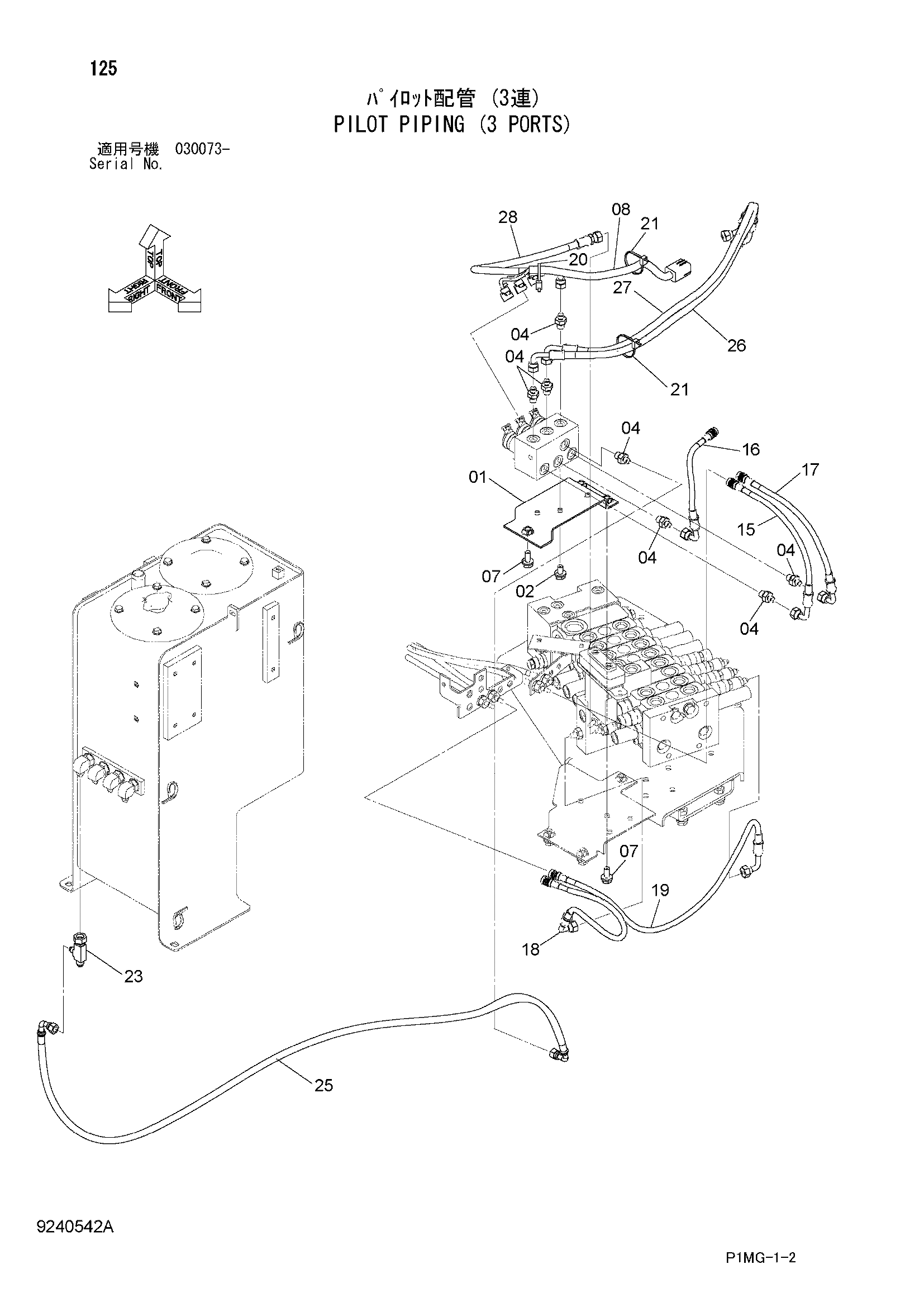

Заводская схема «Пилотные гидролинии (3 порты)» для HITACHI ZX40UR-2D. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 9762733 | Кронштейн | 1 |
| 02 | J271020 | Болт с шайбой | 2 |
| 02A | J901020 | Болт | 1 |
| 02B | J222010 | Шайба | 1 |
| 04 | A852122 | Адаптер | 7 |
| 04A | 957366 | Уплотнительное кольцо | 1 |
| 07 | J271025 | Болт с шайбой | 3 |
| 07A | J901025 | Болт | 1 |
| 07B | J222010 | Шайба | 1 |
| 08 | 3102666 | Жгут проводов | 1 |
| 15 | 4645798 | Шланг | 1 |
| 16 | 4645799 | Шланг | 1 |
| 17 | 4645800 | Шланг (J3, 33) | 1 |
| 18 | 4645875 | Шланг (6A, 36) | 1 |
| 19 | 4645876 | Шланг (7B, 37) | 1 |
| 20 | 4055311 | Ленточный зажим | 1 |
| 21 | 4055312 | Ленточный зажим | 2 |
| 23 | 4425484 | Соединительный штуцер | 1 |
| 25 | 4660854 замена: 4669006 | Шланг (JT) | 1 |
| 25 | 4669006 | Пластиковый шланг (JT) | 1 |
| 26 | 4645883 замена: 4669009 | Шланг (1, 6B) | 1 |
| 26 | 4669009 | Пластиковый шланг (1, 6B) | 1 |
| 27 | 4645884 замена: 4668381 | Шланг (2, 5B) | 1 |
| 27 | 4668381 | Пластиковый шланг (2, 5B) | 1 |
| 28 | 4645885 замена: 4669257 | Шланг (3, 7A) | 1 |
| 28 | 4669257 | Пластиковый шланг (3, 7A) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX40UR-2D и серийный номер машины. Это снижает риск заказа детали другого исполнения.
