Кабина — HITACHI ZX40UR-2

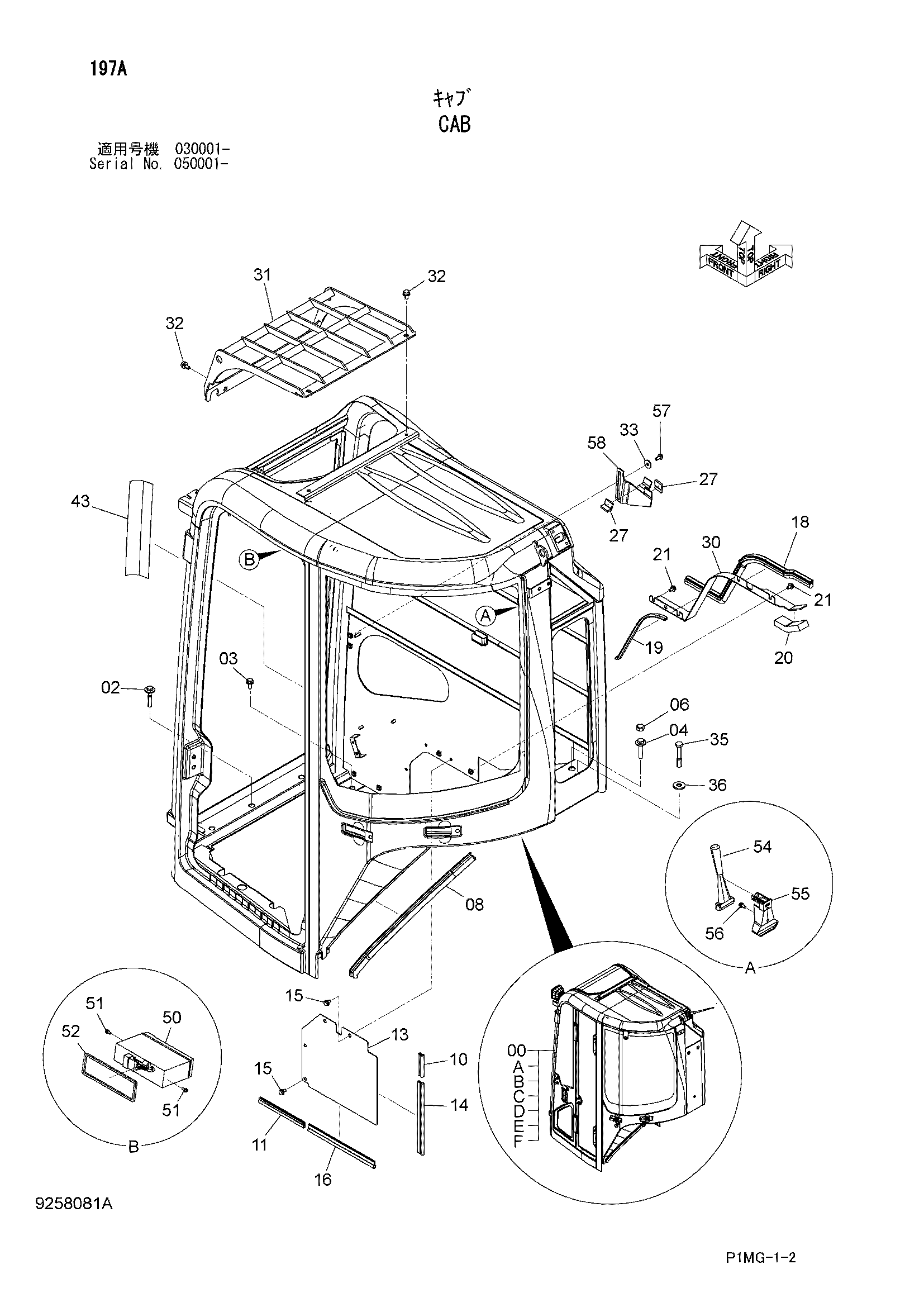

Заводская схема «Кабина» для HITACHI ZX40UR-2. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	4650177	Кабина	1
02	J281065	Болт с шайбой	3
02A	J901065	Болт	1
02B	4486055	Шайба	1
03	J271025	Болт с шайбой	3
03A	J901025	Болт	1
03B	J222010	Шайба	1
04	J281260	Болт с шайбой	2
04A	J901260	Болт	1
04B	4249324	Шайба	1
06	4642322	Колпачок	2
08	4635279	Уплотнитель	1
10	4435832	Резиновое уплотнение	1
11	4461292	Уплотнитель	1
13	3106509	Пластина	1
14	4409660	Резиновое уплотнение	1
15	J260816	Болт с шайбой	4
15A	J900816	Болт	1
15B	A590108	Плоская шайба	1
16	4637522	Резиновое уплотнение	1
18	4644181	Уплотнитель	1
19	4448762	Амортизатор	1
20	4644202	Резиновая прокладка	1
21	J260816	Болт с шайбой	4
21A	J900816	Болт	1
21B	A590108	Плоская шайба	1
27	4648048	Резиновая прокладка	2
30	8103846	Крышка	1
31	7049466	Защитный кожух	1
32	J271020	Болт с шайбой	5
32A	J901020	Болт	1
32B	J222010	Шайба	1
33	4338215	Шайба	2
35	J921280	Болт	3
36	4183252	Шайба	3
43	4632343	Сиденье	1
50	4629312	Радио (AM, FM)	1
51	J680512	Винт с шайбой	4
52	4674242	Резиновая прокладка	1
54	4362700	Молоток	1
55	2038764	Кронштейн	1
56	J680512	Винт с шайбой	2
57	J260820	Болт с шайбой	2
57A	J900820	Болт	1
57B	A590108	Плоская шайба	1
57	J260825	Болт с шайбой	2
57A	J900825	Болт	1
57B	A590108	Плоская шайба	1
58	3107572 замена: 3112020	Держатель	1
58	3112020	Держатель	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZX40UR-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
