Смещаемый стрела детали — HITACHI ZX40UR

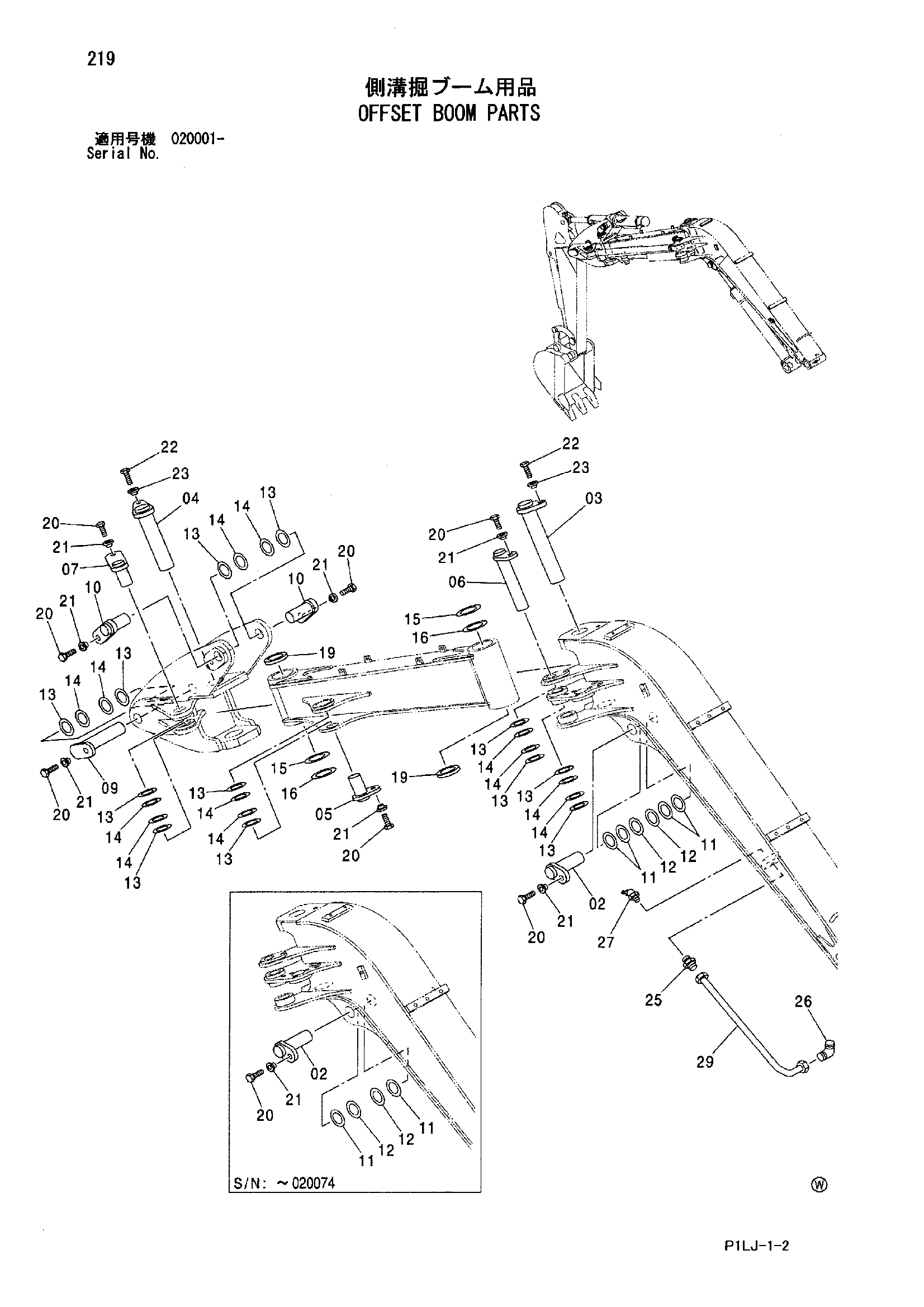

Заводская схема «Смещаемый стрела детали» для HITACHI ZX40UR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 9758150 | Палец | 1 |
| 03 | 9754516 | Палец | 1 |
| 04 | 9754517 | Палец | 1 |
| 05 | 9758156 | Палец | 1 |
| 06 | 9758153 | Палец | 1 |
| 07 | 9758154 | Палец | 1 |
| 09 | 9758151 | Палец | 1 |
| 10 | 9756862 | Палец | 2 |
| 11 | 4355653 | Регулировочная шайба 0.5mm | 2 |
| 11 | 4355653 | Регулировочная шайба 0.5mm | 4 |
| 12 | 4355659 | Регулировочная шайба 0.8mm | 2 |
| 13 | 4377897 | Регулировочная шайба 0.5mm | 12 |
| 14 | 4377898 | Регулировочная шайба 0.8mm | 12 |
| 15 | 4353678 | Регулировочная шайба 0.5mm | 2 |
| 16 | 4353679 | Регулировочная шайба 1.0mm | 2 |
| 19 | 4439116 | Упорная пластина | 2 |
| 20 | J971435 замена: J901435 | Болт | 7 |
| 20 | J901435 | Болт | 7 |
| 21 | 4339355 | Втулка | 7 |
| 22 | J971645 замена: J901645 | Болт | 2 |
| 22 | J901645 | Болт | 2 |
| 23 | 4339356 | Втулка | 2 |
| 25 | 4130168 | Штуцер трубки | 1 |
| 26 | 4130174 | Штуцер трубки | 1 |
| 27 | J75581 | Пресс-маслёнка | 1 |
| 29 | 4477569 | Трубка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX40UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
