Кабина (2) — HITACHI ZX40UR

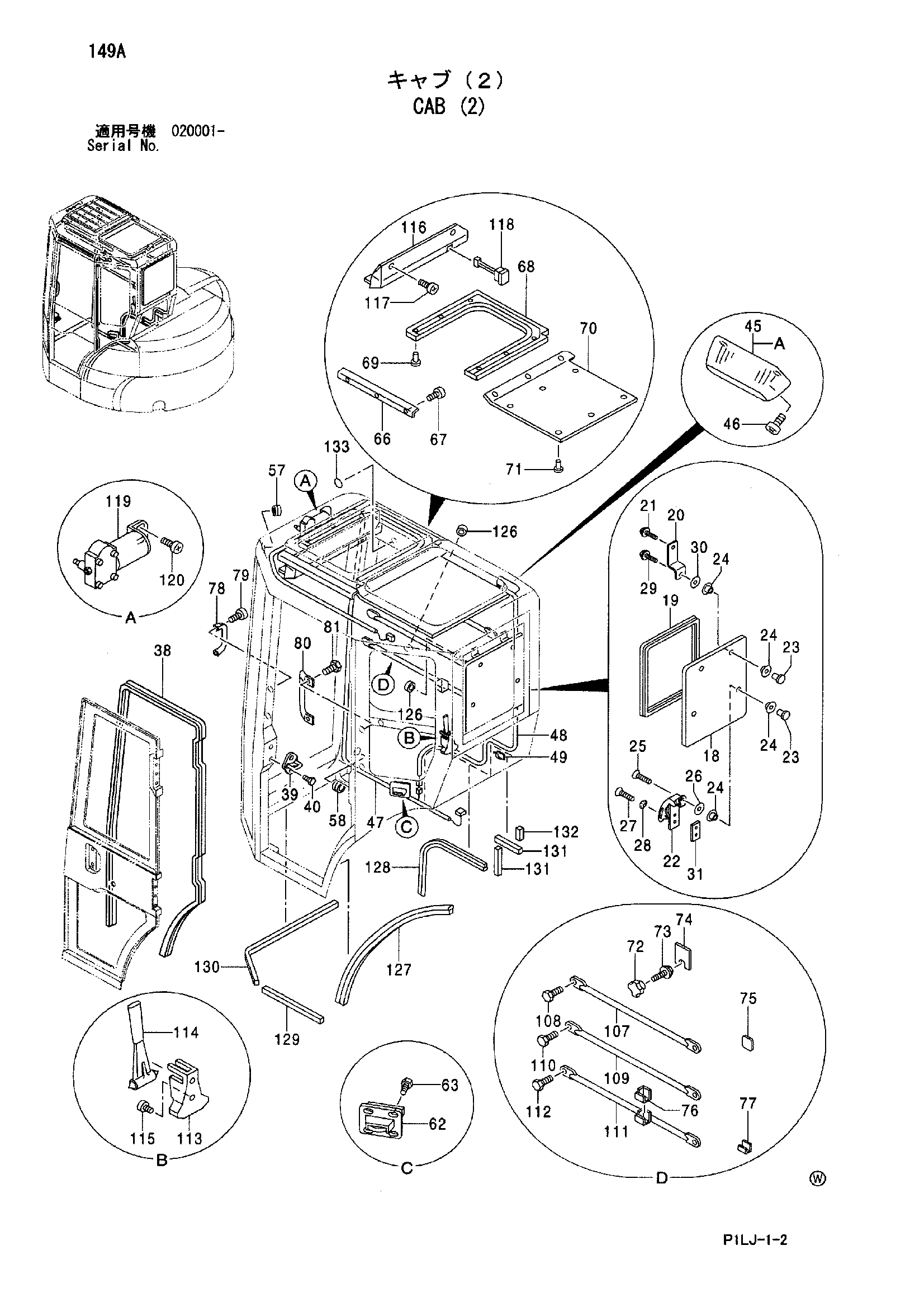

Заводская схема «Кабина (2)» для HITACHI ZX40UR. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
18	4436338	Стекло	1
19	4436339	Уплотнительная окантовка	1
20	4424675	Пружина	2
21	4383697	Болт	2
22	4347060	Замок	2
23	4424676	Фиксатор	4
24	4347062	Амортизатор	8
25	4424750	Винт	2
26	4424751	Шайба	2
27	4380958	Винт	4
28	4424752	Шайба	4
29	4424753	Болт	2
30	4436206	Шайба	2
31	4424677	Сиденье	2
38	4347022	Уплотнитель	1
39	4347035	Ответная планка	1
40	4424758	Болт	2
45	4347064	Плафон кабины	1
45A	4460368	Лампа	1
46	4436346	Винт	2
47	4436347	Жгут проводов	1
48	4436348	Жгут проводов	1
49	4347049	Зажим	6
57	4436351	Резиновая втулка	1
58	4436351	Резиновая втулка	1
62	4347034	Защёлка	1
63	4424770	Болт	4
66	4436353	Уплотнительная окантовка	1
67	4383700	Винт	3
68	4436354	Крышка	1
69	4424723	Заклёпка	6
70	4436355	Крышка	1
71	4424723	Заклёпка	6
72	4436356	Рукоятка	1
73	4436357	Амортизатор	1
74	4436358	Амортизатор	1
75	4436359	Амортизатор	1
76	4436360	Амортизатор	1
77	4436361	Амортизатор	1
78	4348027	Рукоятка	1
79	4380957	Винт	2
80	4436430	Рукоятка	1
81	4424764	Болт	2
107	4436366	Защитный кожух	1
108	4424770	Болт	2
109	4436367	Защитный кожух	1
110	4424770	Болт	2
111	4436368	Защитный кожух	1
112	4424770	Болт	2
113	2038764	Кронштейн	1
114	4362700	Молоток	1
115	4424771	Винт	2
116	4436369	Крышка	1
117	4426211	Скерв	4
118	4424743	Свитх	1
119	4436370	Гидромотор	1
120	4436371	Винт	2
126	4436374	Резиновая втулка	2
127	4436375	Уплотнительная окантовка	1
128	4436376	Уплотнительная окантовка	1
129	4436377	Уплотнение	1
130	4436378	Уплотнение	1
131	4436379	Уплотнение	2
132	4436380	Уплотнение	1
133	4385898	Уплотнение	4

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZX40UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
