Пилотные гидролинии (3-2)(джис-тйпе)(навес) — HITACHI ZX40UR

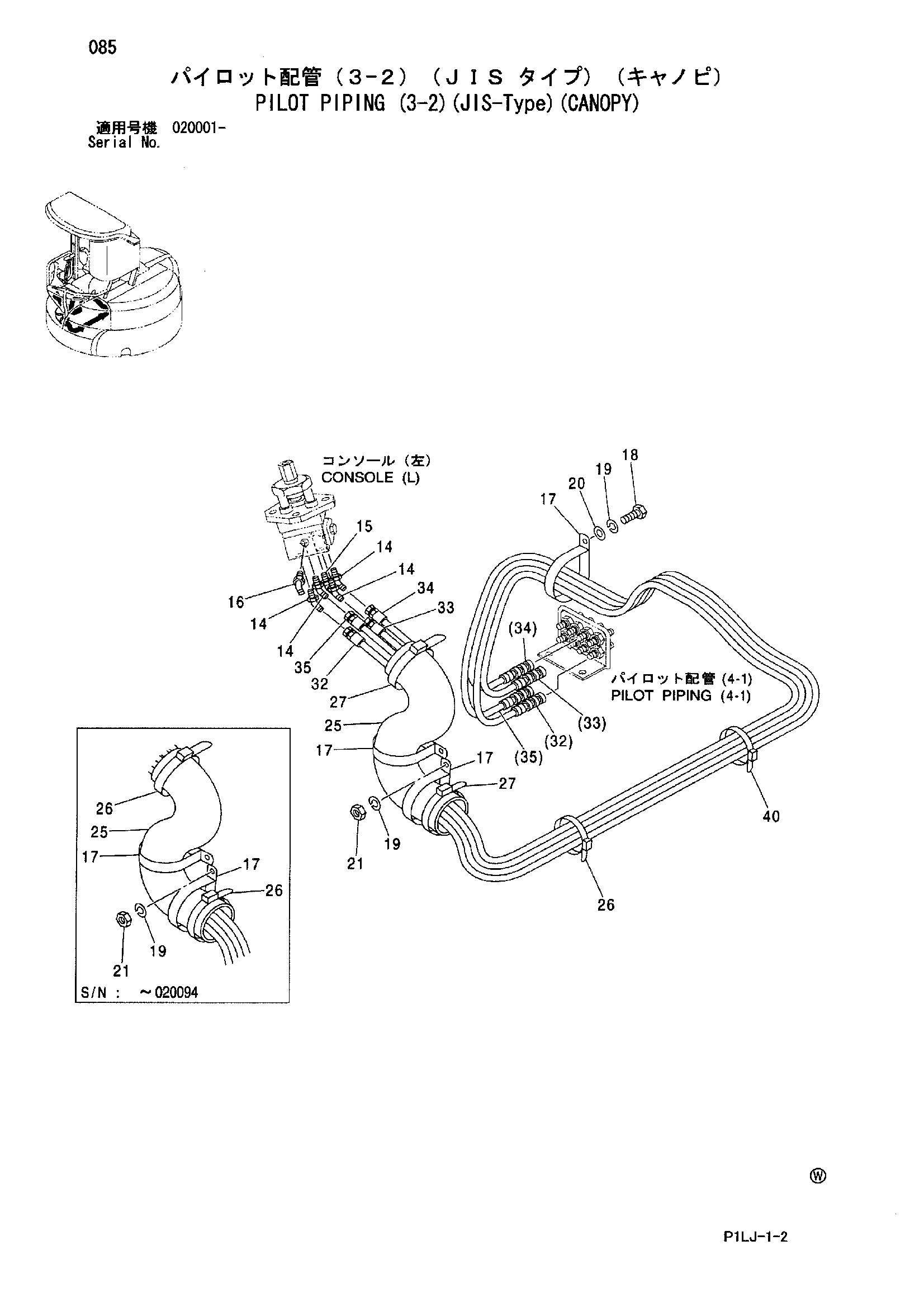

Заводская схема «Пилотные гидролинии (3-2)(джис-тйпе)(навес)» для HITACHI ZX40UR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 14 | 4108100 | Угловой штуцер | 4 |
| 14A | 957366 | Уплотнительное кольцо | 1 |
| 15 | 4423863 | Угловой штуцер | 1 |
| 15A | 957366 | Уплотнительное кольцо | 1 |
| 16 | 4434981 | Угловой штуцер | 1 |
| 16A | 957366 | Уплотнительное кольцо | 1 |
| 17 | 4190291 | Зажим | 3 |
| 18 | J970816 замена: J900816 | Болт | 1 |
| 18 | J900816 | Болт | 1 |
| 19 | J252108 замена: A590908 | Пружинная шайба | 2 |
| 19 | A590908 | Пружинная шайба | 2 |
| 20 | J253108 замена: A590108 | Плоская шайба | 1 |
| 20 | A590108 | Плоская шайба | 1 |
| 21 | J231108 замена: M500807 | Гайка | 1 |
| 21 | M500807 | Гайка | 1 |
| 25 | 4475439 | Защитный кожух | 1 |
| 26 | 4055312 | Ленточный зажим | 3 |
| 26 | 4055312 | Ленточный зажим | 1 |
| 27 | 4055311 | Ленточный зажим | 2 |
| 32 | 4481778 | Шланг (L1, L3) | 1 |
| 33 | 4481779 | Шланг (L2, L4) | 1 |
| 34 | 4481780 | Шланг (L3, L1) | 1 |
| 35 | 4481781 | Шланг (L4, L2) | 1 |
| 40 | 4055311 | Ленточный зажим | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX40UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
