Рама — HITACHI ZX40UR

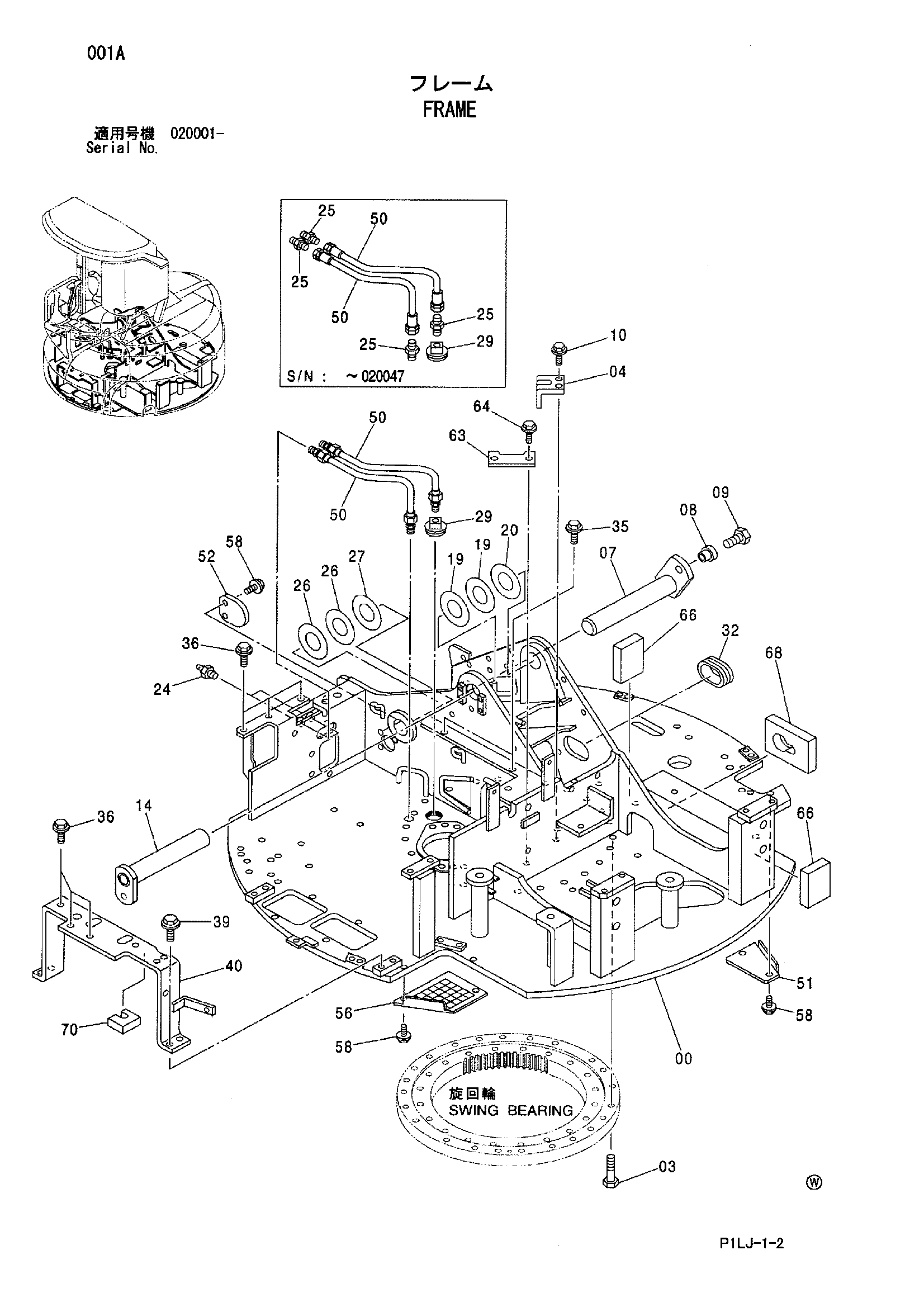

Заводская схема «Рама» для HITACHI ZX40UR. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	5008346	Рама основной	1
03	J981260 замена: J921260	Болт	24
03	J921260	Болт	24
04	4435101	Ограничитель	1
07	9753619	Палец	1
08	4339355	Втулка	1
09	J971435 замена: J901435	Болт	1
09	J901435	Болт	1
10	J041230	Болт с шайбой	2
10	J271230 замена: J901230	Болт с шайбой	2
10	J271230 замена: J222012	Болт с шайбой	2
14	9753618	Палец	1
19	4353803	Регулировочная шайба 0.5mm	4
20	4355599	Регулировочная шайба 0.8mm	2
24	J75481	Пресс-маслёнка	2
25	4331915	Адаптер	4
26	4484052	Регулировочная шайба 0.5mm	4
27	4484053	Регулировочная шайба 0.8mm	2
29	4310999	Пробка	1
32	4259765	Резиновая втулка	1
35	J051025	Болт с шайбой	2
35	J271025 замена: J901025	Болт с шайбой	2
35	J271025 замена: J222010	Болт с шайбой	2
36	J051035	Болт с шайбой	6
36	J271035 замена: J901035	Болт с шайбой	6
36	J271035 замена: J222010	Болт с шайбой	6
39	J051025	Болт с шайбой	4
39	J271025 замена: J901025	Болт с шайбой	4
39	J271025 замена: J222010	Болт с шайбой	4
40	8087947	Кронштейн	1
50	4435716 замена: 4603035	Пластиковый шланг	2
50	4603035	Нейлоновый шланг	2
51	4435876	Крышка	1
52	4415893	Пластина	1
56	4481225	Крышка	1
58	J090816	Болт с шайбой	6
58	J260816 замена: J900816	Болт с шайбой	6
58	J260816 замена: A590108	Болт с шайбой	6
63	4435699	Крышка	1
64	J090816	Болт с шайбой	2
66	4475391	Резиновая прокладка	2
68	4475280	Резиновая прокладка	1
70	4475394	Резиновая прокладка	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZX40UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
