Рукоять датчик — HITACHI ZX40UR

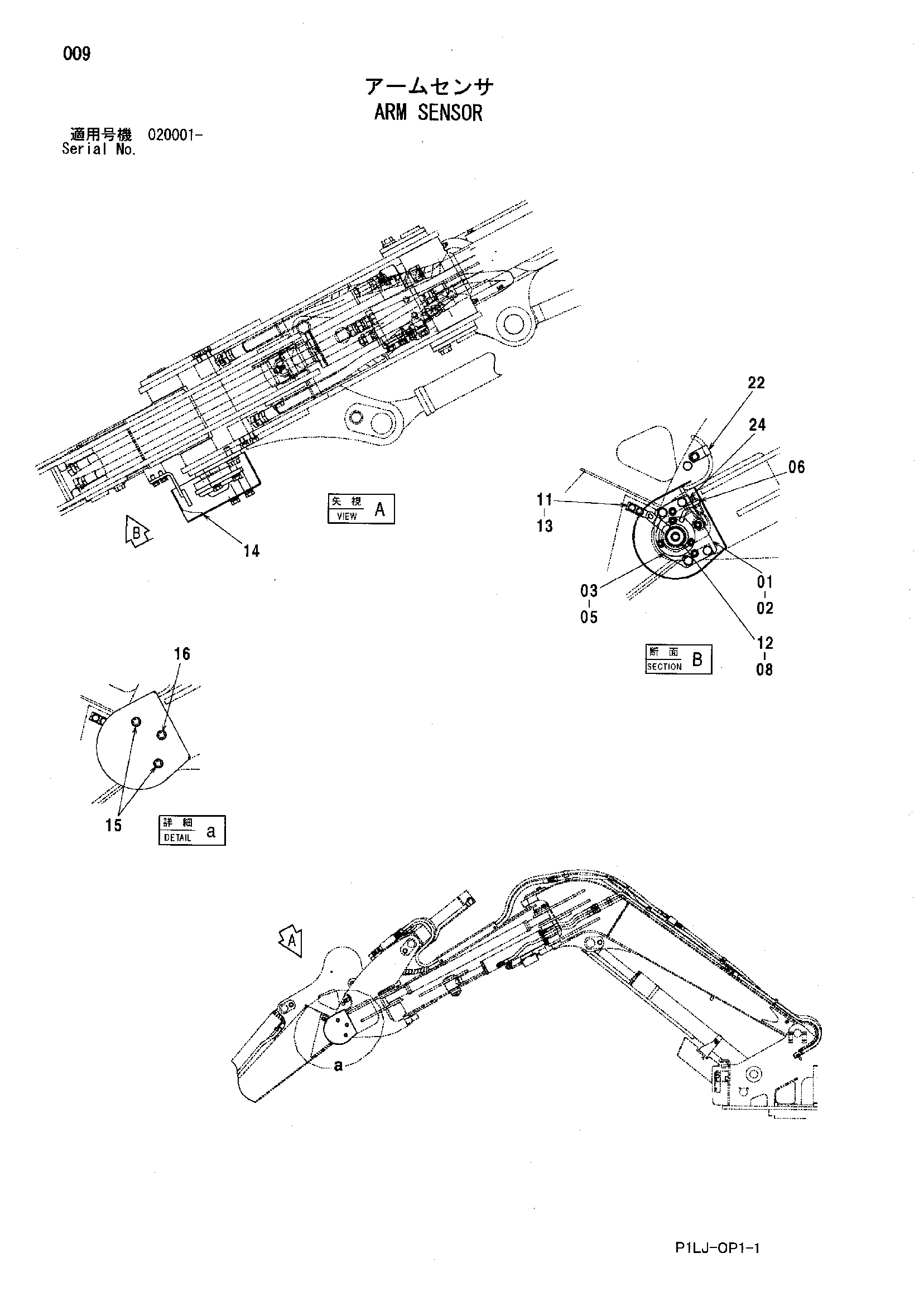

Заводская схема «Рукоять датчик» для HITACHI ZX40UR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8079359 | Сиденье | 1 |
| 02 | J051030 | Болт с шайбой | 4 |
| 02 | J271030 замена: J901030 | Болт с шайбой | 4 |
| 03 | 4451098 | Датчик угла | 1 |
| 05 | J770820 замена: J780820 | Болт с внутренним шестигранником | 3 |
| 05 | J780820 | Болт с внутренним шестигранником | 3 |
| 06 | 4055311 | Ленточный зажим | 3 |
| 08 | M040612 | Установочный винт | 1 |
| 11 | 9751424 | Рычаг | 1 |
| 12 | 9756022 | Рычаг | 1 |
| 13 | J020820 | Болт с шайбой | 2 |
| 13 | J260820 замена: J900820 | Болт с шайбой | 2 |
| 14 | 8092604 | Крышка | 1 |
| 15 | J271055 | Болт с шайбой | 2 |
| 15A | J901055 | Болт | 1 |
| 15B | J222010 | Шайба | 1 |
| 16 | J021060 | Болт с шайбой | 1 |
| 16 | J271060 замена: J901060 | Болт с шайбой | 1 |
| 22 | 4190272 | Зажим | 1 |
| 24 | 4408572 | Кронштейн | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX40UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
