Отвал рычаг (2)(PAT отвал) — HITACHI ZX40UR

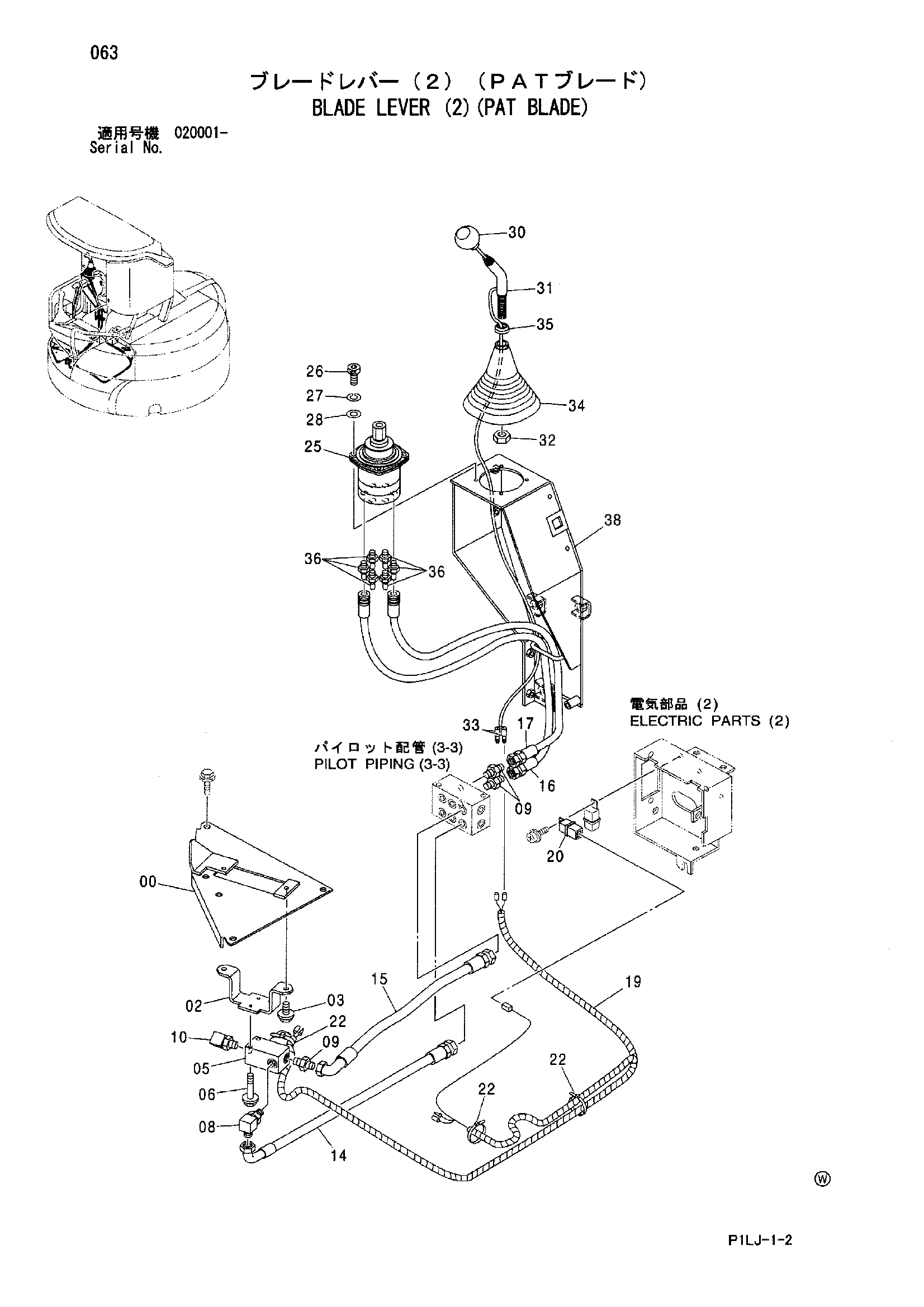

Заводская схема «Отвал рычаг (2)(PAT отвал)» для HITACHI ZX40UR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8091682 | Пластина | 1 |
| 02 | 4600718 | Кронштейн | 1 |
| 03 | J020822 | Болт с шайбой | 2 |
| 03 | J260820 замена: J900820 | Болт с шайбой | 2 |
| 03 | J260820 замена: A590108 | Болт с шайбой | 2 |
| 05 | 4411189 | Электромагнитный клапан | 1 |
| 06 | J020650 | Болт с шайбой | 2 |
| 06 | J260650 замена: J900650 | Болт с шайбой | 2 |
| 06 | J260650 замена: A590106 | Болт с шайбой | 2 |
| 08 | 4434981 | Угловой штуцер | 1 |
| 08A | 957366 | Уплотнительное кольцо | 1 |
| 09 | 4042030 | Адаптер | 5 |
| 09A | 957366 | Уплотнительное кольцо | 1 |
| 10 | 4405673 | Угловой штуцер | 1 |
| 10A | 957366 | Уплотнительное кольцо | 1 |
| 14 | 4601020 | Шланг (PSP) | 1 |
| 15 | 4601021 | Шланг (PST) | 1 |
| 16 | 4601023 | Шланг (BLP) | 1 |
| 17 | 4601024 | Шланг (BLT) | 1 |
| 19 | 3098203 | Жгут проводов | 1 |
| 20 | 4486275 | Реле | 1 |
| 22 | 4055312 | Ленточный зажим | 3 |
| 25 | 4601408 | Пилотный клапан | 1 |
| 26 | J770625 замена: J780625 | Болт с внутренним шестигранником | 4 |
| 26 | J780625 | Болт с внутренним шестигранником | 4 |
| 27 | J252106 замена: A590906 | Пружинная шайба | 4 |
| 27 | A590906 | Пружинная шайба | 4 |
| 28 | J253106 замена: A590106 | Плоская шайба | 4 |
| 28 | A590106 | Плоская шайба | 4 |
| 30 | 4448094 | Рукоятка | 1 |
| 31 | 9759821 | Рычаг | 1 |
| 32 | J231214 замена: J950014 | Гайка | 1 |
| 32 | J950014 | Гайка | 1 |
| 33 | 4313180 | Клемма | 2 |
| 34 | 3069894 | Защитный чехол | 1 |
| 35 | 4264107 | Уплотнение колпачок | 1 |
| 36 | 4405667 | Адаптер | 6 |
| 36A | 957366 | Уплотнительное кольцо | 1 |
| 38 | 7044187 | Стойка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX40UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
