Трубопроводы масляного радиатора (2) — HITACHI ZX40UR

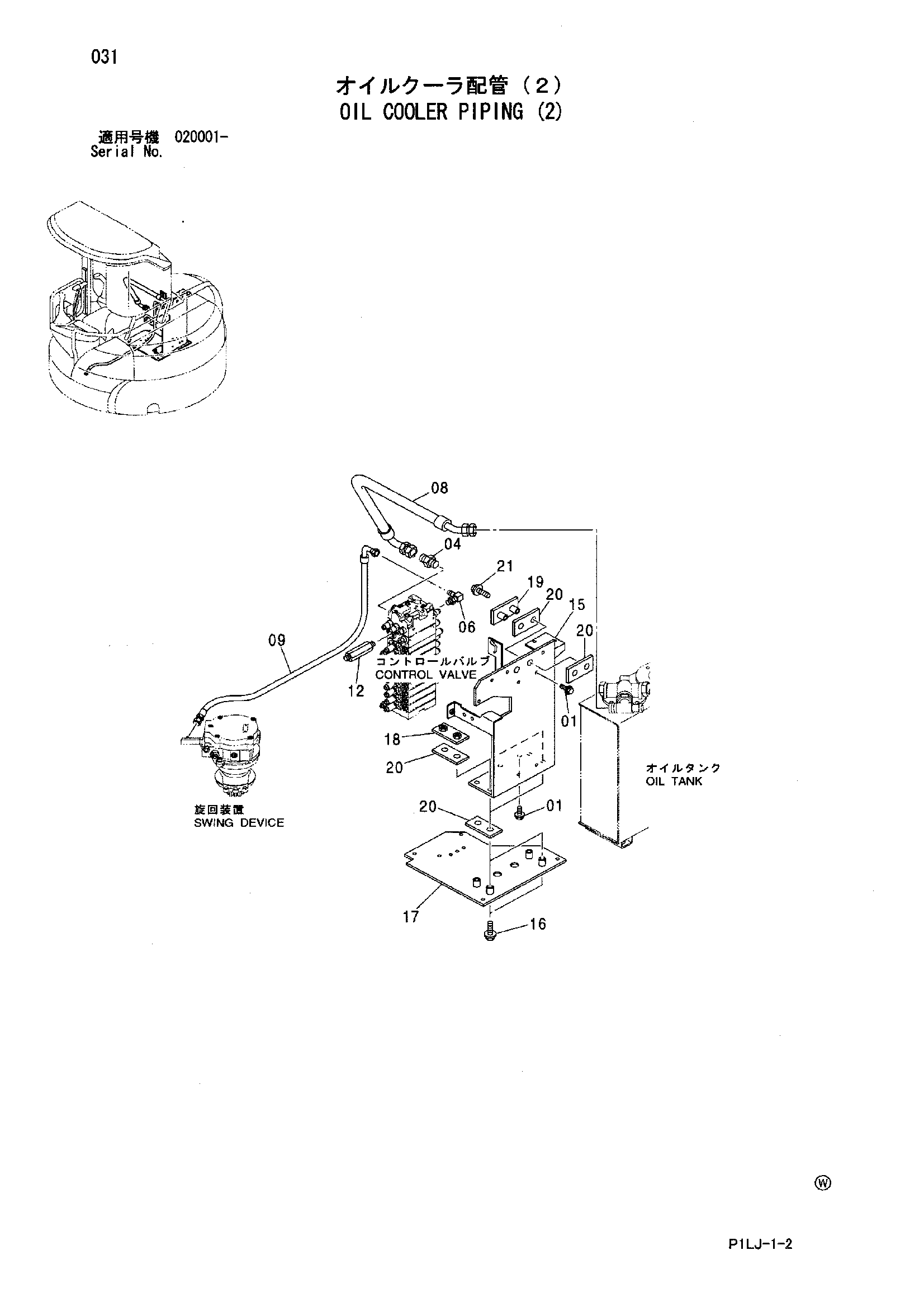

Заводская схема «Трубопроводы масляного радиатора (2)» для HITACHI ZX40UR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | J041025 | Болт с шайбой | 4 |
| 01 | J271025 замена: J901025 | Болт с шайбой | 4 |
| 01 | J271025 замена: J222010 | Болт с шайбой | 4 |
| 04 | 4042034 | Адаптер | 1 |
| 04A | 4506429 | Уплотнительное кольцо | 1 |
| 06 | 4434982 | Угловой штуцер | 1 |
| 06A | 4509180 | Уплотнительное кольцо | 1 |
| 08 | 4475571 | Шланг (T1) | 1 |
| 09 | 4475572 | Шланг (M) | 1 |
| 12 | 4453892 | Адаптер | 1 |
| 12A | 4506424 | Уплотнительное кольцо | 1 |
| 15 | 7042384 | Кронштейн | 1 |
| 16 | J051055 | Болт с шайбой | 4 |
| 16 | J271055 замена: J901055 | Болт с шайбой | 4 |
| 16 | J271055 замена: J222010 | Болт с шайбой | 4 |
| 17 | 8088084 | Пластина | 1 |
| 18 | 9758793 | Пластина | 2 |
| 19 | 9758794 | Пластина | 1 |
| 20 | 4473096 | Резиновая прокладка | 6 |
| 21 | J051045 | Болт с шайбой | 2 |
| 21 | J271045 замена: J901045 | Болт с шайбой | 2 |
| 21 | J271045 замена: J222010 | Болт с шайбой | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX40UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
