Смещаемый стрела — HITACHI ZX40UR

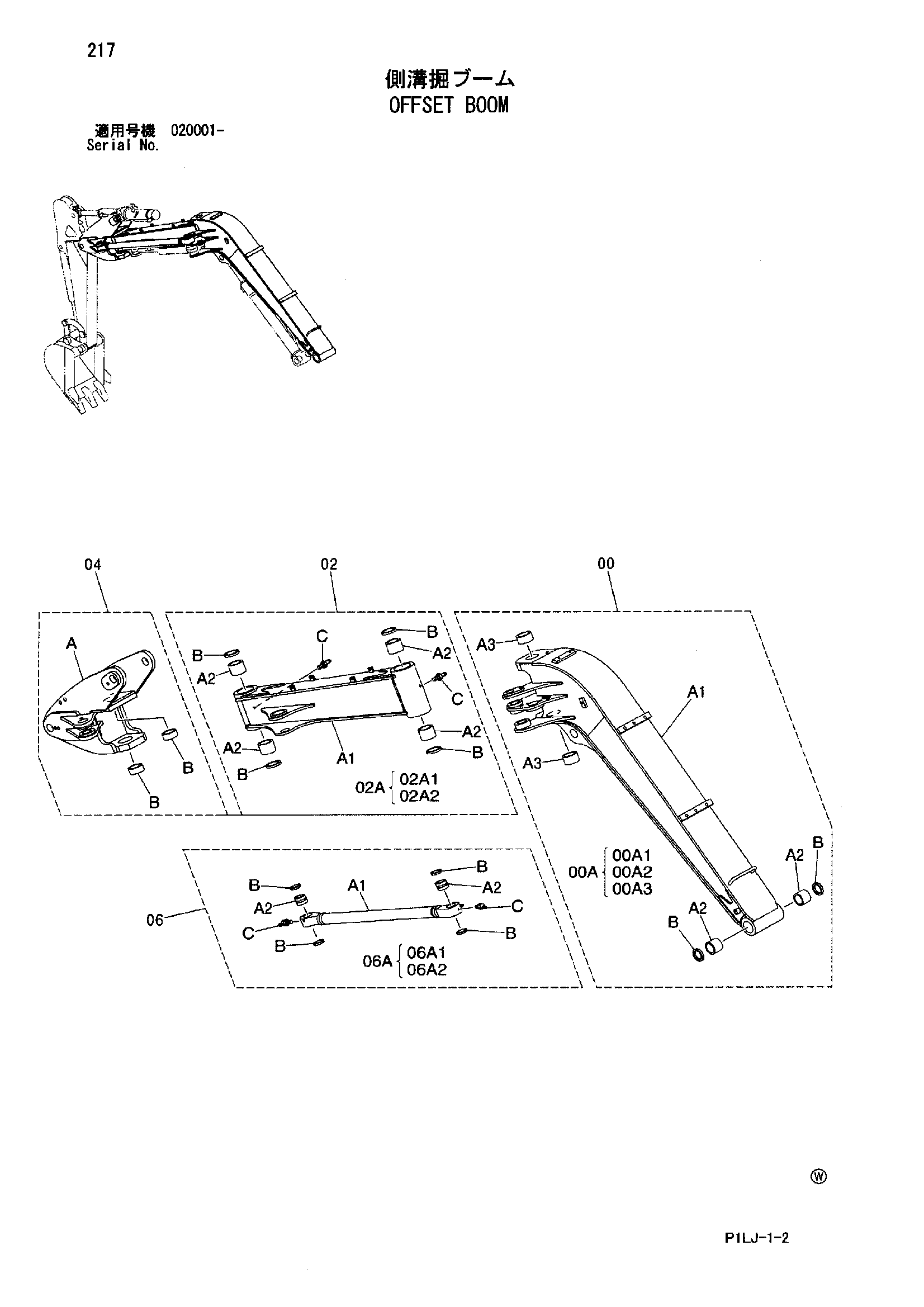

Заводская схема «Смещаемый стрела» для HITACHI ZX40UR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9213647 | Стрела нижний | 1 |
| 00A | 8088029 | Стрела нижний | 1 |
| 00A1 | 5008577 | Стрела нижний | 1 |
| 00A2 | 4353835 | Втулка | 2 |
| 00A3 | 4434543 | Втулка | 2 |
| 00B | 4246939 | Пылезащитное уплотнение | 2 |
| 02 | 9213648 | Стрела верхний | 1 |
| 02A | 8088030 | Стрела верхний | 1 |
| 02A1 | 6019148 | Стрела верхний | 1 |
| 02A2 | 4344898 | Втулка | 4 |
| 02B | 4065687 | Пылезащитное уплотнение | 4 |
| 02C | J75481 | Пресс-маслёнка | 2 |
| 04 | 8088026 | Стойка гидроцилиндр. | 1 |
| 04A | 6019067 | Стойка гидроцилиндр. | 1 |
| 04B | 4434544 | Втулка | 2 |
| 06 | 9213612 | Стойка | 1 |
| 06A | 8088021 | Стойка | 1 |
| 06A1 | 8079471 | Стойка | 1 |
| 06A2 | 4375734 | Втулка | 2 |
| 06B | 4117955 | Пылезащитное уплотнение | 4 |
| 06C | J75581 | Пресс-маслёнка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX40UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
