Ауто-идле (1) — HITACHI ZX40UR

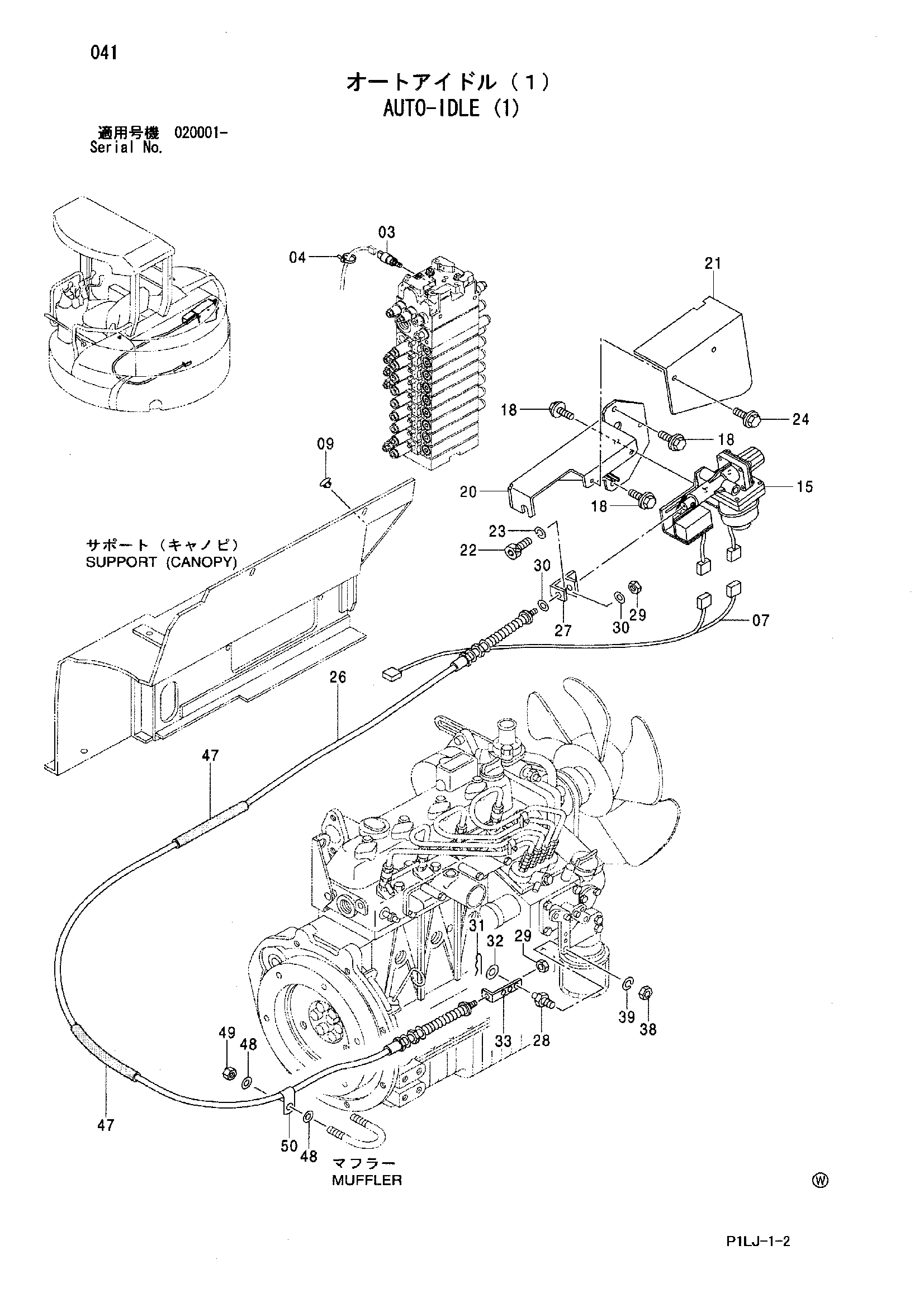

Заводская схема «Ауто-идле (1)» для HITACHI ZX40UR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 03 | 4436535 | Датчик давления | 1 |
| 04 | 4326365 | Ленточный зажим | 1 |
| 07 | 4476030 | Жгут проводов | 1 |
| 09 | 4288579 | Пробка | 2 |
| 15 | 4403545 | Актуатор | 1 |
| 18 | J090820 | Болт с шайбой | 4 |
| 18 | J260820 замена: J900820 | Болт с шайбой | 4 |
| 18 | J260820 замена: A590108 | Болт с шайбой | 4 |
| 20 | 8088304 | Кронштейн | 1 |
| 21 | 3095323 | Крышка | 1 |
| 22 | J770510 замена: J780510 | Болт с внутренним шестигранником | 1 |
| 22 | J780510 | Болт с внутренним шестигранником | 1 |
| 23 | J252105 замена: A590905 | Пружинная шайба | 1 |
| 23 | A590905 | Пружинная шайба | 1 |
| 24 | J090820 | Болт с шайбой | 2 |
| 24 | J260820 замена: J900820 | Болт с шайбой | 2 |
| 24 | J260820 замена: A590108 | Болт с шайбой | 2 |
| 26 | 4434349 | Трос управления | 1 |
| 27 | 9753527 | Кронштейн | 1 |
| 28 | 4407595 | Палец | 1 |
| 29 | J231105 замена: M500504 | Гайка | 2 |
| 29 | M500504 | Гайка | 2 |
| 30 | J253105 замена: A590105 | Плоская шайба | 2 |
| 30 | A590105 | Плоская шайба | 2 |
| 31 | 4022696 | Стопорный палец | 1 |
| 32 | J253106 замена: A590106 | Плоская шайба | 1 |
| 32 | A590106 | Плоская шайба | 1 |
| 33 | 4394308 | Кронштейн | 1 |
| 38 | J231108 замена: M500807 | Гайка | 1 |
| 38 | M500807 | Гайка | 1 |
| 39 | J252108 замена: A590908 | Пружинная шайба | 1 |
| 39 | A590908 | Пружинная шайба | 1 |
| 47 | 4419377 | Резиновая прокладка | 2 |
| 48 | J253108 замена: A590108 | Плоская шайба | 2 |
| 48 | A590108 | Плоская шайба | 2 |
| 49 | J231108 замена: M500807 | Гайка | 1 |
| 49 | M500807 | Гайка | 1 |
| 50 | 4190276 | Зажим | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX40UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
