Рычаг стойка (кабина) — HITACHI ZX40UR

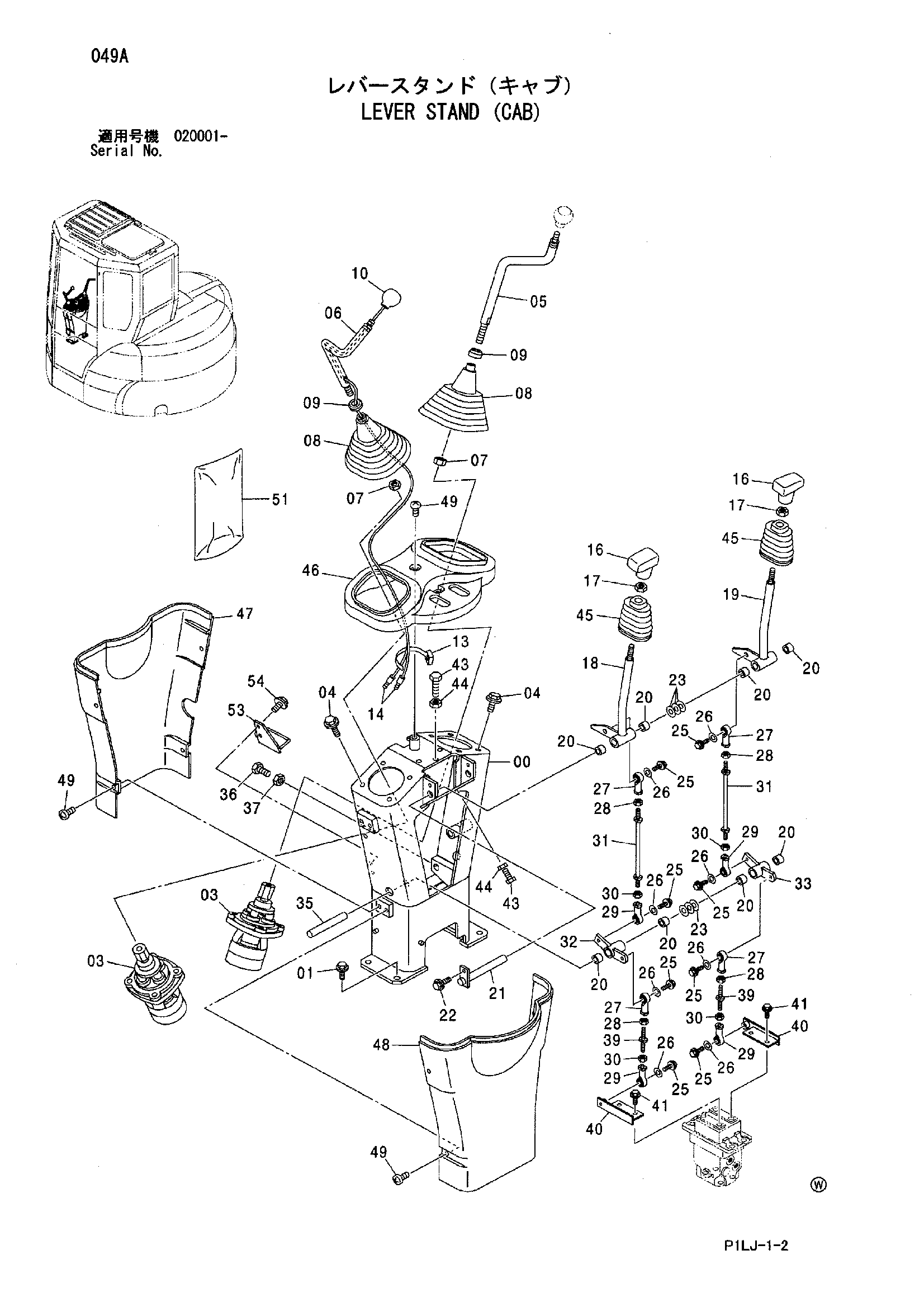

Заводская схема «Рычаг стойка (кабина)» для HITACHI ZX40UR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6021125 | Стойка | 1 |
| 01 | J051025 | Болт с шайбой | 4 |
| 01 | J271025 замена: J901025 | Болт с шайбой | 4 |
| 01 | J271025 замена: J222010 | Болт с шайбой | 4 |
| 03 | 4438717 замена: 4627975 | Пилотный клапан | 2 |
| 03 | 4627975 | Пилотный клапан | 2 |
| 04 | J090820 | Болт с шайбой | 8 |
| 04 | J260820 замена: J900820 | Болт с шайбой | 8 |
| 04 | J260820 замена: A590108 | Болт с шайбой | 8 |
| 05 | 7034890 | Рычаг | 1 |
| 06 | 7034891 | Рычаг | 1 |
| 07 | J231214 замена: J950014 | Гайка | 2 |
| 07 | J950014 | Гайка | 2 |
| 08 | 3069894 | Защитный чехол | 2 |
| 09 | 4264107 | Уплотнение колпачок | 2 |
| 10 | 4340154 | Рукоятка | 1 |
| 13 | 4265540 | Ленточный зажим | 4 |
| 14 | 4313180 | Клемма | 2 |
| 16 | 4417442 | Рукоятка | 2 |
| 17 | 4417423 | Гайка | 2 |
| 18 | 8080842 | Рычаг | 1 |
| 19 | 8080843 | Рычаг | 1 |
| 20 | 4280301 | Втулка | 8 |
| 21 | 9750546 | Палец | 1 |
| 22 | J090614 | Болт с шайбой | 1 |
| 22 | J260612 замена: J900612 | Болт с шайбой | 1 |
| 22 | J260612 замена: A590106 | Болт с шайбой | 1 |
| 23 | 4289754 | Регулировочная шайба 0.5mm | 6 |
| 25 | J090825 | Болт с шайбой | 8 |
| 25 | J260825 замена: J900825 | Болт с шайбой | 8 |
| 25 | J260825 замена: A590108 | Болт с шайбой | 8 |
| 26 | J253108 замена: A590108 | Плоская шайба | 8 |
| 26 | A590108 | Плоская шайба | 8 |
| 27 | 4287796 замена: 4429634 | Концевой шток | 4 |
| 27 | 4429634 | Концевой шток | 4 |
| 28 | J231108 замена: M500807 | Гайка | 4 |
| 28 | M500807 | Гайка | 4 |
| 29 | 4346556 | Концевой шток | 4 |
| 30 | M580008 | Гайка (левый) | 4 |
| 31 | 9759117 | Шток | 2 |
| 32 | 9759123 | Рычаг | 1 |
| 33 | 9759124 | Рычаг | 1 |
| 35 | 4477184 | Палец | 1 |
| 36 | J960825 замена: J900825 | Болт | 1 |
| 36 | J900825 | Болт | 1 |
| 37 | J231108 замена: M500807 | Гайка | 1 |
| 37 | M500807 | Гайка | 1 |
| 39 | 9759116 | Шток | 2 |
| 40 | 9755126 | Кронштейн | 2 |
| 41 | J090816 | Болт с шайбой | 4 |
| 41 | J260816 замена: J900816 | Болт с шайбой | 4 |
| 41 | J260816 замена: A590108 | Болт с шайбой | 4 |
| 43 | 4296152 | Болт | 4 |
| 44 | J231106 замена: M500605 | Гайка | 4 |
| 44 | M500605 | Гайка | 4 |
| 45 | 2042778 | Защитный чехол | 2 |
| 46 | 7035249 | Крышка | 1 |
| 47 | 6017679 | Крышка | 1 |
| 48 | 6017677 | Крышка | 1 |
| 49 | J650614 | Винт | 10 |
| 51 | 4385264 | Крышка | 4 |
| 53 | 9760105 | Направляющая шланг | 1 |
| 54 | J090816 | Болт с шайбой | 2 |
| 54 | J260816 замена: J900816 | Болт с шайбой | 2 |
| 54 | J260816 замена: A590108 | Болт с шайбой | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX40UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
