Основные гидролинии (2) — HITACHI ZX40UR

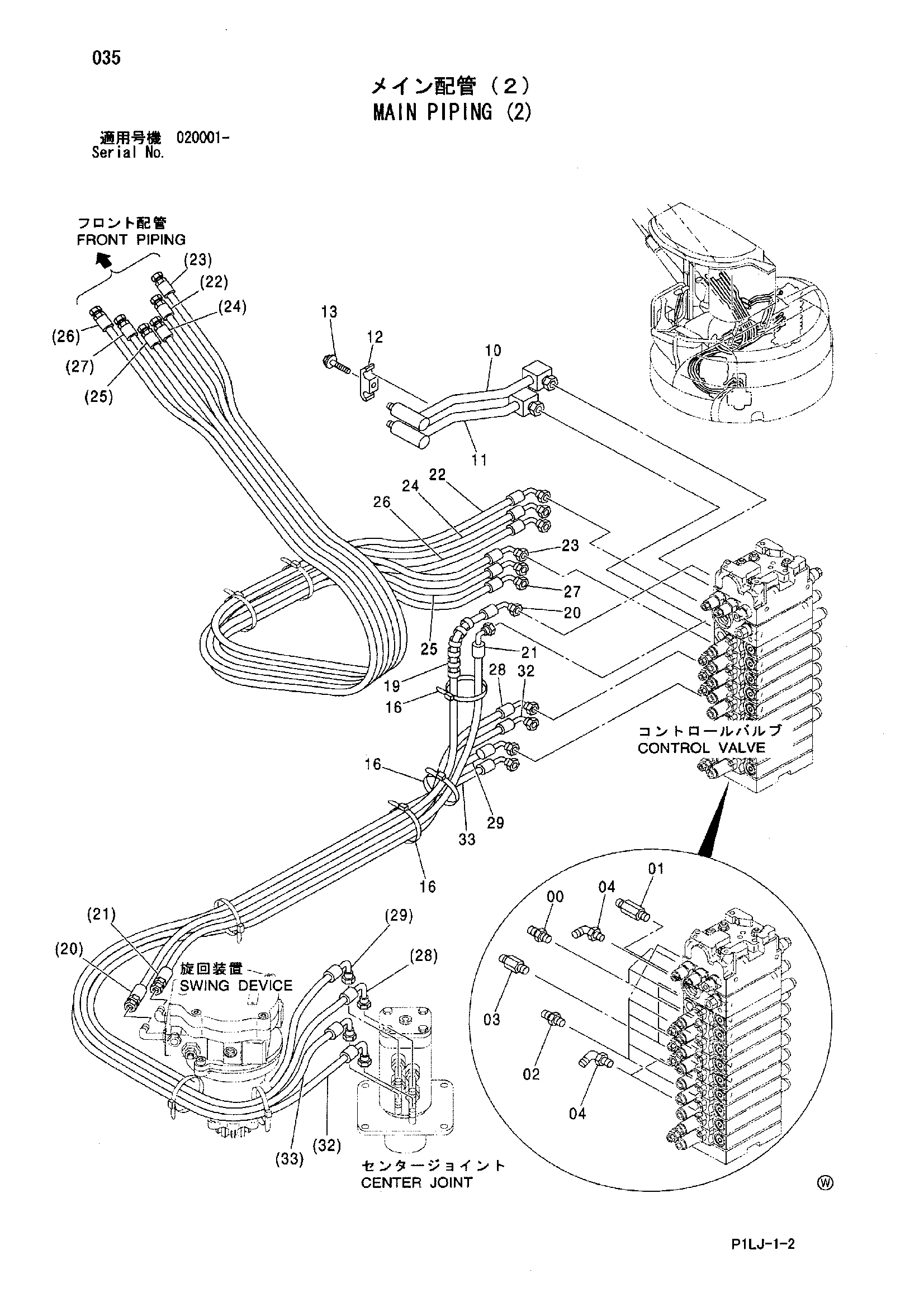

Заводская схема «Основные гидролинии (2)» для HITACHI ZX40UR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4042032 | Адаптер | 3 |
| 00A | 4506418 | Уплотнительное кольцо | 1 |
| 01 | 4408125 | Адаптер | 1 |
| 01A | 4506418 | Уплотнительное кольцо | 1 |
| 02 | 4368204 | Адаптер | 5 |
| 02A | 4506418 | Уплотнительное кольцо | 1 |
| 03 | 4368207 | Адаптер | 4 |
| 03A | 4506418 | Уплотнительное кольцо | 1 |
| 04 | 4434985 | Угловой штуцер | 3 |
| 04A | 4506148 | Уплотнительное кольцо | 1 |
| 10 | 8079618 | Трубка | 1 |
| 11 | 8079619 | Трубка | 1 |
| 12 | 4354753 замена: 4189858 | Хомут трубки | 1 |
| 12 | 4189858 | Хомут трубки | 1 |
| 13 | J051255 | Болт с шайбой | 1 |
| 13 | J271255 замена: J901255 | Болт с шайбой | 1 |
| 13 | J271255 замена: J222012 | Болт с шайбой | 1 |
| 16 | 4055312 | Ленточный зажим | 3 |
| 19 | 4327293 | Защитный кожух | 1 |
| 20 | 4475573 | Шланг (A1) | 1 |
| 21 | 4475574 | Шланг (B1) | 1 |
| 22 | 4475575 | Шланг (2, A3) | 1 |
| 23 | 4475576 | Шланг (1, B3) | 1 |
| 24 | 4475577 | Шланг (3, A4) | 1 |
| 25 | 4475578 | Шланг (4, B4) | 1 |
| 26 | 4475579 | Шланг (6, A5) | 1 |
| 27 | 4475580 | Шланг (5, B5) | 1 |
| 28 | 4475581 | Шланг (A7) | 1 |
| 29 | 4475582 | Шланг (B7) | 1 |
| 32 | 4625639 | Шланг (A8) | 1 |
| 33 | 4625640 | Шланг (B8) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX40UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
