Отвал рычаг (1)(PAT отвал) — HITACHI ZX40UR

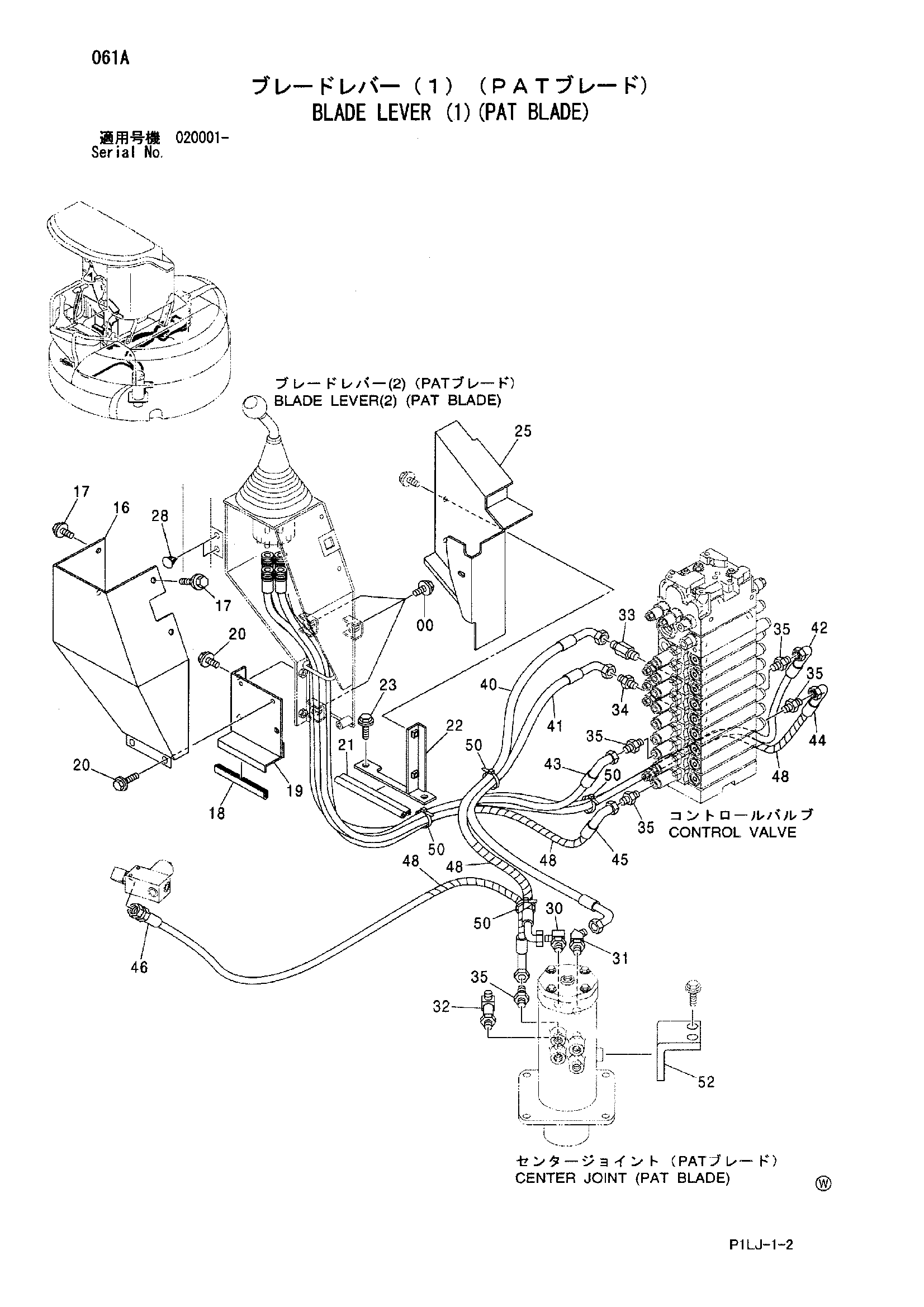

Заводская схема «Отвал рычаг (1)(PAT отвал)» для HITACHI ZX40UR. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	J021025	Болт с шайбой	3
00	J271025 замена: J901025	Болт с шайбой	3
00	J271025 замена: J222010	Болт с шайбой	3
16	2049264	Крышка	1
17	J020820	Болт с шайбой	4
17	J260820 замена: J900820	Болт с шайбой	4
17	J260820 замена: A590108	Болт с шайбой	4
18	4431011	Амортизатор	1
19	9760632	Крышка	1
20	J020820	Болт с шайбой	5
20	J260820 замена: J900820	Болт с шайбой	5
20	J260820 замена: A590108	Болт с шайбой	5
21	4461290	Уплотнитель	1
22	8091715	Кронштейн	1
23	J021025	Болт с шайбой	2
23	J271025 замена: J901025	Болт с шайбой	2
23	J271025 замена: J222010	Болт с шайбой	2
25	7044205	Крышка	1
28	4288579	Пробка	2
30	4434982	Угловой штуцер	1
30A	4509180	Уплотнительное кольцо	1
31	4095133	Угловой штуцер	1
31A	4509180	Уплотнительное кольцо	1
32	4434724	Угловой штуцер	1
32A	4509180	Уплотнительное кольцо	1
33	4368207	Адаптер	1
33A	4506418	Уплотнительное кольцо	1
34	4368204	Адаптер	1
34A	4506418	Уплотнительное кольцо	1
35	4042030	Адаптер	5
35A	957366	Уплотнительное кольцо	1
40	4486972	Шланг (A6)	1
41	4601015	Шланг (B6)	1
42	4601016	Шланг (6A, BL3)	1
43	4601017	Шланг (6B, BL1)	1
44	4601018	Шланг (9A, BL2)	1
45	4601019	Шланг (9B, BL4)	1
46	4601022	Шланг (J)	1
48	4327293	Защитный кожух	4
50	4055312	Ленточный зажим	4
52	4447309	Ограничитель	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZX40UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
