Облицовка (4) — HITACHI ZX40UR

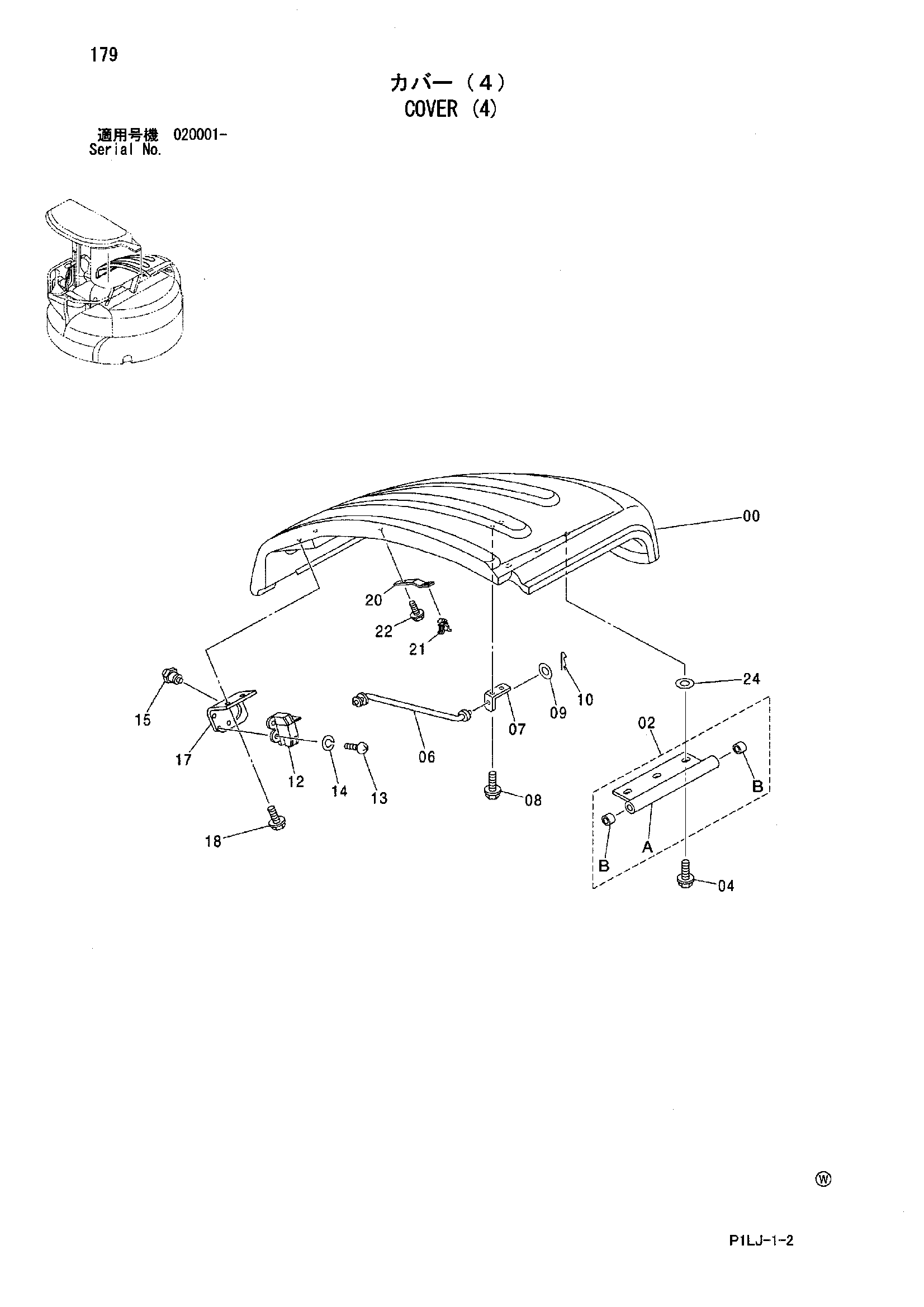

Заводская схема «Облицовка (4)» для HITACHI ZX40UR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 0003247 | Крышка | 1 |
| 02 | 9227119 | Тяга | 1 |
| 02A | 9750926 | Тяга | 1 |
| 02B | 4280297 | Втулка | 2 |
| 04 | J051020 | Болт с шайбой | 3 |
| 04 | J271020 замена: J901020 | Болт с шайбой | 3 |
| 04 | J271020 замена: J222010 | Болт с шайбой | 3 |
| 06 | 9755659 | Стойка | 1 |
| 07 | 4405707 | Кронштейн | 1 |
| 08 | J090816 | Болт с шайбой | 2 |
| 08 | J260816 замена: J900816 | Болт с шайбой | 2 |
| 08 | J260816 замена: A590108 | Болт с шайбой | 2 |
| 09 | J253108 замена: A590108 | Плоская шайба | 1 |
| 09 | A590108 | Плоская шайба | 1 |
| 10 | 4402852 | Стопорный палец | 1 |
| 12 | 4468273 | Замок | 1 |
| 13 | J691612 | Винт | 4 |
| 14 | J252106 замена: A590906 | Пружинная шайба | 4 |
| 14 | A590906 | Пружинная шайба | 4 |
| 15 | 4406122 | Замок | 1 |
| 17 | 8075393 | Кронштейн | 1 |
| 18 | J090816 | Болт с шайбой | 2 |
| 18 | J260816 замена: J900816 | Болт с шайбой | 2 |
| 18 | J260816 замена: A590108 | Болт с шайбой | 2 |
| 20 | 4405111 | Кронштейн | 1 |
| 21 | 4399244 | Держатель | 1 |
| 22 | J090816 | Болт с шайбой | 1 |
| 22 | J260816 замена: J900816 | Болт с шайбой | 1 |
| 22 | J260816 замена: A590108 | Болт с шайбой | 1 |
| 24 | J254010 замена: J222010 | Шайба | 1 |
| 24 | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX40UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
