Топливный бак — HITACHI ZX40UR

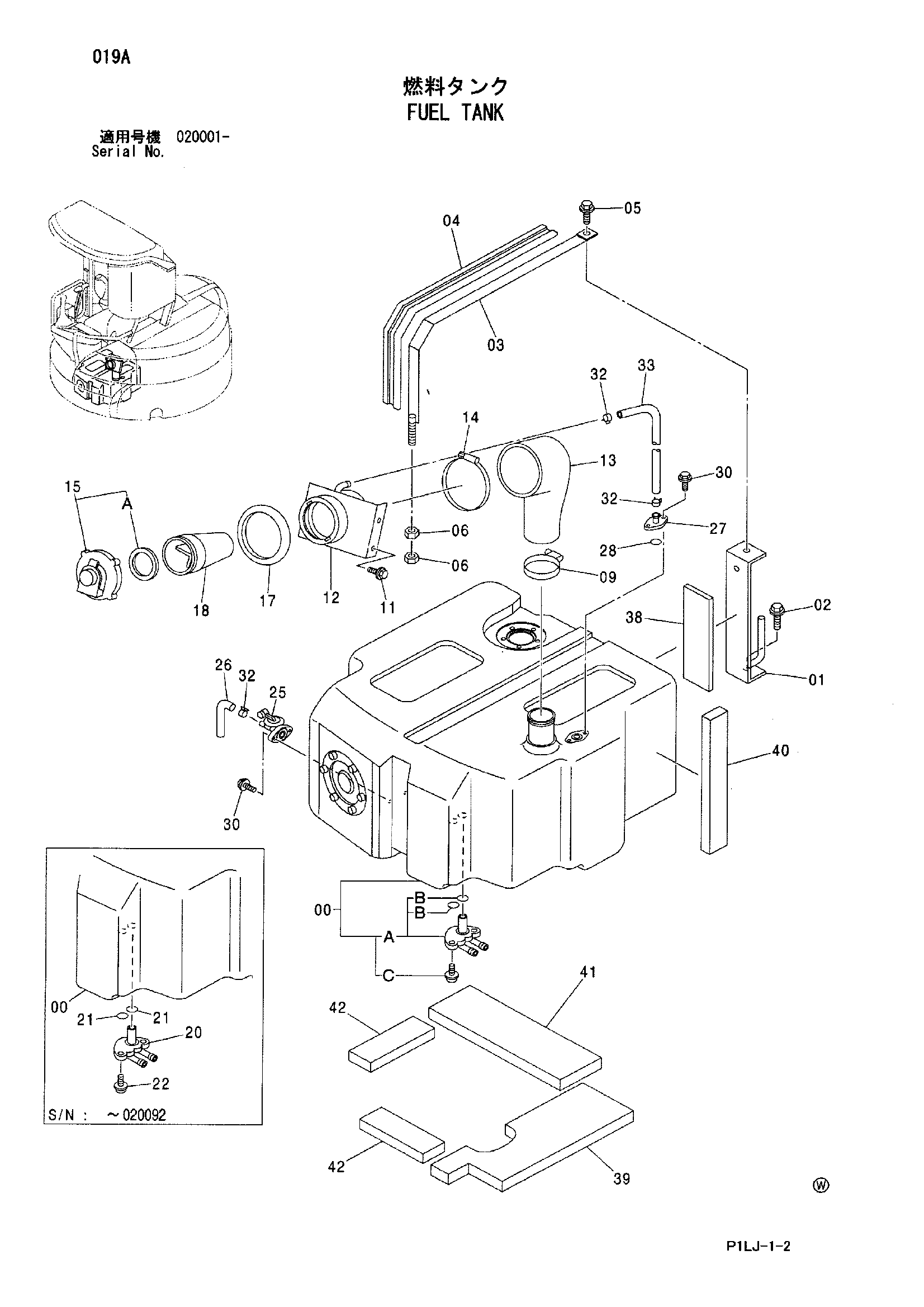

Заводская схема «Топливный бак» для HITACHI ZX40UR. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	4434600	Топливный бак	1
00A	4608250	Сетчатый фильтр	1
00B	954495	Уплотнительное кольцо	2
00C	J680516	Винт с шайбой	3
01	9755081	Кронштейн	1
02	J051020	Болт с шайбой	1
02	J271020 замена: J901020	Болт с шайбой	1
02	J271020 замена: J222010	Болт с шайбой	1
03	9753744	Ремень	1
04	4429226	Резиновая прокладка	1
05	J090820	Болт с шайбой	1
05	J260820 замена: J900820	Болт с шайбой	1
05	J260820 замена: A590108	Болт с шайбой	1
06	J231210 замена: J950010	Гайка	2
06	J950010	Гайка	2
09	4504198	Хомут шланга	1
11	J090820	Болт с шайбой	2
11	J260820 замена: J900820	Болт с шайбой	2
11	J260820 замена: A590108	Болт с шайбой	2
12	8074816	Заливная горловина	1
13	3084552	Топливный шланг	1
14	4503469	Хомут шланга	1
15	4363380	Колпачок	1
15A	4460931	Манжета	1
17	4392120	Защитный чехол	1
18	4279093	Фильтр	1
20	4355689 замена: 4608250	Сетчатый фильтр	1
21	4202987	Уплотнительное кольцо	2
22	J670514 замена: J680516	Винт с шайбой	3
25	4358947	Кран	1
26	4402287	Топливный шланг	1
27	9749754	Фланец	1
28	985100	Уплотнительное кольцо	1
30	J090614	Болт с шайбой	4
30	J260612 замена: J900612	Болт с шайбой	4
30	J260612 замена: A590106	Болт с шайбой	4
32	4351486	Хомут шланга	3
33	4415428	Топливный шланг	1
38	4404057 замена: 4446779	Резиновая прокладка	1
38	4446779	Резиновая прокладка	1
39	4429689	Резиновая прокладка	1
40	4429688	Резиновая прокладка	1
41	4440539	Резиновая прокладка	1
42	4440540	Резиновая прокладка	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZX40UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
