Клапан трубопроводы — HITACHI ZX40UR

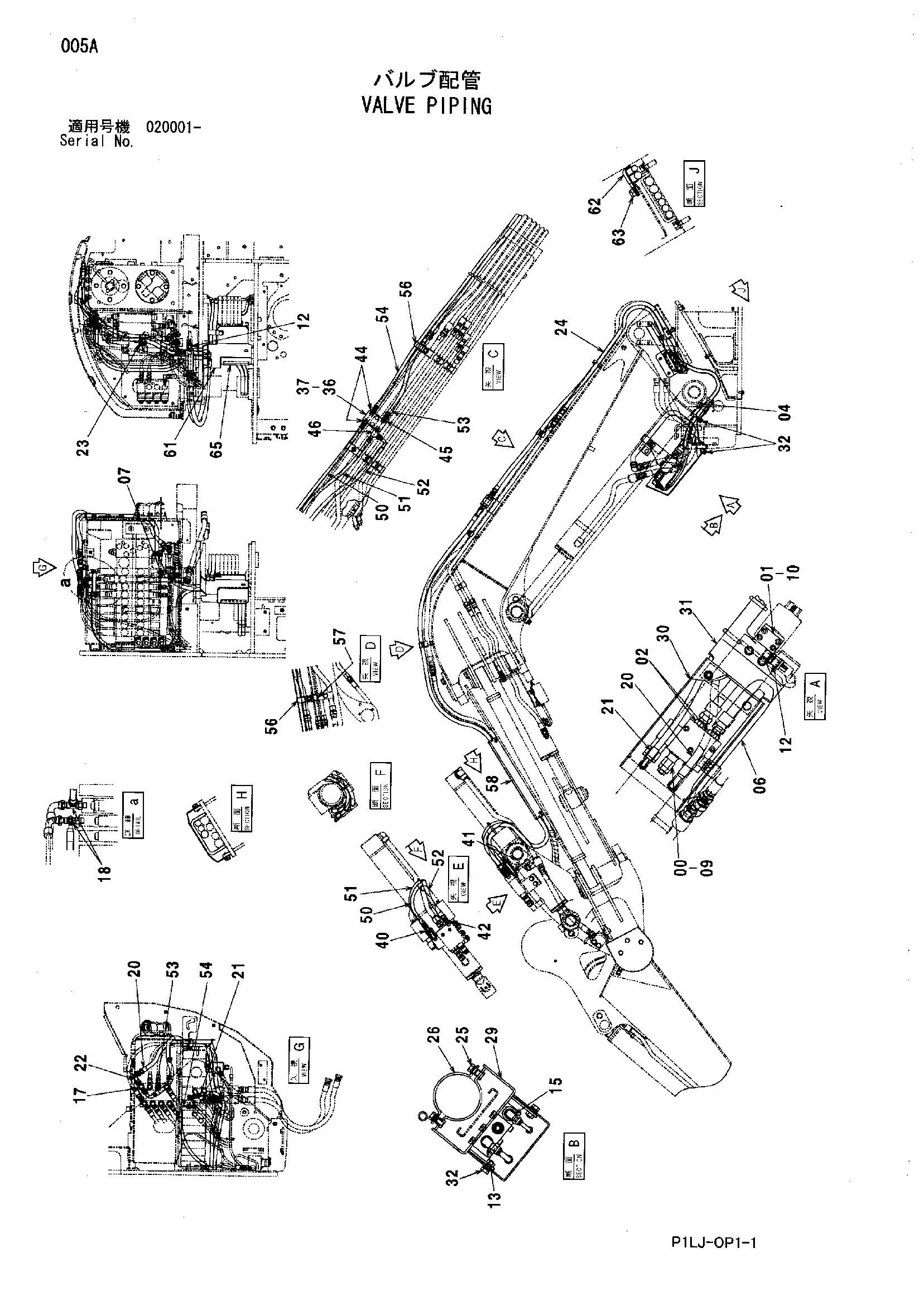

Заводская схема «Клапан трубопроводы» для HITACHI ZX40UR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4604907 | Удерживающий клапан | 1 |
| 01 | 8092614 | Трубка | 1 |
| 02 | 4042032 | Адаптер | 2 |
| 02A | 4506418 | Уплотнительное кольцо | 1 |
| 04 | A811025 | Уплотнительное кольцо | 1 |
| 06 | 8092615 | Трубка | 1 |
| 07 | 8090695 | Трубка | 1 |
| 09 | M340856 | Болт с внутренним шестигранником | 3 |
| 10 | M340850 | Болт с внутренним шестигранником | 4 |
| 12 | 4436271 | Датчик давления | 2 |
| 12A | 4365826 | Уплотнительное кольцо | 1 |
| 13 | 4368216 | Угловой штуцер | 1 |
| 13A | 4509180 | Уплотнительное кольцо | 1 |
| 15 | 4112300 | Угловой штуцер | 1 |
| 15A | 957366 | Уплотнительное кольцо | 1 |
| 17 | 4190268 | Тройник | 1 |
| 17A | 4509180 | Уплотнительное кольцо | 1 |
| 18 | 4406156 | Тройник | 2 |
| 18A | 957366 | Уплотнительное кольцо | 1 |
| 20 | 4604910 | Шланг | 1 |
| 21 | 4604911 | Шланг | 1 |
| 22 | 4368230 | Унион S | 1 |
| 23 | 4055312 | Ленточный зажим | 20 |
| 24 | 4327293 | Защитный кожух | 32 |
| 25 | J271030 | Болт с шайбой | 2 |
| 25A | J901030 | Болт | 1 |
| 25B | J222010 | Шайба | 1 |
| 26 | 4604924 | Хомут | 1 |
| 29 | 8092682 | Хомут | 1 |
| 30 | 3099080 | Крышка | 1 |
| 31 | 8092624 | Кронштейн | 1 |
| 32 | J021025 | Болт с шайбой | 6 |
| 32 | J271025 замена: J901025 | Болт с шайбой | 6 |
| 36 | 4475792 | Коллектор | 1 |
| 37 | J780840 | Болт с внутренним шестигранником | 2 |
| 40 | 4042030 | Адаптер | 1 |
| 40A | 957366 | Уплотнительное кольцо | 1 |
| 41 | 4181424 | Адаптер | 1 |
| 42 | 4042031 | Адаптер | 1 |
| 42A | 4509180 | Уплотнительное кольцо | 1 |
| 44 | 4368206 | Адаптер | 2 |
| 44A | 4509180 | Уплотнительное кольцо | 1 |
| 45 | 4042031 | Адаптер | 1 |
| 45A | 4509180 | Уплотнительное кольцо | 1 |
| 46 | 4368225 | Тройник | 1 |
| 46A | 4509180 | Уплотнительное кольцо | 1 |
| 50 | 4488752 | Шланг | 1 |
| 51 | 4604970 | Шланг | 1 |
| 52 | 4488754 | Шланг | 1 |
| 53 | 4604971 | Шланг | 1 |
| 54 | 4604972 | Шланг | 1 |
| 56 | 4190282 | Зажим | 2 |
| 57 | 4190273 | Зажим | 1 |
| 58 | 8089348 | Крышка | 1 |
| 61 | 8093225 | Крышка | 1 |
| 62 | 4190282 | Зажим | 1 |
| 63 | J041020 | Болт с шайбой | 1 |
| 63 | J271020 замена: J901020 | Болт с шайбой | 1 |
| 65 | 4333022 | Амортизатор | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX40UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
