Отвал рычаг (1)(STD. отвал)(кабина) — HITACHI ZX40UR

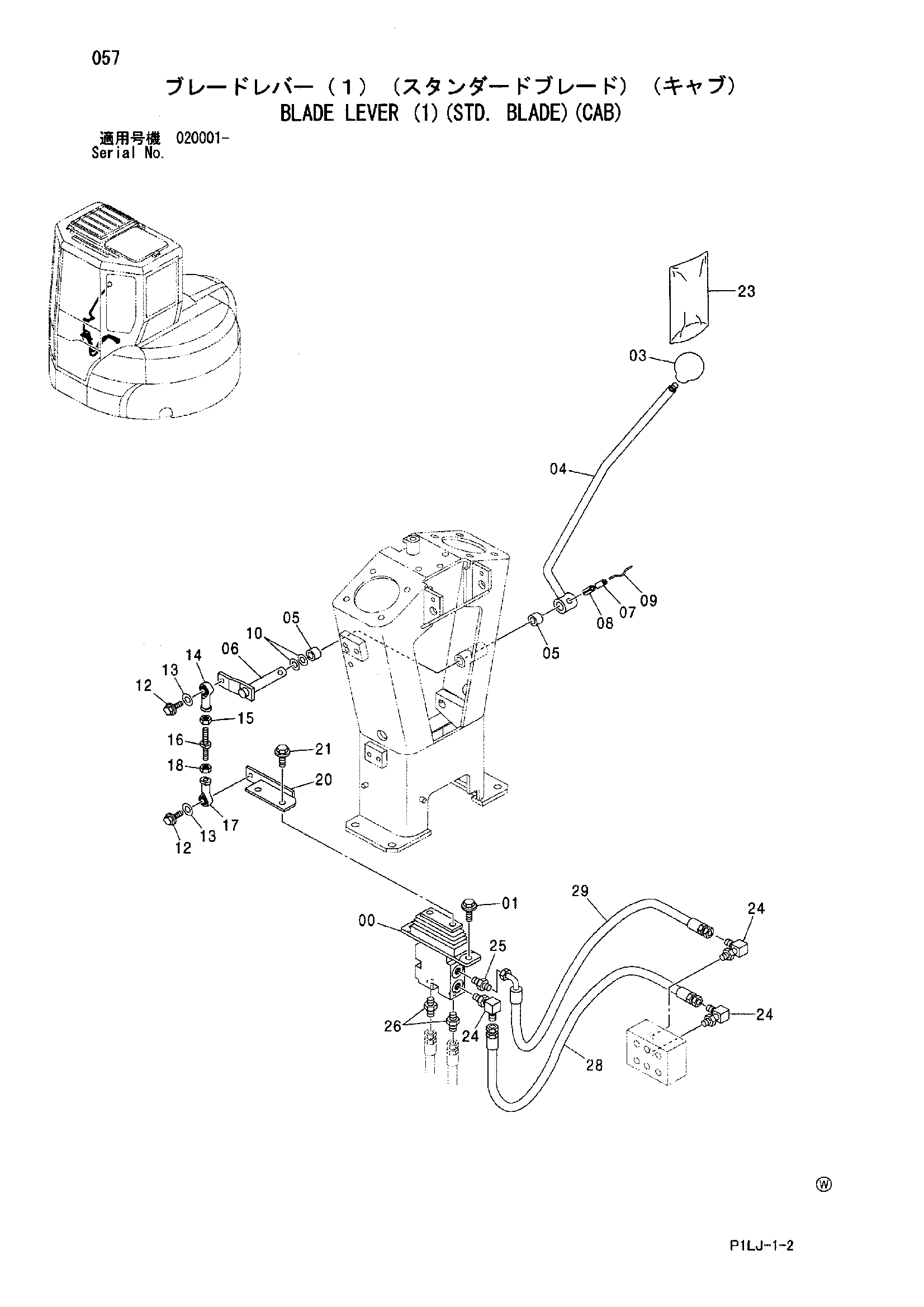

Заводская схема «Отвал рычаг (1)(STD. отвал)(кабина)» для HITACHI ZX40UR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4467244 замена: 4600430 | Пилотный клапан | 1 |
| 00 | 4600430 | Пилотный клапан | 1 |
| 01 | J090820 | Болт с шайбой | 2 |
| 01 | J260820 замена: J900820 | Болт с шайбой | 2 |
| 01 | J260820 замена: A590108 | Болт с шайбой | 2 |
| 03 | 4117704 | Рукоятка | 1 |
| 04 | 8090498 | Рычаг | 1 |
| 05 | 4280301 | Втулка | 2 |
| 06 | 8088837 | Вал | 1 |
| 07 | 4027427 | Пружинный штифт | 1 |
| 08 | 4213419 | Пружинный штифт | 1 |
| 09 | 4423475 | Провод | 1 |
| 10 | 4289754 | Регулировочная шайба 0.5mm | 2 |
| 12 | J090825 | Болт с шайбой | 2 |
| 12 | J260825 замена: J900825 | Болт с шайбой | 2 |
| 12 | J260825 замена: A590108 | Болт с шайбой | 2 |
| 13 | J253108 замена: A590108 | Плоская шайба | 2 |
| 13 | A590108 | Плоская шайба | 2 |
| 14 | 4287796 замена: 4429634 | Концевой шток | 1 |
| 14 | 4429634 | Концевой шток | 1 |
| 15 | J231108 замена: M500807 | Гайка | 1 |
| 15 | M500807 | Гайка | 1 |
| 16 | 9745064 | Шток | 1 |
| 17 | 4346556 | Концевой шток | 1 |
| 18 | M580008 | Гайка (левый) | 1 |
| 20 | 9759137 | Кронштейн | 1 |
| 21 | J090816 | Болт с шайбой | 2 |
| 21 | J260816 замена: J900816 | Болт с шайбой | 2 |
| 21 | J260816 замена: A590108 | Болт с шайбой | 2 |
| 23 | 4385264 | Крышка | 1 |
| 24 | 4434981 | Угловой штуцер | 3 |
| 24A | 957366 | Уплотнительное кольцо | 1 |
| 25 | 4042030 | Адаптер | 1 |
| 25A | 957366 | Уплотнительное кольцо | 1 |
| 26 | 4405667 | Адаптер | 2 |
| 26A | 957366 | Уплотнительное кольцо | 1 |
| 28 | 4482768 | Шланг (BLP) | 1 |
| 29 | 4482769 | Шланг (BLT) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX40UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
