Гидроцилиндр стрелы — HITACHI ZX40UR

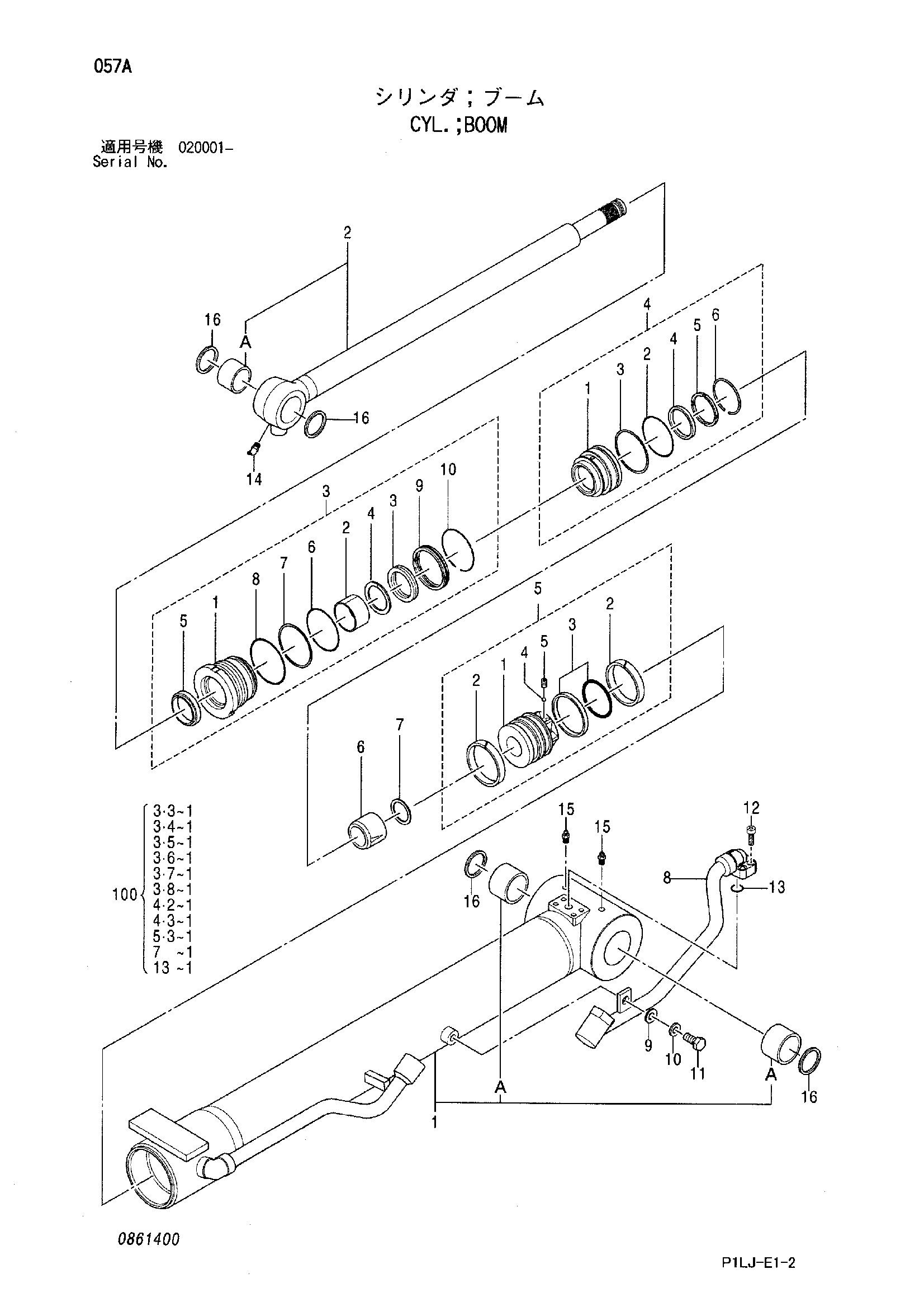

Заводская схема «Гидроцилиндр стрелы» для HITACHI ZX40UR. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	4484041	Гидроцилиндр стрелы	1
1	0861401	Труба гидроцилиндра	1
1A	4353819	Втулка	2
2	0861402	Шток поршня	1
2A	4353819	Втулка	1
3	0797403	Головка гидроцилиндра в сборе	1
3-1	0654203	Головка гидроцилиндра	1
3-2	0479203	Втулка	1
3-3	0654204	U-образная манжета	1
3-4	0843503	Опорное кольцо	1
3-5	0662802	Грязесъёмное кольцо	1
3-6	0654206	Уплотнительное кольцо	1
3-7	0478707	Опорное кольцо	1
3-8	0478708	Уплотнительное кольцо	1
3-9	0478709	Разъём	1
3-10	0478710	Ограничитель	1
4	0797404	Фиксатор в сборе	1
4-1	0654207	Фиксатор	1
4-2	0654208	Уплотнительное кольцо	1
4-3	0478707	Опорное кольцо	1
4-4	0495803	Кольцо амортизатор	1
4-5	0495804	Проставка	1
4-6	0495805	Ограничитель	1
5	0797406	Поршень в сборе	1
5-1	0654209	Поршень	1
5-2	0478717	Направляющее кольцо	2
5-3	0478718	Уплотнительное кольцо	1
5-4	0478719	Стальной шарик	1
5-5	0479214	Установочный винт	1
6	0797407	Амортизирующий подшипник	1
7	0735102	Регулировочная шайба	1
8	0861403	Трубка	1
9	0479104	Шайба	1
10	0662904	Пружинная шайба	1
11	0797409	Болт	1
12	0654214	Болт с внутренним шестигранником	4
13	0654215	Уплотнительное кольцо	1
14	0429921	Пресс-маслёнка	1
15	0429920	Пресс-маслёнка	2
16	0478722	Пылезащитное уплотнение	4
100	0843504	Комплект уплотнений	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZX40UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
