Коллисион предотвращение система (1)(кабина) — HITACHI ZX40UR

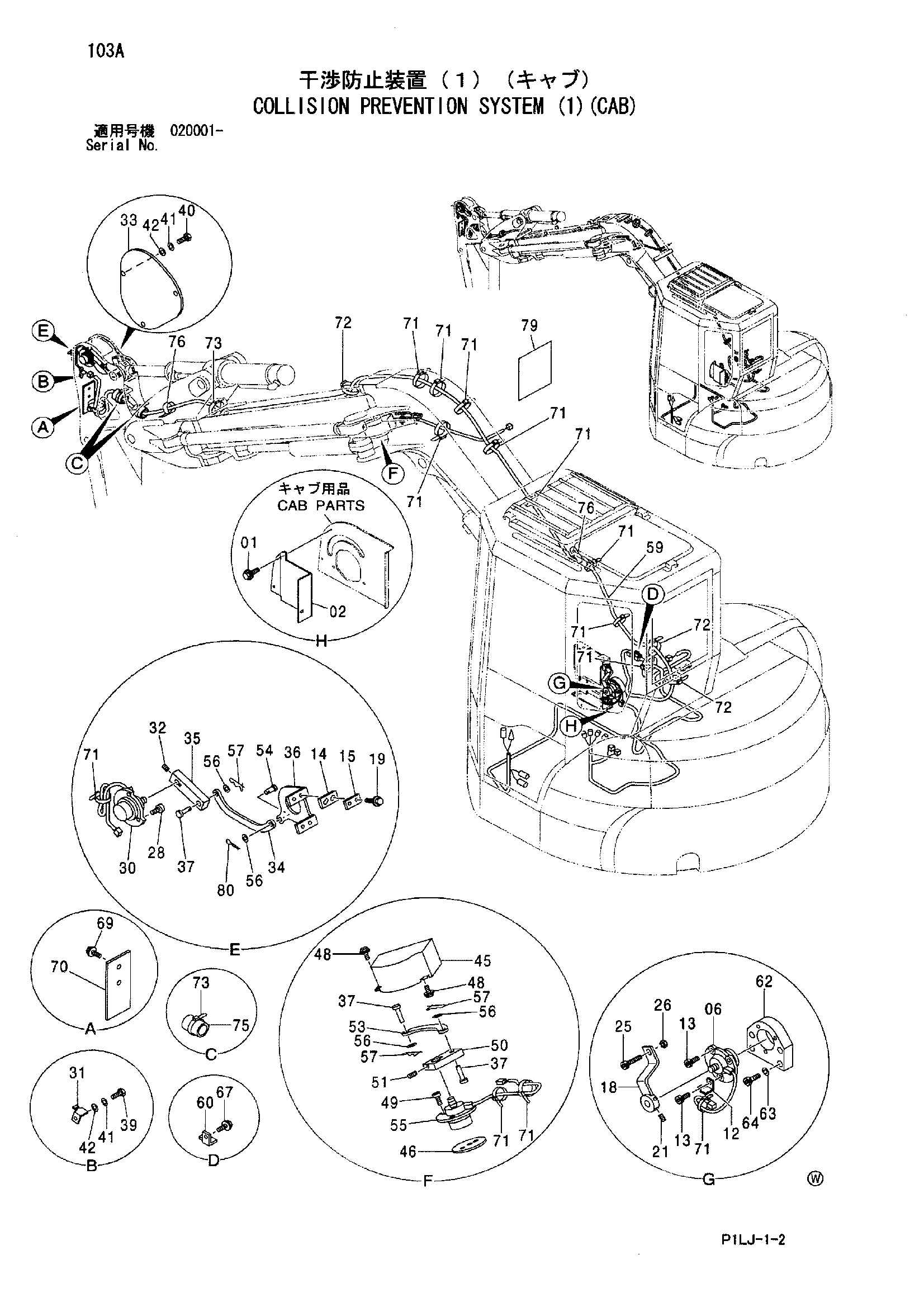

Заводская схема «Коллисион предотвращение система (1)(кабина)» для HITACHI ZX40UR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | J090820 | Болт с шайбой | 3 |
| 01 | J260820 замена: J900820 | Болт с шайбой | 3 |
| 01 | J260820 замена: A590108 | Болт с шайбой | 3 |
| 02 | 3091267 | Крышка | 1 |
| 06 | 4483139 | Датчик угла | 1 |
| 12 | 4257159 | Кронштейн | 1 |
| 13 | J770820 замена: J780820 | Болт с внутренним шестигранником | 3 |
| 13 | J780820 | Болт с внутренним шестигранником | 3 |
| 14 | 4447268 | Пластина | 2 |
| 15 | 4447269 | Пластина | 2 |
| 18 | 9759572 | Рычаг | 1 |
| 19 | J090616 | Болт с шайбой | 4 |
| 19 | J260614 замена: J900614 | Болт с шайбой | 4 |
| 19 | J260614 замена: A590106 | Болт с шайбой | 4 |
| 21 | M040612 | Установочный винт | 1 |
| 25 | M211060 замена: J781060 | Болт | 1 |
| 25 | J781060 | Болт с внутренним шестигранником | 1 |
| 26 | J231210 замена: J950010 | Гайка | 1 |
| 26 | J950010 | Гайка | 1 |
| 28 | J770820 замена: J780820 | Болт с внутренним шестигранником | 3 |
| 28 | J780820 | Болт с внутренним шестигранником | 3 |
| 30 | 4483139 | Датчик угла | 1 |
| 31 | 4257159 | Кронштейн | 1 |
| 32 | M040612 | Установочный винт | 1 |
| 33 | 4451316 | Крышка | 1 |
| 34 | 4436004 | Тяга | 1 |
| 35 | 4435997 | Рычаг | 1 |
| 36 | 3089104 | Кронштейн | 1 |
| 37 | 4326438 | Палец | 3 |
| 39 | J971016 замена: J901016 | Болт | 1 |
| 39 | J901016 | Болт | 1 |
| 40 | J971020 замена: J901020 | Болт | 3 |
| 40 | J901020 | Болт | 3 |
| 41 | J252210 замена: A590910 | Пружинная шайба | 4 |
| 41 | A590910 | Пружинная шайба | 4 |
| 42 | J253110 замена: A590110 | Плоская шайба | 4 |
| 42 | A590110 | Плоская шайба | 4 |
| 45 | 8082473 | Крышка | 1 |
| 46 | 4423556 | Уплотнение | 1 |
| 48 | J050825 | Болт с шайбой | 2 |
| 48 | J260825 замена: J900825 | Болт с шайбой | 2 |
| 48 | J260825 замена: A590108 | Болт с шайбой | 2 |
| 49 | J770820 замена: J780820 | Болт с внутренним шестигранником | 3 |
| 49 | J780820 | Болт с внутренним шестигранником | 3 |
| 50 | 4402976 | Рычаг | 1 |
| 51 | M040612 | Установочный винт | 1 |
| 53 | 4402977 | Тяга | 1 |
| 54 | 4406404 | Палец | 1 |
| 55 | 4483139 | Датчик угла | 1 |
| 56 | J253108 замена: A590108 | Плоская шайба | 4 |
| 56 | A590108 | Плоская шайба | 4 |
| 57 | 4402852 | Стопорный палец | 4 |
| 57 | 4402852 | Стопорный палец | 3 |
| 59 | 3096448 замена: 3098156 | Жгут проводов | 1 |
| 59 | 3098156 | Жгут проводов | 1 |
| 60 | 4257159 | Кронштейн | 1 |
| 62 | 8079975 | Сиденье | 1 |
| 63 | J252210 замена: A590910 | Пружинная шайба | 4 |
| 63 | A590910 | Пружинная шайба | 4 |
| 64 | J771030 замена: J781030 | Болт с внутренним шестигранником | 4 |
| 64 | J781030 | Болт с внутренним шестигранником | 4 |
| 67 | J090816 | Болт с шайбой | 1 |
| 67 | J260816 замена: J900816 | Болт с шайбой | 1 |
| 67 | J260816 замена: A590108 | Болт с шайбой | 1 |
| 69 | J051020 | Болт с шайбой | 2 |
| 69 | J271020 замена: J901020 | Болт с шайбой | 2 |
| 69 | J271020 замена: J222010 | Болт с шайбой | 2 |
| 70 | 4448042 | Крышка | 1 |
| 71 | 4055311 | Ленточный зажим | 13 |
| 72 | 4371049 | Ленточный зажим | 3 |
| 73 | 4323613 | Ленточный зажим | 3 |
| 75 | 4258351 | Резиновая втулка | 2 |
| 76 | 4190275 | Зажим | 2 |
| 79 | 2048756 | Информационная табличка | 1 |
| 80 | 4603981 | Шплинт | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX40UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
