Пилотные гидролинии (1-1) — HITACHI ZX40UR

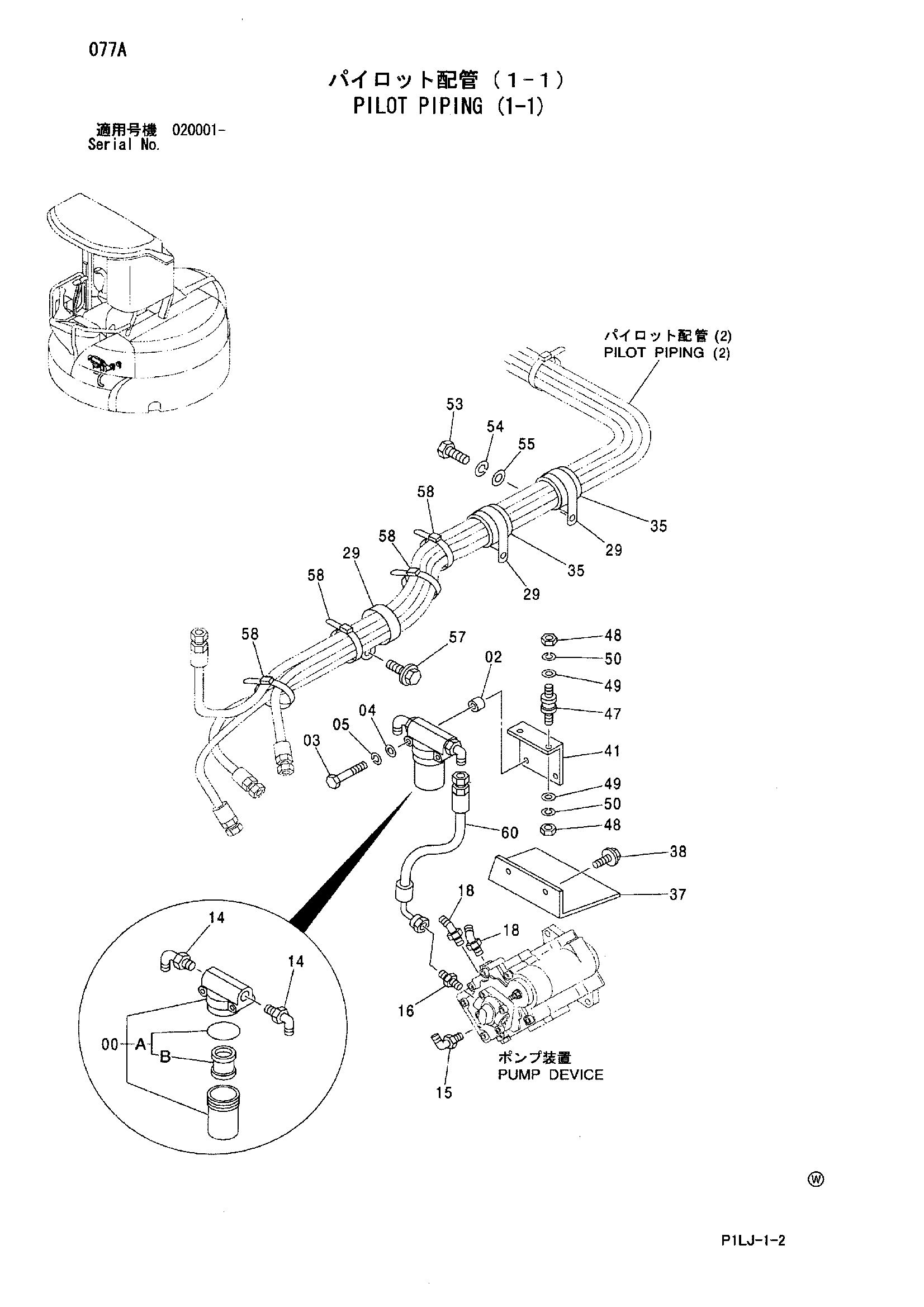

Заводская схема «Пилотные гидролинии (1-1)» для HITACHI ZX40UR. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	4272379	Масляный фильтр	1
00A	4294130	Элемент(с уплотнительное кольцо)	1
00B	4294129	Элемент	1
02	4277425	Проставка	2
03	J960680 замена: J900680	Болт	2
03	J900680	Болт	2
04	J253106 замена: A590106	Плоская шайба	2
04	A590106	Плоская шайба	2
05	J252106 замена: A590906	Пружинная шайба	2
05	A590906	Пружинная шайба	2
14	4434985	Угловой штуцер	2
14A	4506148	Уплотнительное кольцо	1
15	4434981	Угловой штуцер	1
15A	957366	Уплотнительное кольцо	1
16	4042031	Адаптер	1
16A	4509180	Уплотнительное кольцо	1
18	4108100	Угловой штуцер	2
18A	957366	Уплотнительное кольцо	1
29	4190264	Зажим	3
35	4447609	Резиновая прокладка	2
37	4444129	Крышка	1
38	J090820	Болт с шайбой	2
38	J260820 замена: J900820	Болт с шайбой	2
38	J260820 замена: J590108	Болт с шайбой	2
41	9759555	Кронштейн	1
47	4448676	Резиновая прокладка	2
48	J231106 замена: M500605	Гайка	4
48	M500605	Гайка	4
49	J253106 замена: A590106	Плоская шайба	4
49	A590106	Плоская шайба	4
50	J252106 замена: A590906	Пружинная шайба	4
50	A590906	Пружинная шайба	4
53	J971016 замена: J901016	Болт	1
53	J901016	Болт	1
54	J252210 замена: A590910	Пружинная шайба	1
54	A590910	Пружинная шайба	1
55	J253110 замена: A590110	Плоская шайба	1
55	A590110	Плоская шайба	1
57	J051025	Болт с шайбой	1
57	J271025 замена: J901025	Болт с шайбой	1
57	J271025 замена: J222010	Болт с шайбой	1
58	4055312	Ленточный зажим	4
60	4475585	Шланг (P1)	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZX40UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
