Пилотные гидролинии (2) — HITACHI ZX40UR

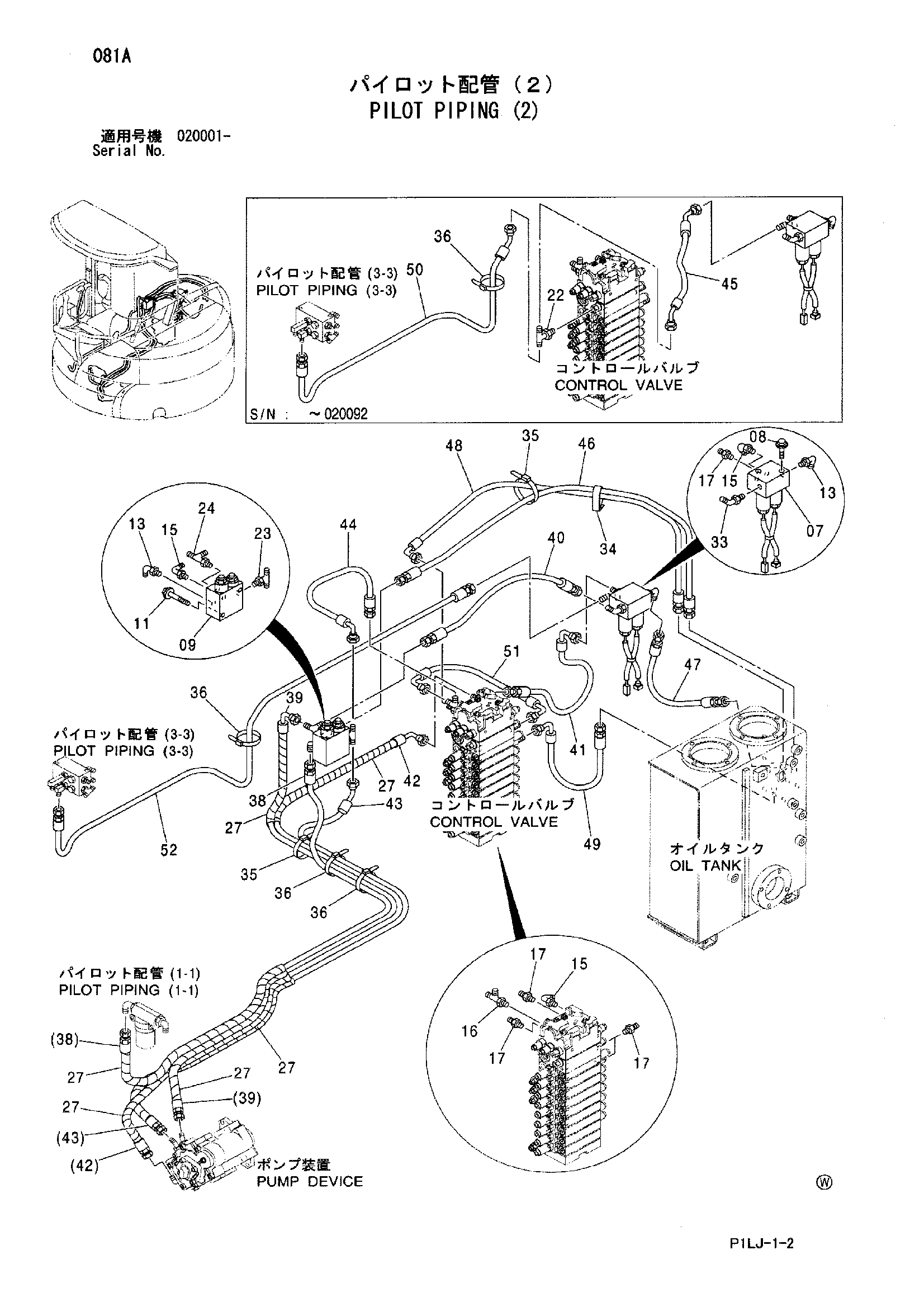

Заводская схема «Пилотные гидролинии (2)» для HITACHI ZX40UR. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
07	4415398	Электромагнитный клапан	1
08	J041020	Болт с шайбой	2
08	J271020 замена: J901020	Болт с шайбой	2
08	J271020 замена: J222010	Болт с шайбой	2
09	4485630	Клапан	1
11	J090865	Болт с шайбой	2
11	J260865 замена: J900865	Болт с шайбой	2
11	J260865 замена: A590108	Болт с шайбой	2
13	4434982	Угловой штуцер	2
13A	4509180	Уплотнительное кольцо	1
15	4434981	Угловой штуцер	3
15A	957366	Уплотнительное кольцо	1
16	4406156	Тройник	1
16A	957366	Уплотнительное кольцо	1
17	4042030	Адаптер	5
17A	957366	Уплотнительное кольцо	1
22	4406059	Тройник	1
22A	957366	Уплотнительное кольцо	1
23	4368218	Тройник	1
23A	957366	Уплотнительное кольцо	1
24	4368225	Тройник	1
24A	4509180	Уплотнительное кольцо	1
27	4327293	Защитный кожух	7
33	4095133	Угловой штуцер	1
33A	4509180	Уплотнительное кольцо	1
34	4190292	Зажим	1
35	4055311	Ленточный зажим	2
36	4055312	Ленточный зажим	3
38	4475591	Шланг (P2)	1
39	4475592	Шланг (P3)	1
40	4475593	Шланг (P4)	1
41	4475594	Шланг (P5)	1
42	4475595	Шланг (LS)	1
43	4475596	Шланг (G1)	1
44	4475597	Шланг (G2)	1
45	4475598	Шланг (AC)	1
46	4475599	Шланг (ET)	1
47	4475600	Шланг (T)	1
48	4475601	Шланг (DR1)	1
49	4475602	Шланг (DR2)	1
50	4475603	Шланг (AM)	1
51	4481773	Шланг (G3)	1
52	4615230	Шланг (AC)	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZX40UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
