Ход рычаг (1)(навес) — HITACHI ZX40UR

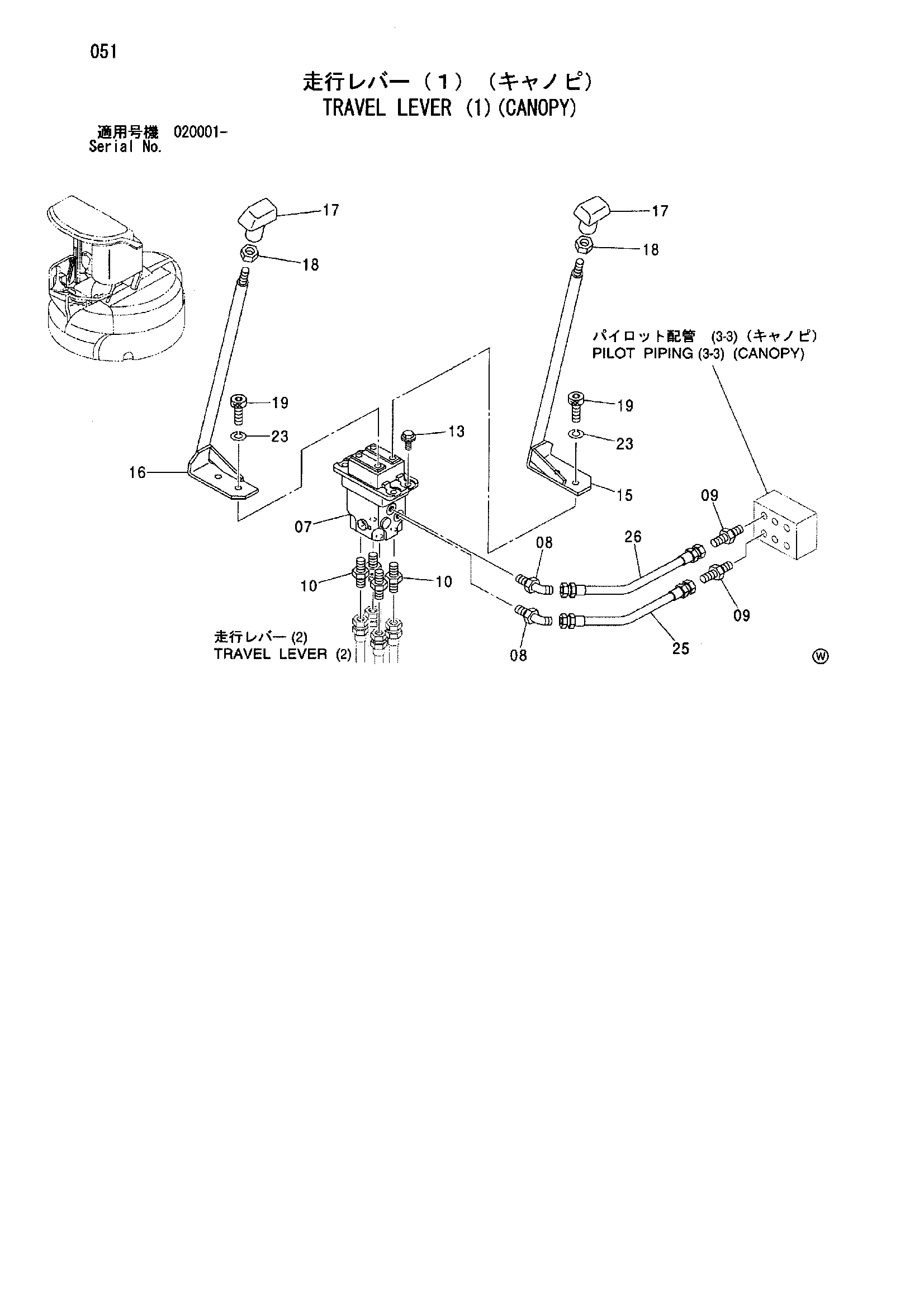

Заводская схема «Ход рычаг (1)(навес)» для HITACHI ZX40UR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 07 | 4467243 | Пилотный клапан | 1 |
| 08 | 4108100 | Угловой штуцер | 2 |
| 08A | 957366 | Уплотнительное кольцо | 1 |
| 09 | 4042030 | Адаптер | 2 |
| 09A | 957366 | Уплотнительное кольцо | 1 |
| 10 | 4405667 | Адаптер | 4 |
| 10A | 957366 | Уплотнительное кольцо | 1 |
| 13 | J090825 | Болт с шайбой | 4 |
| 13 | J260825 замена: J900825 | Болт с шайбой | 4 |
| 13 | J260825 замена: J590108 | Болт с шайбой | 4 |
| 15 | 7042422 | Рычаг | 1 |
| 16 | 7042423 | Рычаг | 1 |
| 17 | 4417442 | Рукоятка | 2 |
| 18 | 4417423 | Гайка | 2 |
| 19 | J770816 замена: J780816 | Болт с внутренним шестигранником | 4 |
| 19 | J780816 | Болт с внутренним шестигранником | 4 |
| 23 | J252108 замена: A590908 | Пружинная шайба | 4 |
| 23 | A590908 | Пружинная шайба | 4 |
| 25 | 4481786 | Шланг (TRP) | 1 |
| 26 | 4481787 | Шланг (TRT) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX40UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
