Радиатор — HITACHI ZX40U-5A

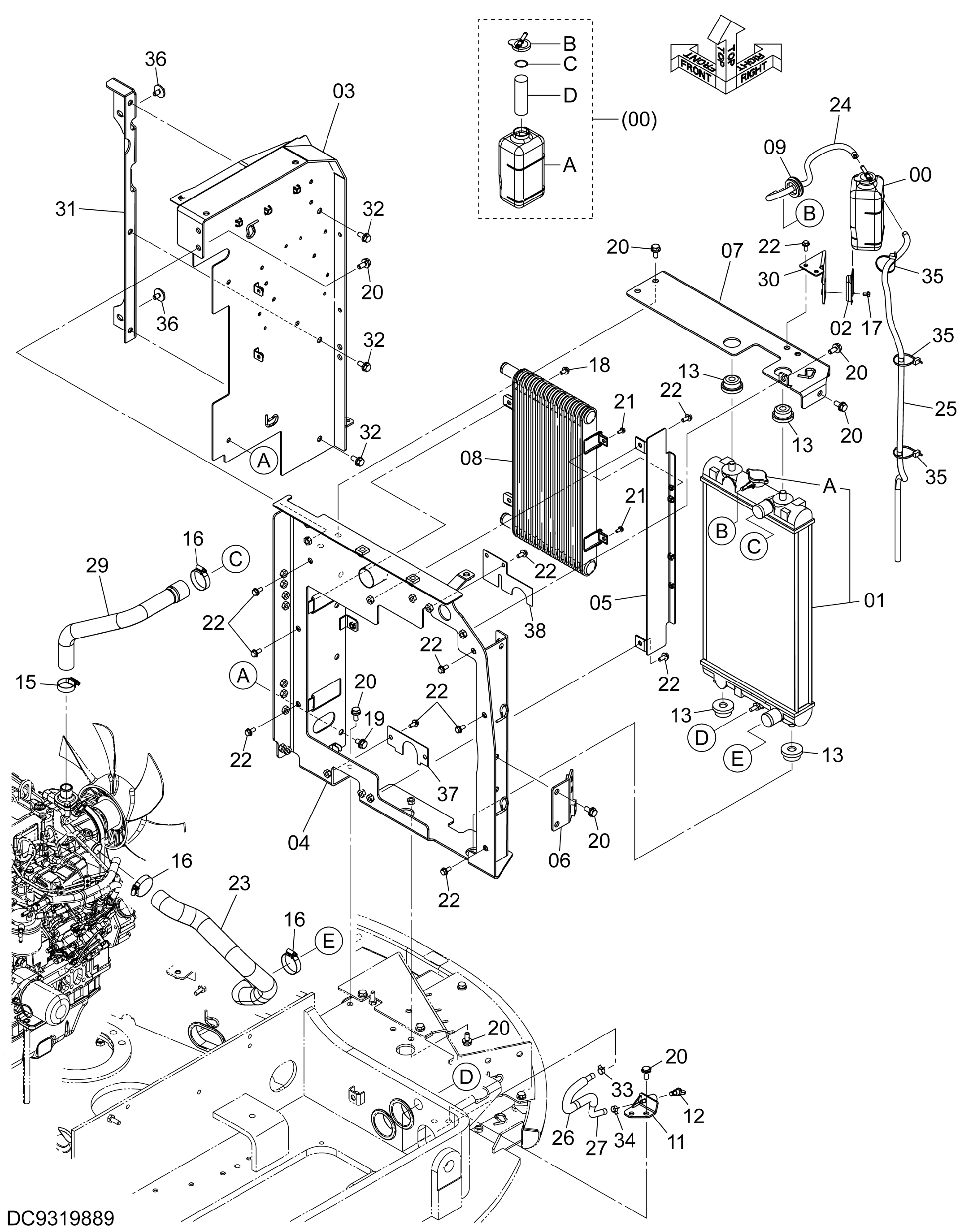

Заводская схема «Радиатор» для HITACHI ZX40U-5A. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4680433 | Бак воды | 1 |
| 00A | 4397682 | Бак воды | 1 |
| 00B | 4688252 | Колпачок | 1 |
| 00D | 4398055 | Резиновый шланг | 1 |
| 00C | 4398054 | Манжета | 1 |
| 01 | 4715445 | Радиатор | 1 |
| 01A | 4419861 | Колпачок | 1 |
| 02 | 4367147 | Пластина | 1 |
| 03 | YD40000175 | Кронштейн | 1 |
| 04 | YD40000171 | Кронштейн | 1 |
| 05 | 8123866 | Кронштейн | 1 |
| 06 | YD40000986 | Кронштейн | 1 |
| 07 | YD40000163 | Кронштейн | 1 |
| 08 | 4715446 | Масляный радиатор | 1 |
| 09 | 4228905 | Резиновая втулка | 1 |
| 11 | 4401686 | Кран | 1 |
| 12 | 4401687 | Кран | 1 |
| 13 | 4695944 | Резиновая подушка | 4 |
| 15 | 4505243 | Хомут шланга | 1 |
| 16 | 4011675 | Хомут шланга | 3 |
| 17 | J260612 | Болт с шайбой | 2 |
| 17A | J900612 | Болт | 1 |
| 17B | A590106 | Плоская шайба | 1 |
| 18 | J260816 | Болт с шайбой | 2 |
| 18A | J900816 | Болт | 1 |
| 18B | A590108 | Плоская шайба | 1 |
| 19 | J271020 | Болт с шайбой | 2 |
| 19A | J901020 | Болт | 1 |
| 19B | J222010 | Шайба | 1 |
| 20 | J271025 | Болт с шайбой | 13 |
| 20A | J901025 | Болт | 1 |
| 20B | J222010 | Шайба | 1 |
| 21 | J260614 | Болт с шайбой | 2 |
| 21A | J900614 | Болт | 1 |
| 21B | A590106 | Плоская шайба | 1 |
| 22 | J260820 | Болт с шайбой | 14 |
| 22A | J900820 | Болт | 1 |
| 22B | A590108 | Плоская шайба | 1 |
| 23 | YD00000333 | Водяной шланг | 1 |
| 24 | 4427818 | Водяной шланг | 1 |
| 25 | 4681746 | Водяной шланг | 1 |
| 26 | 4414581 | Трубка | 1 |
| 27 | 4405133 | Водяной шланг | 1 |
| 29 | YD00000334 | Водяной шланг | 1 |
| 30 | YD40000164 | Кронштейн | 1 |
| 31 | YD40001236 | Кронштейн | 1 |
| 32 | J271025 | Болт с шайбой | 3 |
| 32A | J901025 | Болт | 1 |
| 32B | J222010 | Шайба | 1 |
| 33 | 4331118 | Хомут шланга | 1 |
| 34 | 4616159 | Хомут шланга | 1 |
| 35 | 4055312 | Ленточный зажим | 3 |
| 36 | J281020 | Болт с шайбой | 2 |
| 36A | J901020 | Болт | 1 |
| 36B | 4486055 | Шайба | 1 |
| 37 | YD00001643 | Пластина | 1 |
| 38 | YD00001644 | Пластина | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX40U-5A и серийный номер машины. Это снижает риск заказа детали другого исполнения.
