Пилотные гидролинии (1-1) — HITACHI ZX40U-5A

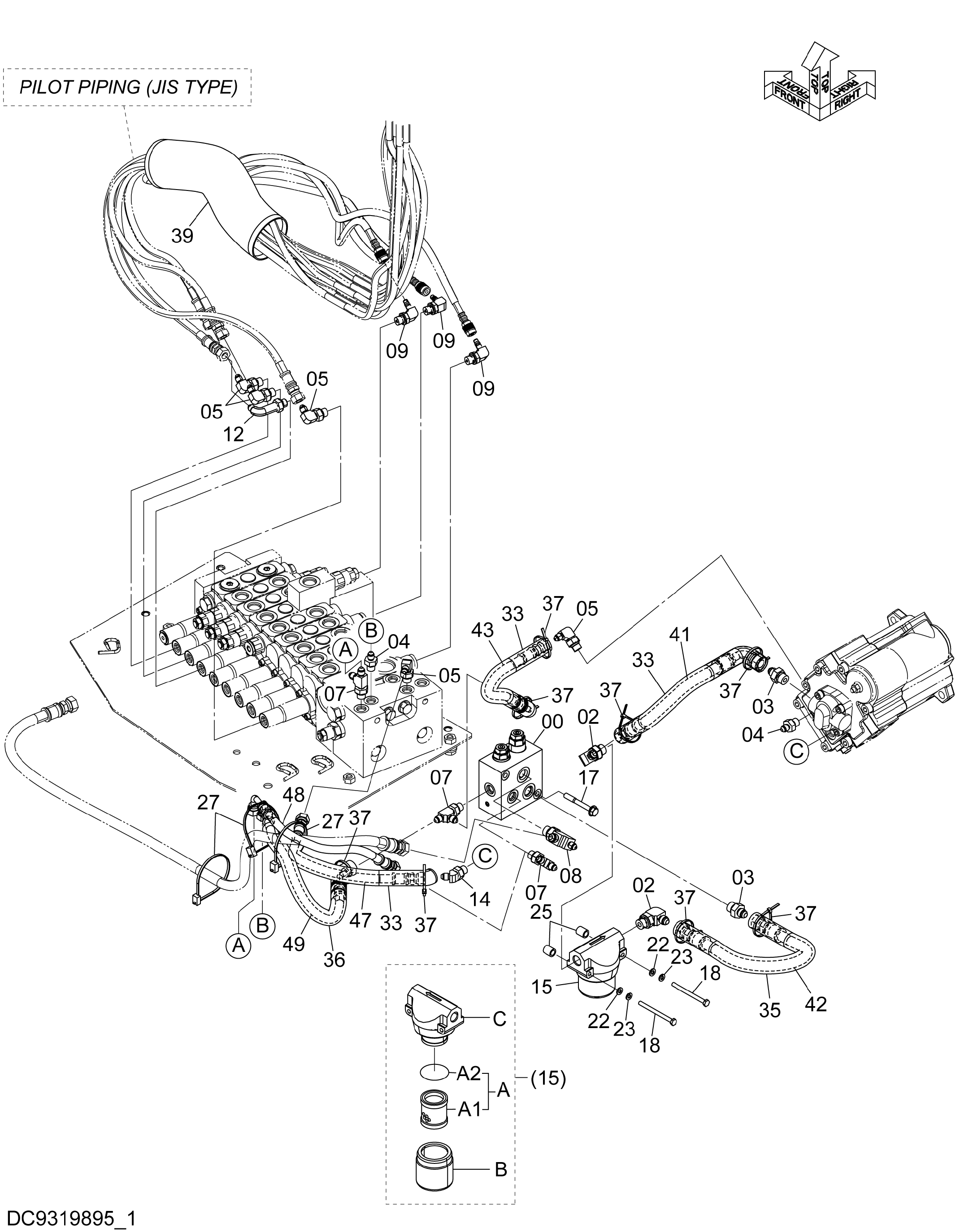

Заводская схема «Пилотные гидролинии (1-1)» для HITACHI ZX40U-5A. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | YD00002829 | Клапан | 1 |
| 02 | A852333 | Угловой штуцер | 2 |
| 02A | 4509180 | Уплотнительное кольцо | 1 |
| 03 | A852133 | Адаптер | 2 |
| 03A | 4509180 | Уплотнительное кольцо | 1 |
| 04 | A852122 | Адаптер | 2 |
| 04A | 957366 | Уплотнительное кольцо | 1 |
| 05 | A852322 | Угловой штуцер | 5 |
| 05A | 957366 | Уплотнительное кольцо | 1 |
| 07 | A852422 | Тройник | 3 |
| 07A | 957366 | Уплотнительное кольцо | 1 |
| 08 | 4239713 | Тройник | 1 |
| 08A | 4509180 | Уплотнительное кольцо | 1 |
| 09 | 4467375 | Угловой штуцер | 3 |
| 09A | 957366 | Уплотнительное кольцо | 1 |
| 12 | 4699208 | Угловой штуцер | 1 |
| 12A | 957366 | Уплотнительное кольцо | 1 |
| 14 | A852222 | Угловой штуцер | 1 |
| 14A | 957366 | Уплотнительное кольцо | 1 |
| 15 | 4457683 | Масляный фильтр | 1 |
| 15A | 4294130 | Фильтрующий элемент | 1 |
| 15A1 | 4294129 | Фильтрующий элемент | 1 |
| 15A2 | 4294161 | Уплотнительное кольцо | 1 |
| 17 | J260865 | Болт с шайбой | 2 |
| 17A | J900865 | Болт | 1 |
| 17B | A590108 | Плоская шайба | 1 |
| 18 | J900675 | Болт | 2 |
| 22 | A590106 | Плоская шайба | 2 |
| 23 | A590906 | Пружинная шайба | 2 |
| 25 | 4277425 | Проставка | 2 |
| 27 | 4055312 | Ленточный зажим | 3 |
| 33 | 4641867 | Защита шланга | 3 |
| 35 | 4641863 | Защита шланга | 1 |
| 36 | 4605057 | Защита шланга | 1 |
| 37 | 4326365 | Ленточный зажим | 8 |
| 39 | 4376631 | Защитный кожух | 1 |
| 41 | YD00004336 | Шланг | 1 |
| 42 | 4628390 | Шланг | 1 |
| 43 | 4643815 | Шланг | 1 |
| 47 | YD00004339 | Шланг | 1 |
| 48 | YD00004340 | Шланг | 1 |
| 49 | YD00004341 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX40U-5A и серийный номер машины. Это снижает риск заказа детали другого исполнения.
