Электрооборудование (1-2) — HITACHI ZX40U-5A

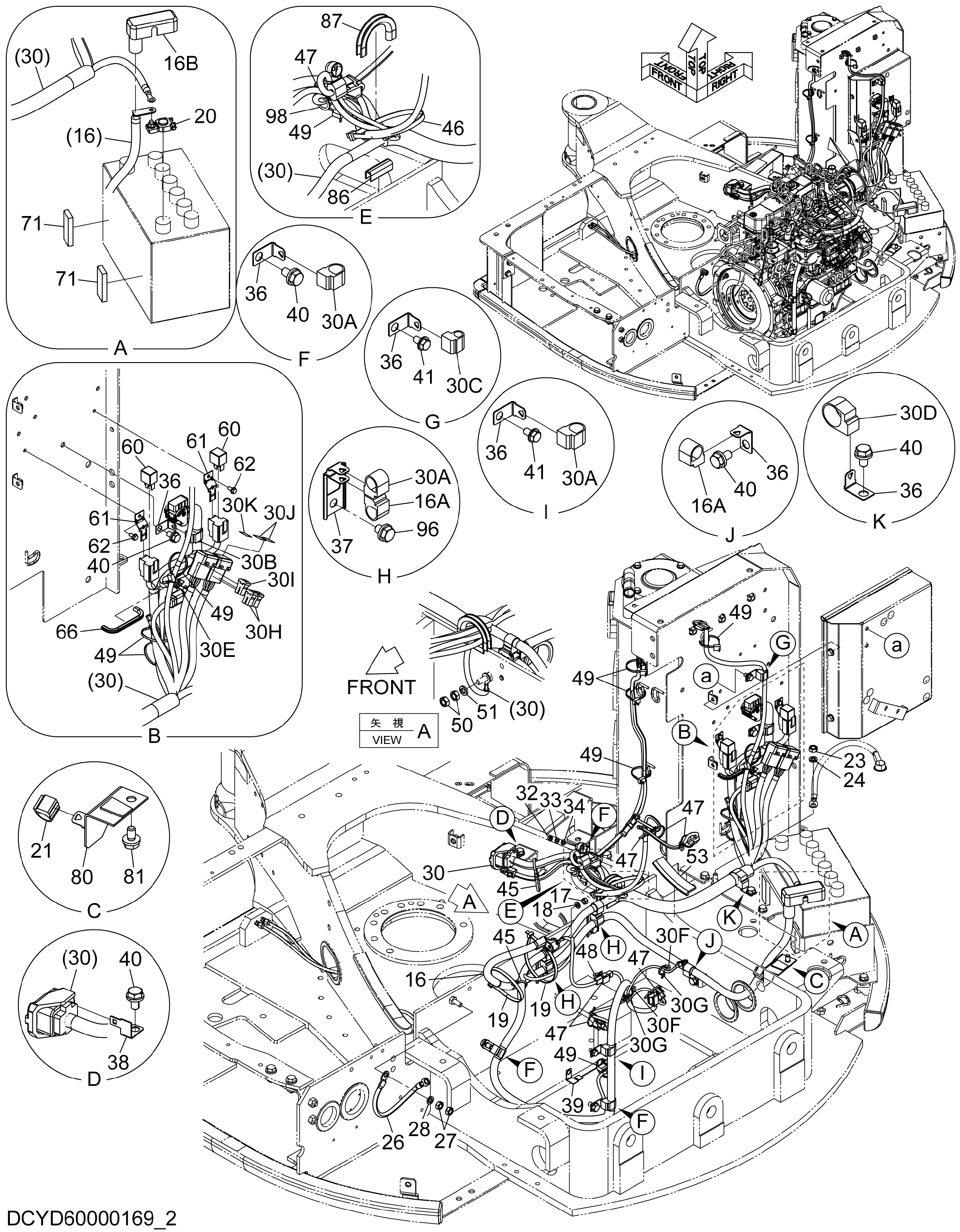

Заводская схема «Электрооборудование (1-2)» для HITACHI ZX40U-5A. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 16 | YD00000462 | Трос аккумулятор | 1 |
| 16A | 4686459 | Хомут | 3 |
| 16B | YD00000885 | Колпачок | 1 |
| 17 | M500807 | Гайка | 1 |
| 18 | A590908 | Пружинная шайба | 1 |
| 19 | 4323613 | Ленточный зажим | 2 |
| 20 | 4673311 | Клемма | 1 |
| 21 | 4686459 | Хомут | 1 |
| 23 | J950010 | Гайка | 1 |
| 24 | A590910 | Пружинная шайба | 1 |
| 26 | 4709990 | Трос | 1 |
| 27 | J950010 | Гайка | 2 |
| 28 | A590910 | Пружинная шайба | 1 |
| 30 | YD00000471 | Жгут проводов | 1 |
| 30A | 4686459 | Хомут | 6 |
| 30B | 4686460 | Хомут | 1 |
| 30C | 4686457 | Хомут | 1 |
| 30D | 4686462 | Хомут | 1 |
| 30E | 4254600 | Зажим | 1 |
| 30F | 4665161 | Базовый | 2 |
| 30G | 4326365 | Ленточный зажим | 2 |
| 30H | 4670088 | Предохранитель | 2 |
| 30I | YD00005687 | Предохранитель | 1 |
| 30J | YD00001416 | Информационная табличка | 2 |
| 30K | YD00001415 | Информационная табличка | 1 |
| 32 | M500605 | Гайка | 1 |
| 33 | A590906 | Пружинная шайба | 1 |
| 34 | A590106 | Плоская шайба | 1 |
| 36 | 4687871 | Кронштейн | 8 |
| 37 | 3114047 | Кронштейн | 2 |
| 38 | 4408572 | Кронштейн | 1 |
| 39 | 4381930 | Кронштейн | 1 |
| 40 | J271020 | Болт с шайбой | 7 |
| 40A | J901020 | Болт | 1 |
| 40B | J222010 | Шайба | 1 |
| 41 | J260816 | Болт с шайбой | 2 |
| 41A | J900816 | Болт | 1 |
| 41B | A590108 | Плоская шайба | 1 |
| 45 | 4371049 | Ленточный зажим | 2 |
| 46 | 4323613 | Ленточный зажим | 1 |
| 47 | 4326365 | Ленточный зажим | 7 |
| 48 | 4665161 | Базовый | 1 |
| 49 | 4055312 | Ленточный зажим | 9 |
| 50 | J950010 | Гайка | 2 |
| 51 | A590910 | Пружинная шайба | 1 |
| 53 | 4712656 | Резиновая подушка | 1 |
| 60 | 4673214 | Реле | 2 |
| 61 | YD00004488 | Кронштейн | 2 |
| 62 | J260614 | Болт с шайбой | 2 |
| 62A | J900614 | Болт | 1 |
| 62B | A590106 | Плоская шайба | 1 |
| 66 | 4437456 | Амортизатор | 1 |
| 71 | 4448826 | Резиновая прокладка | 2 |
| 80 | YD40000479 | Кронштейн | 1 |
| 81 | J271020 | Болт с шайбой | 1 |
| 81A | J901020 | Болт | 1 |
| 81B | J222010 | Шайба | 1 |
| 86 | YD00001814 | Трим | 1 |
| 87 | 4333022 | Амортизатор | 1 |
| 96 | J271016 | Болт с шайбой | 2 |
| 96A | J901016 | Болт | 1 |
| 96B | J222010 | Шайба | 1 |
| 98 | 4680038 | Резиновая втулка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX40U-5A и серийный номер машины. Это снижает риск заказа детали другого исполнения.
